Laser Parameters Setting of Laser Machines A Complete Guide for Beginners

Si recién está comenzando con el procesamiento láser, es posible que se haya dado cuenta de preguntas frustrantes como: ¿Por qué mis resultados son demasiado superficiales o quemados? Con tantas configuraciones en el software, ¿qué es exactamente lo que necesito ajustar?

Estos desafíos a menudo provienen de una brecha clave: no comprender completamente cómo funcionan juntas las técnicas láser y los parámetros de procesamiento.

En esta guía, desglosaremos los procesos láser centrales, incluidos el corte, el grabado y el marcado, y lo guiaremos a través de los parámetros clave involucrados en cada uno. Ya sea que esté tratando de ajustar su salida o simplemente entender lo que hace cada configuración, este es el lugar para comenzar.

Especificaciones técnicas vs. ajustes de materiales: ¿qué son?

Cuando abra por primera vez el manual de la máquina láser, puede ver una amplia gama de parámetros, como el tamaño de la máquina, la velocidad máxima, la aceleración y el área de trabajo. Estas especificaciones incorporadas son parámetros técnicos. No son los parámetros que se ajustan activamente durante cada trabajo láser. En su lugar, describen lo que la máquina está diseñada para hacer.

Por ejemplo, la velocidad máxima,Aceleración, Y la estructura del movimiento se relacionan con el total de la máquinaSistema de control del movimiento. Forman la base que respalda sus configuraciones de procesamiento reales.

Cuando se trata de cortar, grabar o marcar con láser, los ajustes que se ajustan activamente durante un trabajo generalmente se denominan ajustes de material o ajustes de parámetros de material. Estos incluyen potencia, velocidad, frecuencia, distancia focal, DPI, asistencia aérea, modo de llenado y número de pasadas.

Como su nombre indica, estos ajustes están estrechamente ligados a las propiedades del material que se procesa. La configuración de los materiales determina cómo interactúa el láser con el material, incluida la profundidad con la que corta, qué tan oscuro se marca, qué tan suave se ve el borde y qué tan consistente es el resultado final.

En breve:

• Parámetros técnicos = especificaciones de la máquina fija.
• Configuración de material = la configuración que se ajusta para cada material y trabajo.

¿Por qué son importantes los parámetros de los materiales?

Sin la configuración correcta de los parámetros, incluso una máquina láser de alta calidad puede producir resultados pobres. Cada material responde a la energía del láser de manera diferente. Quemaduras de madera, derretimiento acrílico, chars de cuero, y refleja metal. El espesor, la textura de la superficie, la densidad, el recubrimiento y la sensibilidad al calor afectan el resultado final.

Sin ajustar los parámetros correctamente, puede experimentar problemas como:

• Los cortes que no van todo el camino.
• Grabados que son demasiado débiles o demasiado quemados.
• Resultados inconsistentes en diferentes trabajos.
• Materiales desperdiciados y tiempo de prueba innecesario.

Es por eso que los principiantes no deben confiar en una configuración fija para todos los materiales. Un mejor flujo de trabajo es comenzar con una confiableConfiguración de material láserReferencia, luego ajuste en función de su máquina, grosor del material y efecto deseado.

3. Configuración de material láser: lo que necesita saber

Comprender y configurar correctamente los parámetros clave del material láser es esencial para lograr resultados óptimos de corte, grabado y marcado. A continuación se presentan los parámetros críticos que se ajustan con frecuencia en el procesamiento láser.

3,1 Distancia focal

Definición:La distancia focal se refiere a la distancia entre el punto focal del rayo láser y el centro de la lente de enfoque.

Importancia:Afecta el tamaño del punto láser y la densidad de energía en la superficie del material.

Consejos de ajuste:

• Utilice una lente de longitud focal corta para el grabado detallado para mejorar la precisión.
• Use una lente de distancia focal más larga para cortar materiales más gruesos.
• Compruebe el método de enfoque y el tipo de lente antes del procesamiento.

Aprenda más:Cómo enfocar su máquina láserYDistancia focal vs. distancia focal de la lente láser de CO2.

3,2 Potencia

Definición:La potencia del láser se refiere a la potencia de salida del láser, generalmente expresada como un porcentaje o vataje dependiendo de la máquina y el software.

Importancia:La potencia determina la intensidad de la energía del láser y si el material se puede marcar, fundir, vaporizar o cortar.

Consejos de ajuste:

• Utilice una potencia más baja para el grabado superficial.
• Aumente la potencia para un grabado más profundo.
• Use una mayor potencia para cortar para garantizar una penetración completa sin quemaduras o alabeo excesivos.
• Utilice una potencia más baja para el trazado de líneas cuando no desee cortar el material.

Aprenda más:Cómo configurar la potencia láser correcta para cortar y grabar.

3,3 Frecuencia

Definición:La frecuencia se refiere a la frecuencia de pulso de los láseres pulsados, generalmente medida en hercios o kilohercios.

Importancia:La frecuencia influye en la energía del pulso, la densidad de energía, el contraste de la superficie y el grado de carbonatación del material o el efecto térmico.

Consejos de ajuste:

• Use una frecuencia más alta para algunas tareas de marcado para reducir la energía por pulso y evitar daños excesivos en la superficie.
• Use una frecuencia más baja para ciertas tareas de corte de metal o grabado profundo para aumentar la energía del pulso para una penetración más fuerte.
• La frecuencia es especialmente importante para sistemas de láser pulsado como los láseres de fibra, MOPA, Q-switched y UV.

Aprenda más:Modos de operación láser: láseres CW, pulsado y QCW.

3,4 Velocidad

Definición:Velocidad se refiere a la velocidad de movimiento del cabezal láser, generalmente medida en mm/s.

Importancia:La velocidad influye en el tiempo de procesamiento, la entrega de energía, la profundidad de corte, el contraste de grabado y la acumulación de calor.

Consejos de ajuste:

• Use una velocidad más rápida para el grabado superficial.
• Use una velocidad más lenta para cortes más profundos o efectos de grabado más fuertes.
• Utilice velocidad lenta para el corte para asegurar la penetración completa.
• Use velocidad moderada para el trazado de líneas para evitar el corte.

Aprenda más:Cómo optimizar la velocidad de procesamiento del láser para cortar, grabar y marcar.

3,5 Asistencia de aire

Definición:La asistencia de aire es el flujo de aire auxiliar dirigido a la superficie del material durante el procesamiento con láser.

Importancia:La asistencia de aire enfría el área de trabajo, reduce el riesgo de incendio, mantiene la lente más limpia, elimina los desechos y mejora la calidad de vanguardia.

Consejos de ajuste:

• Use una presión de aire baja para el grabado superficial y el trazado de líneas cuando se necesiten detalles de superficie más limpios.
• Use una fuerte presión de aire para el grabado y corte profundo para eliminar escombros y reducir el riesgo de incendio.
• Ajuste la asistencia de aire según el tipo de material, el diseño de la boquilla y el objetivo de procesamiento.

Aprenda más:Utilice Air Assist para mejorar la calidad de grabado y corte por láserYSistemas de asistencia de aire en máquinas láser.

3,6 DPI

Definición:DPI se refiere al número de puntos láser por pulgada en el material.

Importancia:DPI afecta la resolución de la imagen, el detalle del grabado, el tiempo de procesamiento y la acumulación de calor.

Consejos de ajuste:

• Use un DPI moderado, como 300-400, para la madera debido a la zona más grande afectada por el calor.
• Use un DPI más alto, como 500-600, para aluminio anodizado o materiales que puedan admitir detalles más finos.
• Evite un DPI innecesariamente alto si aumenta el tiempo de procesamiento o causa una sobrecombustión.

Aprenda más:Cómo configurar el mejor DPI de grabado láser.

3,7 Modo de llenado

Definición:El modo de relleno le dice a su láser cómo grabar dentro de los límites de los gráficos vectoriales, generalmente grabando líneas paralelas o usando otras estrategias de relleno.

Tipos comunes:Relleno bidireccional, relleno unidireccional y relleno de sombreado cruzado.

Consejos de ajuste:

• Utilice el relleno bidireccional para un procesamiento más rápido.
• Utilice relleno unidireccional para un acabado de mayor calidad cuando sea necesario.
• Use el relleno de rayado para un grabado más uniforme, pero considere el movimiento de la máquina y el tiempo de procesamiento.

Aprenda más:Modos de llenado de grabado láser comunes que debe conocer.

3,8 Número de pases

Definición:El número de pasadas se refiere a cuántas veces el láser procesa la misma ruta o área.

Importancia:Múltiples pasadas pueden profundizar el grabado o completar el corte sin depender de una potencia excesiva en una sola pasada.

Consejos de ajuste:

• Use una sola pasada para la mayoría de los trabajos estándar para maximizar la eficiencia.
• Utilice múltiples pasadas de baja potencia para el grabado profundo o el corte de material grueso para reducir la quema.
• Para cortes profundos, considere cambios de enfoque o desplazamiento Z si es necesario.

Aprenda más:Cómo configurar pases en corte y grabado por láser.

4. Ajustar la configuración del láser según el tipo de máquina

En la práctica, los parámetros que debe ajustar dependen de varios factores, incluido el tipo de máquina, el material que se procesa y el resultado deseado. Estos ajustes controlan cómo interactúa el láser con el material, por lo que elegir el grupo de parámetros correcto es esencial para una calidad estable.

Los diferentes tipos de máquinas láser requieren diferentes conjuntos de parámetros. Por ejemplo, una máquina de corte y grabado por láser normalmente se centra en la velocidad, la potencia, la resolución, la asistencia de aire y los ajustes de enfoque, mientras que una máquina de marcado por láser que utiliza láseres pulsados a menudo requiere controles adicionales, como la frecuencia y el ancho de pulso.

Si todavía está comparando tipos de máquinas, primero puede revisar elDiferencias entre máquinas láserO aprender cómoElegir la máquina láser Thunder correcta.

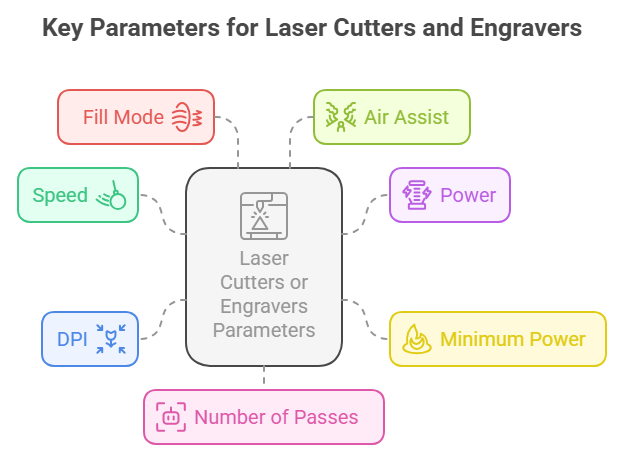

4,1 Ajustes de materiales clave para cortadores y grabadores láser

Cuando se trabaja con cortadoras y grabadoras láser de CO2, los parámetros centrales afectan directamente la forma en que el láser interactúa con el material. Estos ajustes determinan la profundidad, la velocidad, la precisión, la calidad del borde y el acabado general del trabajo de grabado o corte.

La mayoría de estos parámetros se configuran en software como LightBurn, LaserMaker o plataformas similares.

Para comprender mejor cómo estos parámetros funcionan juntos en aplicaciones reales, la tabla a continuación muestra configuraciones de muestra basadas en una máquina láser de CO2 Thunder Bolt. Este ejemplo muestra cómo se ajustan diferentes niveles de potencia, velocidades y otras variables para el grabado vectorial, el grabado raster, el trazado de líneas y el corte en tilo de 3mm.

Una tabla de configuración de muestra para el grabado vectorial, el grabado raster, el trazado de líneas y el corte en tilo de 3mm.

Nota: Para procesos como el corte y el trazado de líneas donde se desea una potencia constante, la potencia mínima a menudo se establece igual a la potencia máxima.

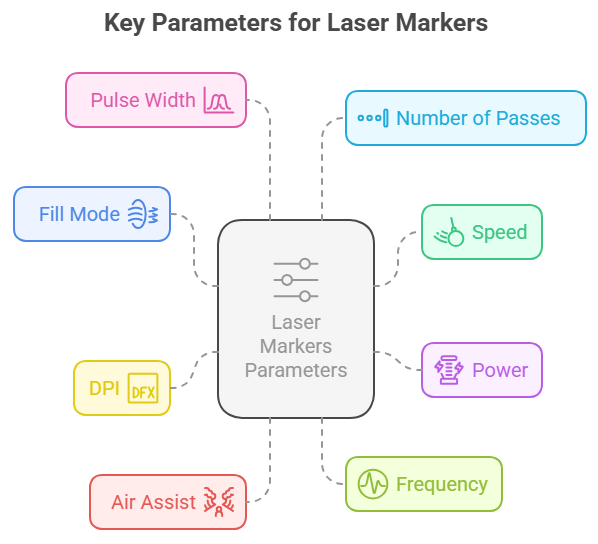

4,2 Ajustes de material clave para marcadores láser

A diferencia de las máquinas de corte o grabado por láser, las máquinas de marcado láser a menudo utilizan fuentes de láser pulsado, como los láseres de fibra, Q-switched, MOPA o UV. Estas máquinas suelen ser compatibles con software de marcado como EZCAD y también pueden funcionar con LightBurn en ciertos flujos de trabajo.

Las máquinas de marcado láser pueden lograr efectos de alta precisión como marcado negro, marcado blanco, grabado e incluso marcado de color en metales y plásticos. Elegir el derechoMáquina del laser de la fibra, Láser UV o láser MOPA depende del material y efecto de marcado que desee.

Al configurar parámetros para el marcado láser, notará dos elementos que no se encuentran generalmente en los sistemas estándar de CO2: frecuencia y ancho de pulso. Estos son cruciales para controlar cómo se entrega la energía láser a lo largo del tiempo y afectan directamente el contraste, la profundidad y la claridad de la marca.

La siguiente tabla proporciona configuraciones de parámetros de muestra que utilizan máquinas de marcado láser Thunder Aurora Fiber 50W y Aurora UV 5W en diferentes materiales y efectos de marcado.

Una tabla de configuración de muestra para marcadores de fibra y láser UV en diferentes materiales.

5. Conclusión

Para las máquinas láser pequeñas y medianas, las funciones de procesamiento centrales, que incluyen corte, grabado y marcado, pueden parecer similares al principio. Sin embargo, el ajuste de parámetros clave como la potencia, la velocidad, la distancia focal, el desenfoque, el DPI, el modo de llenado, la asistencia de aire, la frecuencia y el número de pasadas le permite crear resultados muy diferentes en diferentes materiales.

El mejor flujo de trabajo es comprender lo que controla cada parámetro, comenzar desde configuraciones recomendadas confiables, ejecutar cuadrículas de prueba y crear su propia biblioteca de parámetros de materiales a lo largo del tiempo.
