Common Laser Engraving Fill Modes You Should Know

Un modo de relleno, también llamado patrón de relleno, controla cómo el láser graba áreas sólidas dentro de un diseño. Determina si el láser escanea en líneas rectas, se cruza en ángulos o sigue el contorno de la forma. La elección que realice puede duplicar su tiempo de grabado o reducirla a la mitad. También puede convertir una textura suave y uniforme en una con bandas o parches.

Si sus grabados se ven desiguales, toman demasiado tiempo o muestran líneas de escaneo visibles, es probable que el problema no sea su potencia o velocidad. Puede ser la forma en que configura el modo de llenado de grabado láser. Aprender a seleccionar y ajustar esta configuración es una de las maneras más fáciles de desbloquear resultados de grabado más rápidos, más limpios y más profesionales.

1. Por qué los modos de relleno son materia en el grabado láser

No todos los patrones de relleno son iguales, y su elección puede hacer la diferencia entre un diseño que se ve profesional y uno que no lo hace. Diferentes patrones crean diferentes efectos de superficie. El modo de relleno de grabado láser que utiliza define cómo se mueve el láser, cómo se propaga el calor y cómo toma forma cada detalle de su grabado.

Una trayectoria de llenado bien optimizada puede reducir drásticamente el tiempo de grabado mientras mantiene los bordes nítidos y uniformes. Por el contrario, un modo de llenado mal elegido puede conducir a un sombreado desigual, desalineación o vibración mecánica, especialmente en sistemas de pórtico pesados.

En resumen, el modo de llenado de grabado láser moldea directamente el resultado final del grabado. Elegir el correcto no se trata solo de eficiencia. Se trata de obtener el aspecto que desea sin prueba y error adicional.

2. tipos comunes de modos de llenado de grabado láser

Elegir el modo de llenado de grabado láser correcto puede marcar la diferencia entre un grabado suave y profesional y un resultado irregular y frustrante. Estos son los principales tipos de modos de llenado utilizados en el grabado láser, junto con sus características, ventajas y posibles inconvenientes.

2,1 Relleno de dirección única

Cómo funciona:El láser escanea en una sola dirección. Después de completar una línea, vuelve rápidamente para comenzar la siguiente línea.

Ventajas:

• Velocidad de procesamiento rápida.
• Distorsión térmica mínima.
• Textura de superficie consistente.

Desventajas:

• Más viajes ociosos se mueve.
• Las esquinas pueden sobrecalentarse.

2,2 Relleno hacia-Direccional

Cómo funciona:El láser graba en un movimiento de barrido de lado a lado, grabando en ambas direcciones, de izquierda a derecha y de derecha a izquierda, durante cada pasada.

Ventajas:

• Mayor eficiencia debido a la reducción del tiempo de viaje inactivo.
• El tiempo de grabado puede reducirse en aproximadamente un 50% en comparación con el llenado en una sola dirección.

Desventajas:

• Acumulación de calor mejorada, que puede afectar las propiedades del material.
• Las pasadas hacia adelante y hacia atrás pueden crear diferencias de textura.

2,3 Crosshatch

Cómo funciona:El láser se llena primero a lo largo de una dirección, luego realiza una segunda pasada perpendicular a la primera, creando un patrón entrecruzado.

Ventajas:

• Crea superficies extremadamente uniformes con textura muy consistente.
• Proporciona un control preciso de profundidad en el área grabada.
• Reduce el sesgo direccional, dando un resultado uniforme independientemente de la orientación.

Desventajas:

• Toma mucho más tiempo que el relleno de una sola dirección, aproximadamente el doble de tiempo.
• Un movimiento más complejo puede aumentar ligeramente el desgaste de la máquina en carreras largas.

2,4 Relleno espiral

Cómo funciona:El láser comienza en el centro y se mueve hacia afuera en una trayectoria en espiral.

Ventajas:

• Incluso la distribución de calor.
• Minimiza la deformación del borde del material.
• Alta precisión en el centro.

Desventajas:

• La trayectoria de desplazamiento es compleja, por lo que puede producirse distorsión del patrón si la precisión de la máquina es insuficiente.

Una tabla de comparación de los modos de llenado de grabado láser comunes.

3. consejos para optimizar la configuración del modo de llenado de grabado láser

La optimización de su modo de llenado de grabado láser puede marcar una diferencia notable tanto en la velocidad de grabado como en la calidad del grabado. Los siguientes consejos se centran en los ajustes prácticos que puede hacer de inmediato para obtener mejores resultados de su máquina láser.

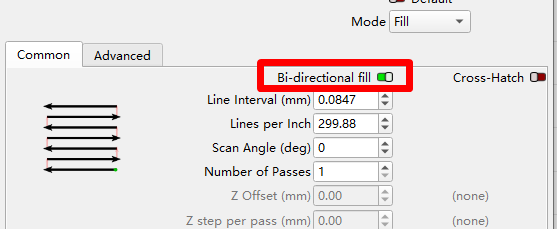

3,1 Habilitar llenado bidireccional para una mayor eficiencia

El uso del modo de llenado bidireccional permite que el láser grabe continuamente en ambas direcciones, de izquierda a derecha y de derecha a izquierda, sin volver al inicio de cada línea. Este ajuste simple puede reducir drásticamente el viaje inactivo y reducir el tiempo de grabado casi a la mitad, especialmente en diseños grandes o simples.

Si bien el relleno bidireccional es generalmente eficiente, ciertos materiales o diseños altamente detallados aún pueden beneficiarse del relleno en una sola dirección para mantener una textura más uniforme.

3,2 Habilite el desplazamiento bidireccional para mejorar los resultados del grabado

Al grabar en modo de llenado bidireccional, el cabezal láser escanea de izquierda a derecha y de derecha a izquierda para acelerar la producción. Sin embargo, los retrasos mecánicos leves o diferencias de tiempo entre las dos direcciones pueden causar un desplazamiento bidireccional, donde las líneas grabadas no se alinean perfectamente.

Esto a menudo aparece como sombras débiles o bordes dobles, especialmente en texto pequeño o gráficos finos. Para corregir esto, active la función de compensación de desplazamiento bidireccional en su software y ajuste el valor de desplazamiento, generalmente entre 0,02mm y 0,05mm, hasta que ambas direcciones de escaneo se alineen con precisión.

Este simple ajuste puede mejorar notablemente la definición del borde y mejorar la claridad general del grabado.

3,3 Evite el uso de Crosshatch con un sistema de pórtico

En la mayoría de las máquinas láser de estilo pórtico de CO2, el eje Y debe mover todo el pórtico, que es pesado y tiene una alta inercia. El movimiento repetido de alta velocidad del eje Y puede causar un choque mecánico, reducir la precisión de posicionamiento, acortar la vida útil de la máquina y aumentar la resonancia.

Además, aunque la mayoría de las máquinas compensan los desplazamientos de barrido en el eje X, el eje Y puede carecer de esta característica, lo que puede provocar una desalineación en los bordes. Por estas razones, el sombreado no es adecuado para todas las máquinas láser, especialmente las máquinas con un sistema de pórtico, y debe usarse selectivamente solo cuando la uniformidad es crítica.

Lectura relacionada:Mejores prácticas para el grabado de capas de relleno y qué configuraciones debe tener en cuenta

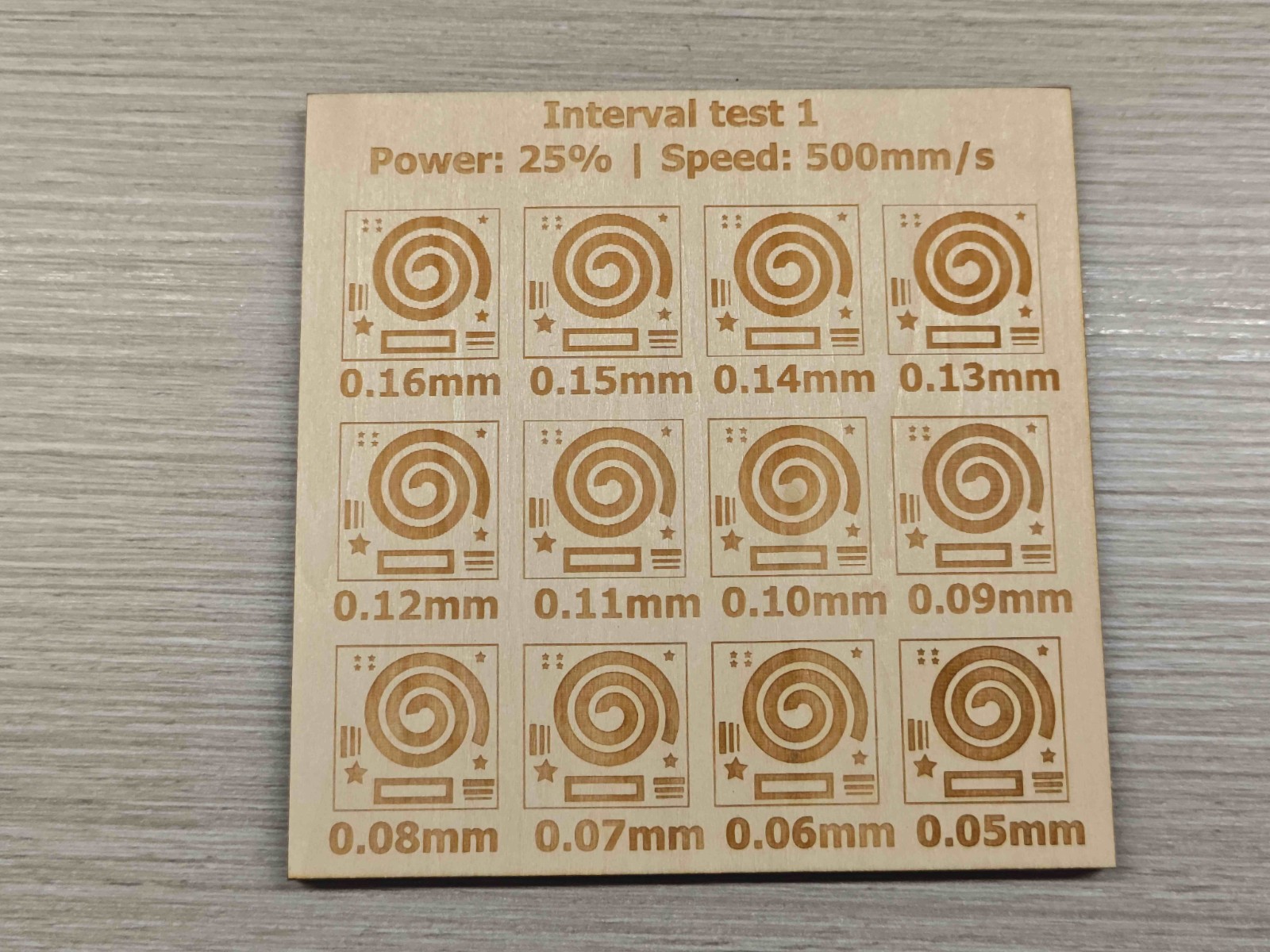

3,4 Ajustar el intervalo de línea para equilibrar el detalle y la velocidad

Una vez que haya elegido un modo de llenado de grabado láser apropiado, como el llenado unidireccional o bidireccional, el siguiente paso es ajustar su parámetro clave: intervalo de línea.

Intervalo de línea, el espaciado entre líneas grabadas, es uno de los ajustes más simples pero más impactantes para ajustar. Los intervalos estrechos proporcionan detalles más finos y superficies más suaves, pero naturalmente aumentan el tiempo de grabado. Intervalos más amplios aceleran la producción, pero pueden reducir los detalles sutiles.

Experimentar con diferentes intervalos para cada material y tipo de proyecto le ayudará a encontrar el equilibrio óptimo entre calidad y eficiencia.

3,5 Ajuste el ángulo de escaneo para un movimiento consistente

Después de elegir un modo de llenado de grabado láser apropiado, es igualmente importante establecer un ángulo de escaneo adecuado. El ángulo de escaneo determina la dirección en la que el láser llena cada línea, y afecta directamente la estabilidad mecánica y la uniformidad del grabado.

El ajuste del ángulo de escaneo a 0 ° o 180 ° ayuda a asegurar que el cabezal láser se mueva uniformemente en una dirección horizontal, minimizando la tensión mecánica innecesaria. Evite ángulos no estándar cuando sea posible, ya que pueden introducir una complejidad de movimiento adicional, reducir la precisión y aumentar el desgaste de los componentes mecánicos con el tiempo.

La alineación adecuada del ángulo de escaneo complementa otros ajustes de relleno para mantener la precisión y la consistencia.

3,6 Optimizar la agrupación de relleno para reducir el movimiento inactivo

Mientras que el modo de relleno controla cómo se graba cada área individual, la agrupación de relleno determina el orden y la ruta entre varias áreas grabadas. Juntos, definen el ritmo general del grabado.

La agrupación adecuada minimiza el movimiento innecesario y garantiza una alineación consistente, especialmente para diseños complejos o de elementos múltiples. Probar diferentes estrategias de agrupación le permite lograr un flujo de trabajo más suave y ciclos de grabado más cortos sin comprometer la precisión.

4. Conclusión

Optimizar el modo de llenado de grabado láser es clave para lograr una calidad de grabado consistente y un flujo de trabajo eficiente. La elección del modo, ya sea unidireccional, bidireccional, sombreado u otro patrón, afecta directamente a la estrategia de escaneo, la alineación de líneas, la textura de la superficie y la precisión general.

Comprender cómo el modo de llenado de grabado láser influye en el movimiento del láser le permite realizar ajustes informados para obtener resultados de grabado más suaves, rápidos y confiables.
