Buffer Distance in Laser Engraving All You Need to Know

Si alguna vez ha operado un cortador láser o un grabador láser, es posible que haya visto un mensaje de error como "No hay suficiente distancia de búfer" o "No hay suficiente espacio de búfer". Estos mensajes a menudo aparecen justo cuando está listo para comenzar el trabajo, y pueden ser confusos si no está familiarizado con el funcionamiento del movimiento láser.

¿Qué es exactamente la distancia de buffer? En este artículo, explicaremos qué significa la distancia de búfer en el procesamiento láser, por qué es importante, cómo afecta el área de trabajo y el tiempo de procesamiento, y cómo evitar errores comunes como "no hay suficiente espacio de búfer".

¿Qué es la distancia de amortiguación en el grabado láser?

La distancia de búfer, también llamada distancia de seguridad o espacio de búfer, es el espacio que se deja intencionalmente antes o después de que comience o termine el grabado láser real. Este espacio permite que el cabezal de láser acelere a su velocidad de grabado objetivo o desacelere a partir de esa velocidad suavemente.

Aunque la distancia del búfer no participa directamente en el procesamiento del material, desempeña un papel vital para garantizar un movimiento láser suave y estable.

Por ejemplo, cuando se establece la velocidad de grabado a 2000 mm/s, el cabezal láser no alcanza esa velocidad instantáneamente. Necesita una corta distancia para acelerar, al igual que un automóvil necesita varios metros para acelerar. La distancia que recorre el cabezal láser durante esta fase de aceleración es lo que llamamos distancia de amortiguación.

El mismo principio se aplica cuando se desacelera. Cuando el trabajo termina o el cabezal láser necesita cambiar de dirección, no puede detenerse instantáneamente. Necesita espacio de amortiguación para desacelerar suavemente sin causar estrés mecánico, vibración o movimiento inestable.

Es importante tener en cuenta que la distancia de amortiguación se refiere a la distancia requerida durante un solo segmento de movimiento, no a la distancia total de amortiguación acumulada a lo largo de todo el trabajo.

En otras palabras, la distancia de amortiguación es el espacio que el cabezal láser necesita para acelerar o desacelerar una vez, típicamente al inicio y al final de una trayectoria de movimiento. Aunque el cabezal láser puede pasar por muchos ciclos de aceleración y desaceleración en un trabajo de grabado completo, la distancia de amortiguación siempre se refiere a cada transición individual, no a su longitud combinada.

¿Por qué es importante la distancia del búfer en el procesamiento láser?

La distancia de amortiguación es importante porque le da al cabezal láser suficiente espacio para completar una aceleración y desaceleración suaves. Esto ayuda a mejorar la estabilidad de movimiento, proteger la máquina y soportar un procesamiento preciso.

2,1 Prevención de colisiones

A medida que el cabezal láser se acerca al área de trabajo, la distancia de amortiguación actúa como un margen de seguridad. Ayuda a evitar el contacto directo con el material o los objetos circundantes, especialmente durante movimientos rápidos o complejos.

Esto reduce el riesgo de dañar tanto la máquina como la pieza de trabajo.

2,2 Protección del láser

En ciertos flujos de trabajo, el cabezal láser necesita moverse a una posición designada y pasar a través de un camino seguro antes de llegar al punto de partida. Una distancia de amortiguación bien configurada ayuda a garantizar que el láser no se active prematuramente o pase demasiado cerca de los obstáculos.

Esto ayuda a proteger los componentes ópticos, mantener la alineación y reducir la tensión mecánica innecesaria.

2,3 Apoyo a la planificación de movimiento controlado por software

La mayoría del software de control láser permite definir la distancia del búfer o los ajustes de sobrerecorrido relacionados como parte de la configuración del trabajo. Esto le da al sistema de control de movimiento suficiente espacio para hacer los ajustes necesarios antes de que comience el grabado real.

Esto es fundamental para lograr una alta precisión y resultados consistentes, especialmente en grabados de alta velocidad o trabajos con frecuentes cambios de dirección.

Lectura relacionada: la distancia de procesamiento real de Bolt y la distancia de búfer.

¿Qué hace que la distancia del búfer sea más larga o más corta en el grabado?

Muchos usuarios pueden suponer que la distancia del búfer está influenciada por muchos factores, como el tipo de material o la complejidad del diseño. En la mayoría de los casos, los factores principales son mucho más simples: velocidad de movimiento y aceleración.

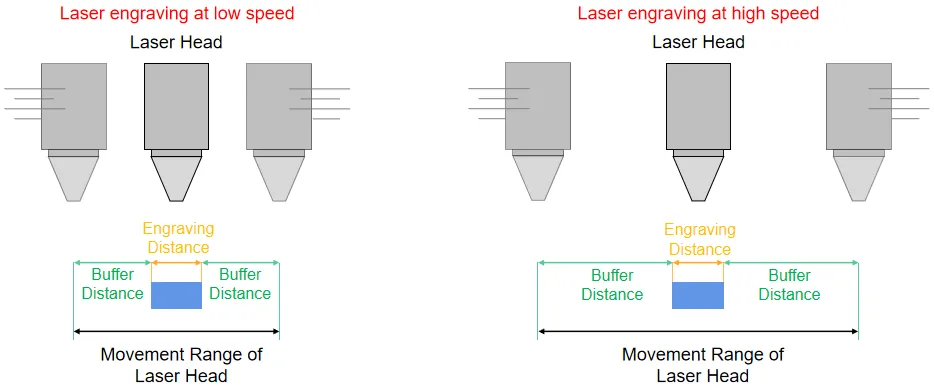

3,1 Velocidad

Cuanto más rápido se mueva el cabezal láser, más tiempo se tarda en alcanzar esa velocidad desde un punto muerto cuando la aceleración es fija. Por lo tanto, cuanto mayor sea la velocidad de grabado, mayor será la distancia de amortiguación requerida.

Leer más: ¿Cómo optimizar la velocidad de procesamiento láser para cortar, grabar y marcar?

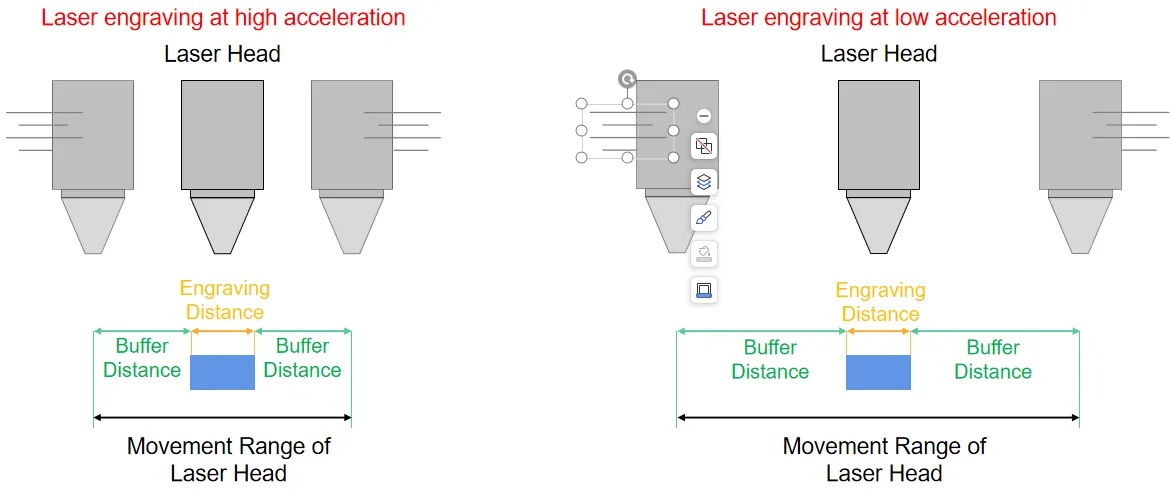

3,2 Aceleración

La aceleración se refiere a la rapidez con la que el cabezal láser puede acelerar o ralentizar. Las máquinas con valores de aceleración más altos requieren menos espacio para alcanzar la misma velocidad. Por el contrario, los sistemas con menor aceleración requieren una mayor distancia de amortiguación para completar la misma transición de movimiento sin problemas.

Leer más:¿Qué es la aceleración en una máquina láser? Guía amigable para principiantes

Cómo la velocidad y la aceleración afectan la distancia del búfer en el grabado láser.

¿Cómo afecta la distancia del búfer al grabado láser?

La distancia del búfer no solo afecta la suavidad con la que se mueve el cabezal láser. También afecta directamente dos aspectos importantes del grabado láser: el área de trabajo efectiva y el tiempo total de procesamiento.

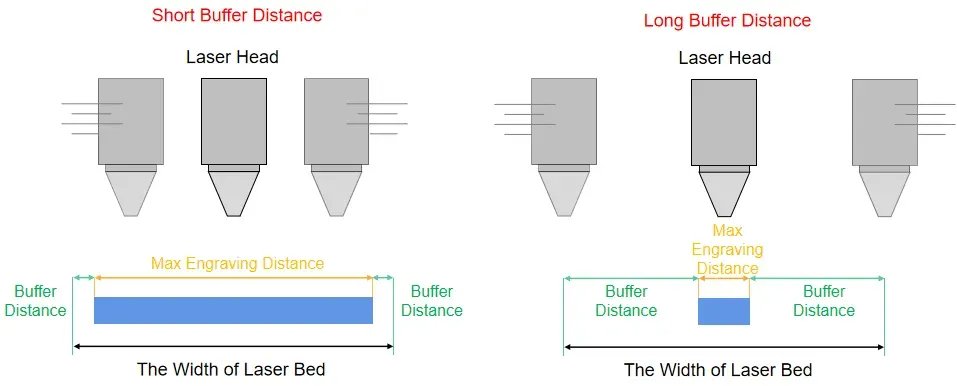

4,1 Área de trabajo

En el espacio de amortiguación, el sistema láser mantiene el haz apagado mientras el cabezal láser acelera o desacelera. Esto significa que no se procesa ningún material durante la fase de transición.

Como resultado, el área de trabajo efectiva es ligeramente más pequeña que el tamaño total de la cama. Cuanto mayor sea la distancia de amortiguación, menor será el área de grabado utilizable real.

Para calcularlo con precisión, debe restar la distancia del búfer en ambos lados:

Trabajo efectivo texto-align:center; margen: 36px auto; max-width:100%; box-sizing:border-box;">

4,2 Tiempo de procesamiento

Hay un hecho que puede parecer contradictorio: una velocidad de grabado más rápida no siempre significa un tiempo de procesamiento total más corto para el mismo diseño al mismo tiempo.DPI.

Esto se debe a que el tiempo total de procesamiento incluye dos partes: el tiempo dedicado a grabar el diseño y el tiempo dedicado a recorrer la distancia del búfer. Cuando aumenta la velocidad de grabado, el cabezal láser se mueve más rápido a lo largo del diseño, por lo que el tiempo de grabado disminuye. Sin embargo, velocidades más altas requieren una distancia de búfer más larga, lo que aumenta el tiempo de viaje del búfer.

Debido a esta compensación, el aumento de la velocidad de grabado no siempre conduce a un tiempo de procesamiento total más corto para el mismo diseño en el mismo DPI.

Leer más:9 factores clave que afectan el tiempo de procesamiento del láser: cómo trabajar más rápido

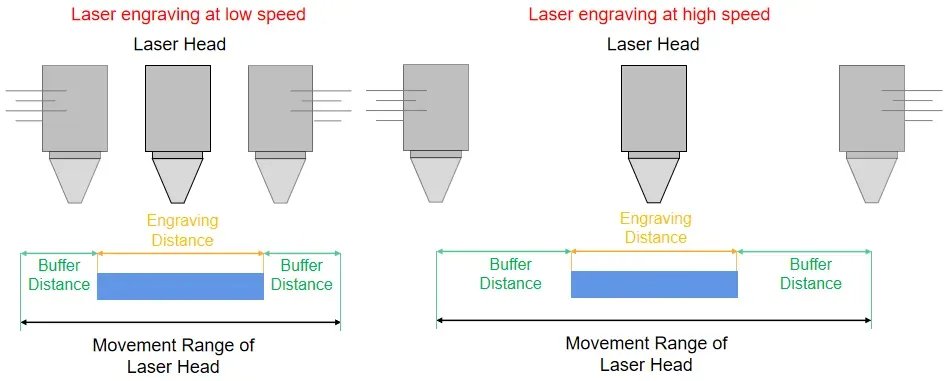

Para diseños pequeños, dentro de un cierto rango de velocidades de grabado, una velocidad más rápida puede aumentar el tiempo total de procesamiento. Esto sucede porque el aumento en el tiempo de viaje del búfer puede exceder el tiempo ahorrado durante el grabado real. Como resultado, el tiempo total de procesamiento puede aumentar a medida que aumenta la velocidad de grabado.

Para diseños grandes, el tiempo real de grabado se convierte en el factor dominante. En este caso, el tiempo ahorrado usando una velocidad de grabado más alta es mayor que el tiempo extra causado por un recorrido de memoria intermedia más largo. Por lo tanto, aumentar la velocidad de grabado puede reducir el tiempo total de procesamiento para diseños grandes.

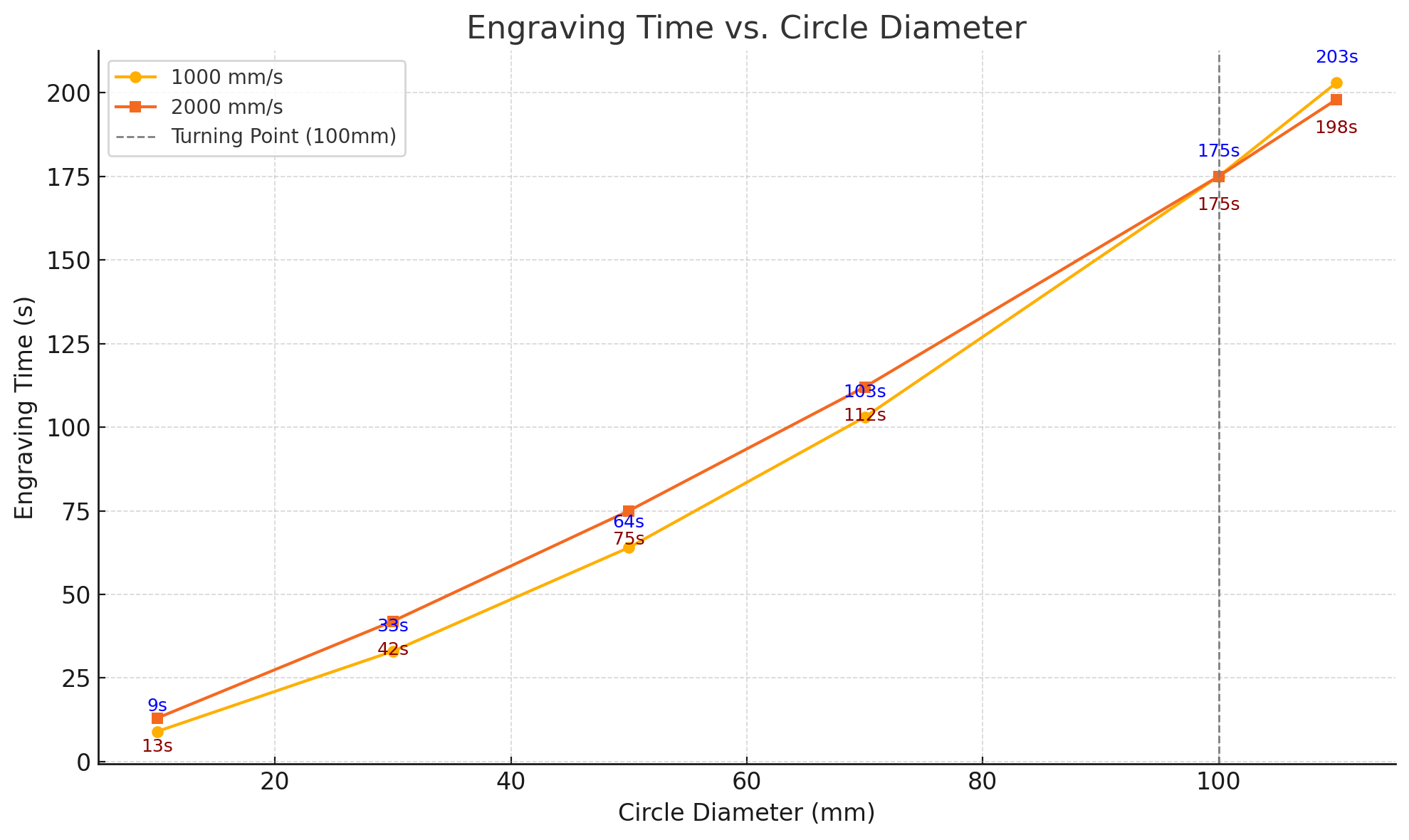

Para verificar la relación entre la velocidad de grabado y el tiempo total de procesamiento bajo diferentes tamaños de diseño, Thunder Laser realizó una prueba comparativa utilizando la misma máquina Thunder Bolt Pro 32, el mismo material y configuraciones idénticas de potencia y DPI: 20% de potencia y 300 DPI. Se grabaron círculos de diferentes diámetros a dos velocidades: 1000 mm/s y 2000 mm/s.

5. Cómo optimizar los ajustes de la distancia del búfer para un mejor grabado láser

La distancia de amortiguación está influenciada principalmente por la velocidad y la aceleración. Por lo tanto, la clave para optimizar la distancia del búfer es ajustar cuidadosamente la configuración del software y el diseño para que la máquina tenga suficiente espacio para un movimiento suave y estable.

Los siguientes métodos pueden ayudar a maximizar la eficiencia del grabado, hacer un mejor uso del espacio de trabajo y garantizar un control de movimiento más suave.

5,1 Ajustar la configuración de Overscan o Overtravel

Una causa común de los errores de "Distancia de búfer insuficiente" es que el cabezal láser intenta iniciar o detener el grabado exactamente en el borde del área de diseño, sin dejar espacio para una aceleración o desaceleración suave.

La mayoría del software láser, como LightBurn, incluye un ajuste Overscan o Overtravel. Esto permite que el cabezal láser se mueva ligeramente más allá del límite de diseño real antes de comenzar y después de terminar la trayectoria de grabado.

Al aumentar la distancia de sobrebarrido, proporciona al cabezal láser el espacio necesario para acelerar y desacelerar sin problemas. Esto ayuda a evitar paradas abruptas y evita errores de distancia de búfer.

5,2 Disminuir la velocidad de grabado

Una velocidad de grabado más alta significa que el cabezal láser se mueve más rápido y necesita más distancia de amortiguación para acelerar y desacelerar de manera segura. Si el espacio disponible es demasiado corto, la máquina puede no completar su movimiento correctamente, desencadenando un error de distancia de amortiguación.

Para evitar esto, ajuste la velocidad de grabado correctamente. Si no está seguro de qué velocidad usar para un trabajo específico, comience con los ajustes recomendados del fabricante de la máquina láser o con los gráficos de configuración de materiales verificados. A continuación, ajuste ligeramente hacia abajo si el área de diseño es pequeña, compleja o está cerca del borde del material.

5,3 Deja márgenes adecuados en tu diseño

No coloque su diseño exactamente en el borde de su material. Deje al menos 5-10mm de margen alrededor del diseño siempre que sea posible.

Este espacio adicional garantiza que el cabezal láser tenga espacio para acelerar y desacelerar suavemente sin dañar el borde de la pieza de trabajo ni causar defectos de grabado.

Formas prácticas de optimizar la configuración de la distancia del búfer para el grabado láser.

6. Conclusión

La distancia de búfer puede parecer un ajuste menor en el procesamiento láser, pero juega un papel vital en la precisión, la seguridad y la eficiencia. Permite una aceleración y desaceleración suaves, afecta el área de trabajo efectiva e incluso puede influir en el tiempo total de procesamiento.

Comprender que la distancia del búfer está determinada fundamentalmente por la velocidad y la aceleración permite a los usuarios tomar decisiones más inteligentes durante la configuración del trabajo. Al configurar adecuadamente la distancia del búfer para cada trabajo, los usuarios pueden mejorar la calidad del grabado, reducir los errores relacionados con el movimiento, proteger la máquina y optimizar la productividad.
