How to Focus Your Laser Machine? A Beginner’s Guide

En el procesamiento láser, nada importa más que el enfoque. Si estás cortando, grabando,Puntuación, O marcado, un rayo láser bien enfocado ayuda a crear cortes más limpios, detalles más nítidos y una operación más segura.

En esta guía, lo guiaremos a través de las cosas clave que necesita saber sobre el enfoque láser, desde conceptos básicos como el punto focal y la distancia focal hasta métodos prácticos de enfoque y aplicaciones avanzadas de desenfoque. Al comprender cómo funciona el enfoque, puede optimizar cada proyecto láser con mayor confianza.

1. comprensión del enfoque del láser: punto focal, longitud focal, distancia focal y posición de enfoque

Para enfocar una máquina láser correctamente, es importante comprender cuatro conceptos clave: punto focal, distancia focal, distancia focal y posición de enfoque.

El punto focal es el punto donde la energía del rayo láser está más concentrada y su diámetro es más pequeño. Es creado por elLente de enfoqueDentro del cabezal láser, que concentra el haz emitido desde elFuente láser, Generalmente un láser de CO2 o fibra, a través de un sistema de espejos o fibras ópticas.

• La longitud focal es una propiedad óptica fija de la lente. Es la distancia diseñada entre el centro de la lente y su punto focal, determinada por la curvatura y el material de la lente. Las lentes a menudo se clasifican por distancia focal, como lentes de 1,5 ", 2" o 4 ". Cada lente ofrece diferentes características de enfoque y profundidad de campo.
• La distancia focal se refiere a la distancia de trabajo real entre la lente y la superficie del material durante la operación. Cuando el láser está perfectamente enfocado, la distancia focal es igual a la distancia focal. En aplicaciones reales, esta distancia debe ajustarse cuidadosamente en función del grosor del material y la lente que se utiliza.
• La posición de enfoque describe la posición relativa de la superficie del material con respecto al punto focal. El enfoque es el proceso de ajustar el cabezal del láser o la altura del material para que el punto focal del haz aterrice con precisión en la superficie del material. Cuando se alcanza esta posición, el láser está “enfocado” y ofrece la máxima precisión y eficiencia energética.

Si el material está demasiado cerca o demasiado lejos de la posición óptima, el haz se desenfoco. Esto reduce la concentración de energía y reduce la calidad de corte o grabado. Esta desalineación generalmente se describe como desenfoque positivo cuando el material está más lejos que el punto focal, y desenfoque negativo cuando el material está más cerca.

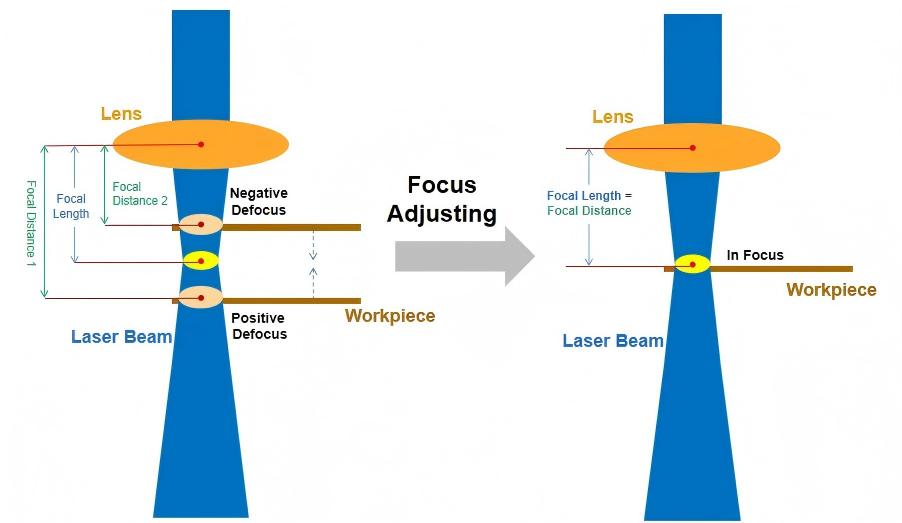

Términos clave en el enfoque láser: punto focal, distancia focal, distancia focal y posición de enfoque.

Video reference: Laser Cutter Advanced Tutorial 04: Cómo los cambios de longitud focal afectan el efecto de corte.

¿Por qué es importante el enfoque láser en el procesamiento láser?

El enfoque láser adecuado es fundamental para lograr resultados de alta calidad en la puntuación, corte, grabado y marcado láser. Saltar el paso de enfoque antes de comenzar un proyecto puede llevar a desenfoque. Cuando el láser está desenfocado, el tamaño del punto del haz en el material se hace más grande y su densidad de energía disminuye.

Esto puede dar como resultado más residuo carbonizado, bordes quemados, grabado borroso y profundidad de corte reducida. En casos severos, la viga puede incluso no penetrar en el material, causando fallas en el procesamiento.

El enfoque correcto ayuda a asegurar:

• Cortes limpios y estrechos con un mínimo de carbonación.
• Grabados afilados y detallados con alta resolución.
• Uso eficiente de la energía, reduciendo el tiempo de procesamiento.
• Menos daño térmico, especialmente en materiales sensibles.

3. Cómo enfocar su máquina láser

Enfocar una máquina láser significa esencialmente ajustar la distancia entre el material y el cabezal láser. Los cortadores y grabadores láser generalmente se dividen en dos categorías: enfoque automático y enfoque manual. Algunas máquinas de enfoque automático también admiten el enfoque manual para una mayor flexibilidad.

3,1 Autofoco su máquina láser

El enfoque automático simplifica el proceso de enfoque. Las máquinas Thunder Laser están equipadas con módulos de enfoque automático incorporados que pueden enfocarse con precisión en los materiales colocados en la plataforma de trabajo. Al presionar el botón de enfoque automático en el panel de control, la máquina ajusta automáticamente la altura de la plataforma o la posición del cabezal del láser para alinear el punto focal con la superficie del material.

Una tabla que muestra cómo se enfocan las máquinas Thunder Laser.

Video de referencia: Cómo utilizar el enfoque automático.

3,2 Enfoque manualmente su máquina láser

El enfoque manual se realiza utilizando el medidor de enfoque proporcionado con su máquina láser. El proceso es simple y rápido cuando entiendes los pasos correctos.

1. Coloque el medidor de enfoque entre el material y el cabezal láser, o enganche en el lado del cabezal láser para que cuelgue verticalmente hacia el material. Asegúrese de que la máquina esté pausada o inactiva antes de comenzar.
2. La mayoría de los medidores de enfoque están marcados con múltiples posiciones de longitud focal. Confirme qué lente de distancia focal está instalada en su máquina. Alinee el medidor para que la marca que coincida con la distancia focal de su lente se coloque directamente en línea con el centro de la boquilla del láser.
3. Utilice el panel de control para subir o bajar manualmente la mesa de trabajo hasta que el medidor de enfoque toque ligeramente la boquilla. Si el medidor cuelga del cabezal láser, levante la mesa de trabajo hasta que la parte inferior del medidor toque la superficie del material. El contacto debe ser justo, no forzado y no demasiado flojo.

Referencia de vídeo: tutorial manual de enfoque láser.

Comparación entre autofoco y enfoque manual.

5 consejos para ayudarle a enfocar su láser para obtener mejores resultados

Dominar el enfoque no se trata solo de alinear el láser con precisión en la superficie del material. También se trata de saber cuándo hacer ajustes intencionales para lograr mejores resultados de procesamiento. Aquí hay cinco consejos prácticos.

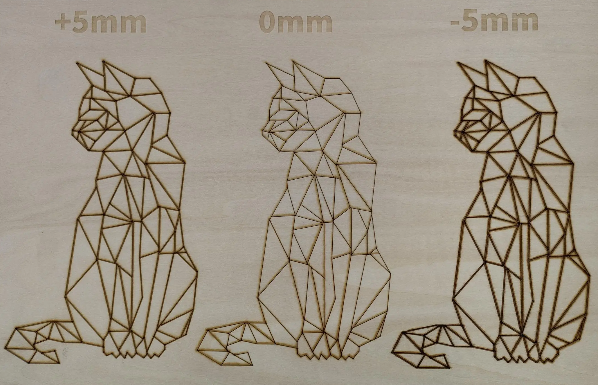

4,1 Desenfoque para un grabado más suave

Al grabar superficies grandes, especialmente en madera o cuero, una pequeña cantidad de desenfoque, alrededor de ± 1-2mm, puede ayudar a mezclar líneas de grabado superpuestas. Esto reduce los surcos visibles entre las líneas de exploración y crea una textura más uniforme.

4,2 Aplicar desenfoque en materiales sensibles al calor

Los materiales como los plásticos delgados, las espumas blandas o las láminas de madera deformado son sensibles a la acumulación de calor. El desenfoque deliberado puede reducir la densidad de energía, reduciendo el riesgo de quemaduras, deformación o deformación durante el procesamiento.

4,3 Desenfoque para una puntuación más amplia

Si desea que las líneas de puntuación parezcan más anchas, el desenfoque puede ayudar a aumentar el ancho de línea. Esto es útil para crear efectos estilizados o artísticos en acrílico o superficies metálicas recubiertas.

4,4 Ajustar el enfoque para superficies suaves o desparchadas

Cuando se trabaja con materiales que tienen texturas suaves o desiguales, como tela, fieltro o corcho, el contacto total con el sensor de enfoque automático puede ser poco fiable. Un ligero desenfoque manual puede ayudar a prevenir errores de enfoque y mejorar la consistencia visual en toda la superficie.

4,5 Ejecutar pruebas de enfoque

Diferentes materiales responden de manera diferente a la distribución de energía láser. La mejor manera de lograr el resultado deseado es ejecutar pruebas de enfoque usted mismo. Al probar una serie de niveles de enfoque, puede observar cambios en la profundidad, la claridad, el contraste y la calidad de los bordes.

Esto le permite ajustar el nivel de enfoque en función del material y el resultado deseado. No hay un valor único para todos. La calibración a través de las pruebas es esencial para optimizar la calidad del grabado y corte en diferentes materiales y requisitos de diseño.

Video de referencia: Thunder Laser Bolt Tutorial: Cómo utilizar el grabado láser de desenfoque.

5. Conclusión

El enfoque es un paso crítico en el procesamiento láser. El enfoque adecuado es la base del corte, grabado, puntuación y marcado de alta calidad. Desde comprender el punto focal y la distancia focal hasta elegir el método de enfoque correcto, cada paso afecta directamente la precisión, la claridad y la eficiencia del procesamiento.

Para lograr resultados óptimos, ajuste siempre la distancia de enfoque de acuerdo con sus necesidades de procesamiento. Pruebe diferentes configuraciones, observe cómo su máquina responde a diferentes materiales y use el enfoque o desenfoque intencionalmente. Enfócate bien y tu máquina láser puede funcionar a su máximo potencial.
