Use Air Assist to Enhance Laser Engraving and Cutting Quality A Practical Guide

Air Assist es una parte crucial del grabado y corte por láser. Afecta directamente la calidad del procesamiento, el acabado del material y la seguridad al controlar el flujo de aire alrededor del área de procesamiento láser. Con la configuración de asistencia de aire adecuada, puede eliminar desechos, reducir el sobrecalentamiento, proteger los componentes ópticos y lograr resultados más limpios y precisos.

En este artículo, explicaremos cómo funciona la asistencia de aire, cómo la dirección del flujo de aire y el diámetro de la boquilla afectan el procesamiento láser, y cómo optimizar la configuración de asistencia de aire para diferentes materiales y métodos de procesamiento.

1. el papel de la asistencia de aire en el grabado y corte por láser

ElSistema de ayuda del aireJuega un papel vital en el grabado y corte por láser. Ayuda a prevenir la acumulación de humo y escombros, protege las lentes ópticas de la contaminación, reduce la acumulación de calor y minimiza el riesgo de incendio. Como resultado, la asistencia de aire mejora tanto la calidad del procesamiento como la seguridad operativa.

ASistema de asistencia de aire ajustado correctamenteElimina las partículas y humos generados durante el grabado o corte por láser. Esto evita que los residuos se deposite de nuevo en la superficie del material y ayuda a producir un acabado más limpio y de mayor calidad.

Sin la asistencia de aire adecuada, los contaminantes pueden acumularse en la lente de enfoque, reduciendo la efectividad del láser y potencialmente dañando la óptica. La acumulación de humo y calor también puede aumentar el riesgo de incendio. Por esta razón, la optimización de la asistencia de aire es esencial para lograr resultados consistentes y mantener condiciones de trabajo seguras en aplicaciones láser.

2. Entendiendo la Dirección de la Asistencia Aérea: Directa vs. Angular

La dirección de la asistencia de aire juega un papel crucial en los resultados del procesamiento láser. Las dos configuraciones principales son el flujo de aire directo y el flujo de aire en ángulo. Cada dirección de flujo de aire soporta diferentes necesidades de procesamiento.

2,1 Flujo de aire directo para corte por láser

El flujo de aire directo empuja el aire directamente hacia la trayectoria de corte láser. Esto ayuda a eliminar el humo y los residuos de la entalla de corte y evita que las partículas se vuelvas a unir a la superficie del material.

Esta dirección del flujo de aire es especialmente útil para el corte por láser porque ayuda a mantener la precisión de corte, reduce la acumulación de residuos y admite bordes de corte más limpios. Por ejemplo, la serie Nova utiliza un flujo de aire directo, lo que la hace adecuada para aplicaciones de corte.

2,2 Flujo de aire en ángulo para grabado láser

El flujo de aire en ángulo redirige el material vaporizado lejos del área de grabado. Esto ayuda a reducir la redeposición y mantiene los patrones grabados más claros y limpios.

Durante el grabado, las partículas finas y el material vaporizado pueden depositarse fácilmente en la superficie. El flujo de aire angulado ayuda a alejar estas partículas del área de diseño, mejorando la claridad del grabado y el acabado de la superficie.

Una comparación del flujo de aire directo y el flujo de aire en ángulo en el procesamiento láser.

3. impacto del diámetro de la boquilla en la asistencia de aire

La elección del diámetro de la boquilla juega un papel crítico en la efectividad de la asistencia de aire durante el grabado y corte por láser. El tamaño de la boquilla determina qué tan concentrado está el flujo de aire, afectando directamente el resultado del procesamiento.

3,1 Boquillas estrechas

Las boquillas estrechas son ideales para aplicaciones de corte por láser porque crean un flujo de aire concentrado. Este flujo de aire enfocado elimina rápidamente los residuos del corte, mejorando tanto la eficiencia como la precisión.

Las boquillas estrechas son especialmente efectivas al cortar materiales más gruesos porque ayudan a prevenir la acumulación de residuos y soportan bordes limpios y afilados.

3,2 Boquillas anchas

Las boquillas anchas producen un flujo de aire más suave, lo que las hace más adecuadas para el grabado láser y el corte acrílico. Ayudan a evitar el enfriamiento rápido durante el procesamiento, que de otro modo puede conducir a un efecto helado o nublado en las superficies acrílicas.

El flujo de aire más suave de una boquilla ancha permite que el material se enfríe más gradualmente, ayudando a preservar la claridad de los bordes acrílicos cortados con láser.

3,3 Efecto Frosting en corte acrílico

El efecto de congelación se produce comúnmente cuando el láser de corte de acrílico. Con una boquilla estrecha, el flujo de aire enfocado intenso puede hacer que el borde acrílico se enfríe demasiado rápido, lo que resulta en un borde esmerilado. Por el contrario, una boquilla ancha proporciona una corriente de aire más suave, lo que permite un enfriamiento más lento y ayuda a mantener un acabado claro y pulido.

Cuando se graban con láser, generalmente se prefieren boquillas anchas. El grabado produce más partículas vaporizadas que el corte, y el fuerte flujo de aire de una boquilla estrecha puede hacer que estas partículas vuelvan a la superficie del material, contaminando el diseño. Una boquilla ancha proporciona una presión de aire instantánea más baja, lo que ayuda a minimizar la redeposición y produce resultados de grabado más limpios.

3,4 Diseño de boquillas en máquinas láser Thunder

El cortador láser de la serie Nova utiliza boquillas cónicas anchas y estrechas para satisfacer diferentes necesidades de procesamiento. Una boquilla estrecha se utiliza para el corte por láser, mientras que una boquilla ancha se utiliza para el grabado láser y corte por láser acrílico.

Por el contrario, la serie Thunder Bolt presenta un diseño estructural diferente y no utiliza accesorios de boquilla cónica.

Una comparación de boquillas estrechas y anchas para la asistencia de aire láser.

4. ajustar la asistencia de aire para grabado láser y corte

La intensidad de la asistencia de aire influye significativamente en la calidad del procesamiento láser. Para lograr un rendimiento óptimo, debe ajustarse de acuerdo con el método de procesamiento y el material que se utiliza.

4,1 Ajuste por tipo de procesamiento láser

La presión de aire requerida varía dependiendo de si la tarea es el grabado láser o el corte por láser.

4.1.1 Grabado láser: baja presión, 0.3-1 psi

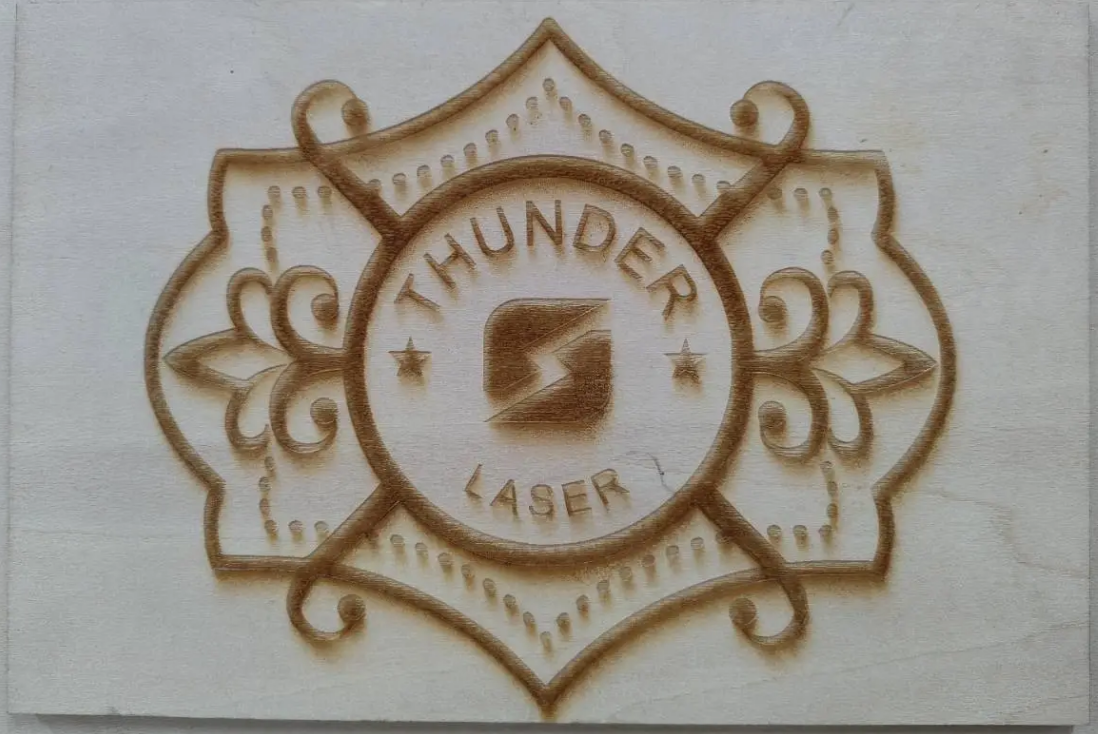

El grabado con láser tiende a producir residuos vaporizados que son difíciles de dispersar. La aplicación de una alta presión de aire puede forzar a estos residuos a volver a la superficie, donde pueden volver a condensarse y manchar el área grabada.

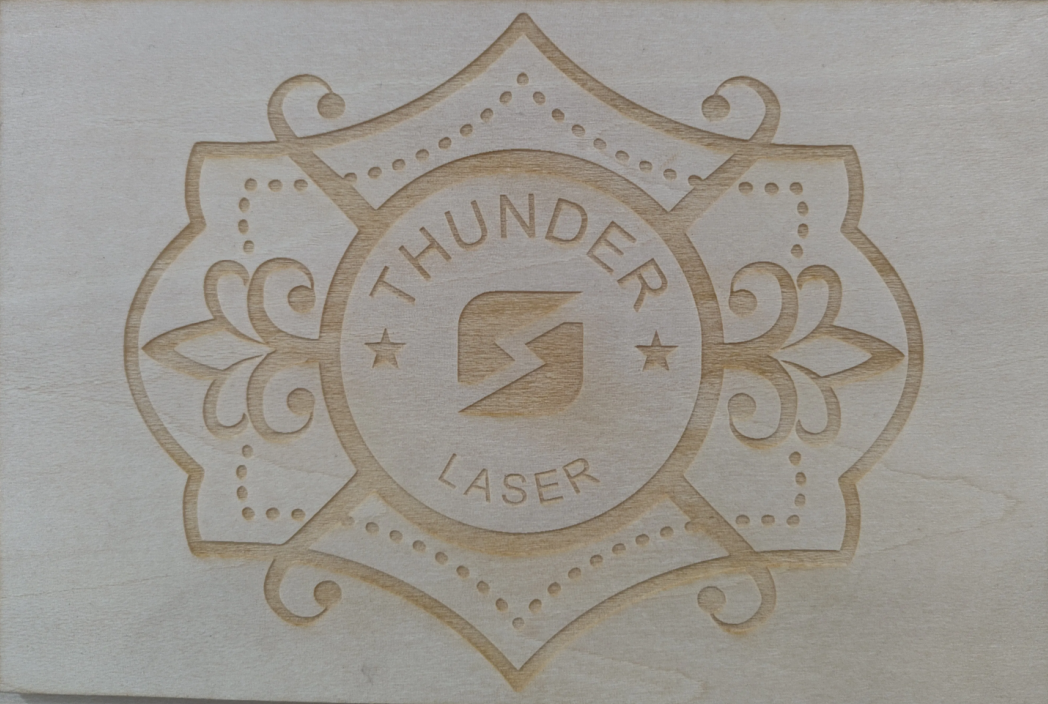

En contraste, la baja presión de aire permite que los vapores se disipen de forma más natural, manteniendo el área de grabado limpia y precisa. Un ajuste predeterminado de 0,3 psi es generalmente suficiente. Se pueden hacer ligeros aumentos para aplicaciones específicas, pero generalmente es aconsejable no exceder 1 psi para trabajos de grabado estándar.

4.1.2 Corte por láser: Alta presión, 7-8 psi

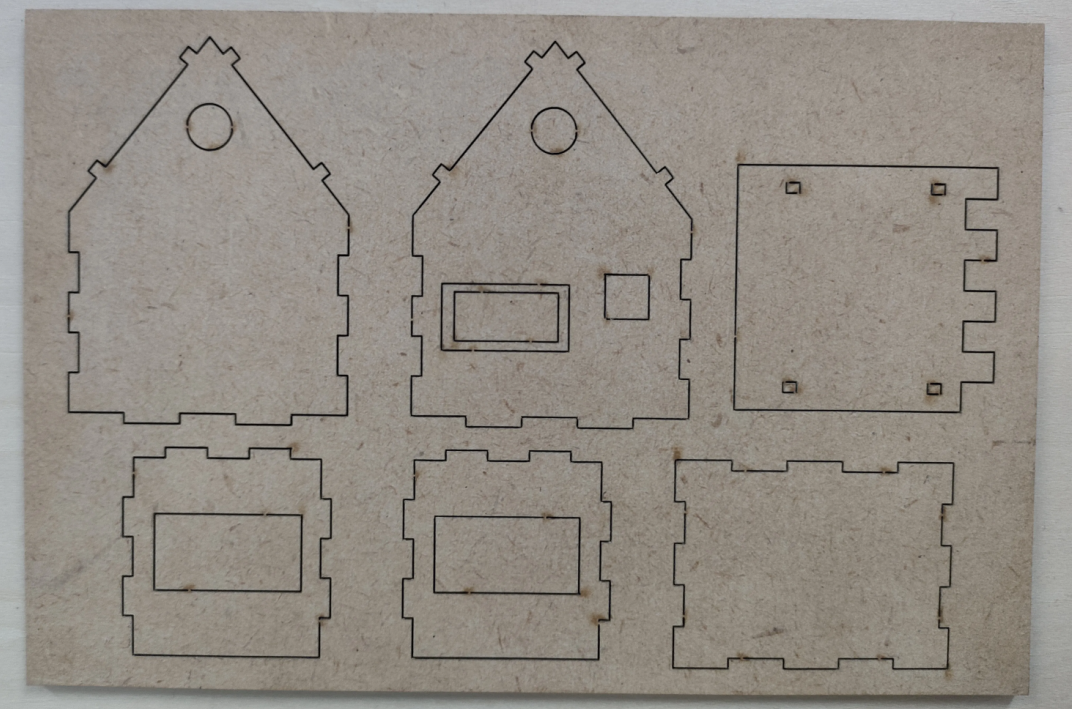

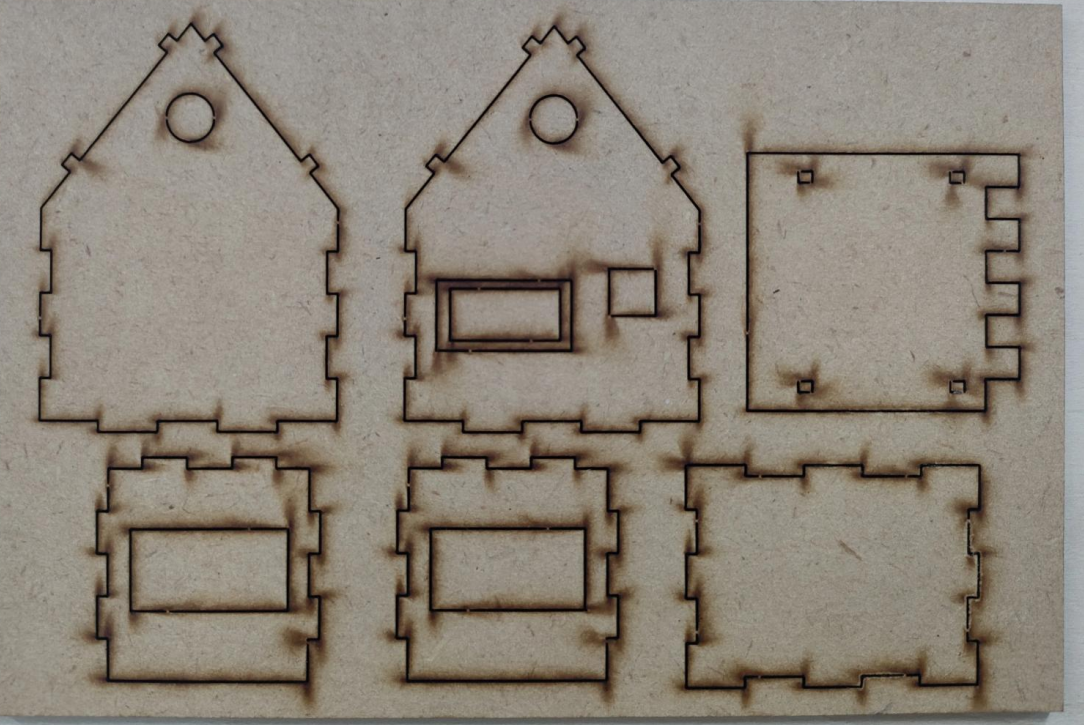

El corte por láser implica una mayor producción de energía, lo que puede causar acumulación de calor localizada o incluso combustión. La presión de aire fuerte ayuda a controlar la temperatura y reducir el riesgo de quemaduras.

La alta presión de aire también limpia los desechos vaporizados de la trayectoria de corte de manera eficiente, evitando que los residuos se adhieran a la superficie. Esto da como resultado bordes más limpios y un acabado más suave.

4,2 Ajuste por tipo de material

Los materiales reaccionan de manera diferente a la presión del aire, por lo que un control preciso es esencial para mantener la calidad del procesamiento láser.

4.2.1 Acrílico

Alta asistencia de aire durante el corte láser acrílico puede causar un enfriamiento rápido, lo que lleva a una apariencia esmerilada o nublada en los bordes. Una presión de aire más baja permite un enfriamiento más lento, lo que ayuda a preservar la claridad y suavidad del acrílico. La presión de aire debe ajustarse en función del efecto visual deseado.

4.2.2 Caucho, silicona y piedra

Caucho, silicona y piedra generan una gran cantidad de polvo durante el grabado láser. Si el polvo no se elimina rápidamente, puede acumularse y solidificarse en la superficie, lo que resulta en patrones borrosos o distorsionados.

Para lograr resultados claros, puede ser necesaria una presión de aire más fuerte tanto para el grabado con láser como para el corte, de modo que los desechos se expulsen del área de trabajo.

4.2.3 Azulejos de cerámica de zirconia

El grabado láser de baldosas cerámicas de zirconia requiere una presión de aire estable dentro del rango de 7-8 psi. La presión de aire inadecuada puede conducir a un enfriamiento insuficiente y puede hacer que el material se agriete.

Sin embargo, una presión excesiva puede enfriar la superficie demasiado rápido y afectar la calidad del grabado. Un ajuste de presión constante y moderadamente alta es importante para lograr resultados limpios sin dañar la baldosa.

4.2.4 Papel

El papel es liviano y delicado, por lo que es propenso a desplazarse bajo una alta presión de aire. Sin embargo, la baja presión de aire puede dar como resultado bordes quemados. Para resolver esto, se puede usar una fuerte presión de aire junto con una cinta adhesiva o una mesa de vacío para mantener el papel en su lugar.

Este enfoque ayuda a mantener tanto la calidad del borde como la estabilidad del material durante el corte por láser.

Recomendaciones de asistencia aérea por método de procesamiento y tipo de material.

Cómo determinar la mejor configuración de asistencia de aire

En el procesamiento láser, no existe una configuración de asistencia de aire de talla única. El nivel óptimo debe ajustarse dinámicamente en función de las condiciones de corte o grabado en tiempo real. Cuando los ajustes predeterminados produzcan resultados anormales o subóptimos, utilice las siguientes pautas para ajustar la asistencia de aire.

5,1 Manejo de la ignición durante el procesamiento láser

Si se produce ignición, aumente inmediatamente la asistencia de aire hasta que se suprima la llama. Si la asistencia de aire completo no logra extinguir el fuego, use un soplador de aire auxiliar o cambie a un material más resistente al fuego para garantizar un procesamiento seguro.

5,2 Tratar con residuos o tinción cerca de líneas de corte

Si aparecen residuos o manchas cerca de las líneas de corte, aumente gradualmente la asistencia de aire hasta que el área de corte esté limpia y libre de depósitos. Estas manchas son causadas típicamente por partículas vaporizadas que no se han eliminado completamente durante el corte.

5,3 Reducción de las manchas de polvo en forma de abanico alrededor de las áreas grabadas

Las manchas de polvo en forma de abanico alrededor de las áreas grabadas generalmente se pueden limpiar, pero la apariencia frecuente a menudo indica una asistencia excesiva de aire. En este caso, reduzca la intensidad de la asistencia de aire de forma incremental hasta que la superficie grabada permanezca limpia y afilada sin contaminación visible.

5,4 Mejores prácticas para los ajustes de presión de aire

Al ajustar la presión de aire, ajuste en incrementos de 0,5 psi y observe el resultado en cada paso hasta que se logre el resultado deseado.

Es fundamental asegurarse de que la presión del aire nunca caiga tan bajo que comprometa la seguridad, especialmente al permitir brotes o quemaduras. Mantener una presión mínima segura es esencial para un funcionamiento estable y fiable.

6. Conclusión

Ya sea que esté grabando con láser cerámicas delicadas o cortando acrílico grueso, la configuración de asistencia de aire adecuada puede marcar una diferencia significativa. Al comprender cómo la dirección del flujo de aire, el tamaño de la boquilla y la presión del aire interactúan con materiales específicos, puede reducir defectos, mejorar la calidad de salida y reducir el riesgo de incendio o contaminación.

Con un ajuste cuidadoso y observación constante, la asistencia de aire se convierte en una herramienta poderosa para optimizar su flujo de trabajo láser.
