Gantry vs Galvo All You Need To Know About Laser Motion Control Systems

En las máquinas láser, el sistema de control de movimiento juega un papel vital. Si el rayo láser es la pluma, el sistema de control de movimiento es la mano experta que lo guía. Solo con un control de movimiento preciso puede el láser seguir rutas programadas y ofrecer resultados limpios y precisos.

En este artículo, explicaremos cómo funcionan los sistemas de control de movimiento láser, compararemos los sistemas de pórtico y galvo, discutiremos problemas comunes relacionados con el movimiento y compartiremos consejos prácticos de mantenimiento y actualización. Esto le ayudará a comprender mejor una de las partes más importantes de cualquier máquina láser.

¿Qué es un sistema de control de movimiento láser?

Un sistema de control de movimiento láser es la parte de una máquina láser responsable de mover el rayo láser o la pieza de trabajo a lo largo de una trayectoria definida. Traduce los archivos de diseño digital en un movimiento mecánico u óptico preciso, lo que permite que el láser corte, grabe o marque materiales con precisión.

Al igual que un brazo robótico que sigue un conjunto de comandos, el sistema de control de movimiento garantiza que el cabezal láser, o en algunos sistemas, el propio rayo láser, siga la ruta programada en sincronía con la salida del láser.

¿Por qué importa un sistema de control de movimiento láser?

Al evaluar una máquina láser, muchas personas se centran principalmente en la potencia del láser. Sin embargo, el sistema de control de movimiento es igual de importante porque afecta directamente la precisión, la velocidad, la estabilidad y la fiabilidad a largo plazo.

2,1 Precisión y repetibilidad

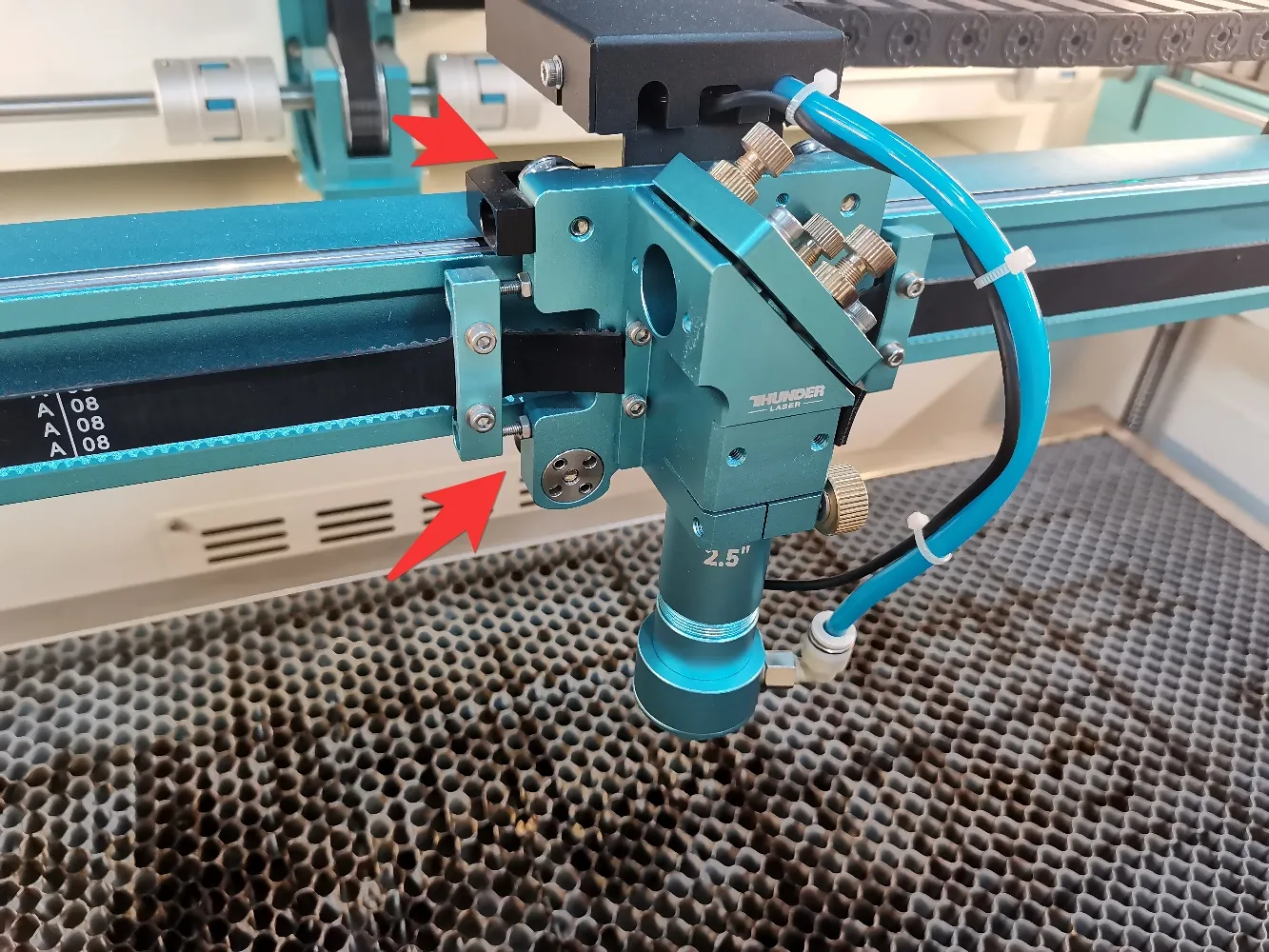

Cualquier flojedad en las correas, el contragolpe en los rieles guía o el retraso de la señal del controlador pueden hacer que el cabezal láser se desvíe de su trayectoria prevista. Esto puede dar como resultado cortes desalineados, grabados fantasmas o gráficos distorsionados, especialmente en diseños detallados o en capas.

2,2 Velocidad de procesamiento y eficiencia

Un sistema de control de movimiento de alta calidad admite un movimiento rápido y estable con un retraso mínimo durante la aceleración y la desaceleración. Los sistemas con servomotores y control de circuito cerrado pueden mantener trayectorias más precisas a velocidades más altas, lo que ayuda a mejorar la productividad.

2,3 Estabilidad y rendimiento a largo plazo

Durante el funcionamiento continuo, un sistema de control de movimiento mal diseñado puede sobrecalentarse, vibrar o acumular errores de posicionamiento. En los flujos de trabajo automatizados y la producción por lotes, la estabilidad es fundamental. El diseño mecánico fuerte y la selección material apropiada ayudan a la máquina a realizar confiablemente durante períodos de trabajo largos.

¿Cómo funciona un sistema de control de movimiento láser?

El sistema de control de movimiento comienza a funcionar tan pronto como se envía un archivo de trabajo a la máquina láser. El controlador interpreta las instrucciones de diseño, generalmente en forma de datos vectoriales o código G, y envía señales precisas a los controladores del motor.

Los conductores entonces ordenan stepper o servomotores para moverse. Estos motores accionan el sistema de transmisión, como correas, tornillos de avance o engranajes, para volver a colocar el cabezal láser o los espejos de escaneo a lo largo de la trayectoria prevista.

Esta cadena de acciones depende de tres atributos clave: precisión, estabilidad y sincronización. Si alguna parte del sistema responde demasiado lentamente, de manera imprecisa o inconsistente, el resultado puede ser defectos visibles, como cortes desalineados, grabado borroso o reducción de la eficiencia del procesamiento.

Gantry vs. Galvo: ¿Cuál es la diferencia?

Las máquinas láser generalmente dependen de dos tipos principales de sistemas de control de movimiento: sistemas de pórtico y sistemas galvo. Ambos mueven el rayo láser a través del material, pero utilizan mecanismos y componentes muy diferentes.

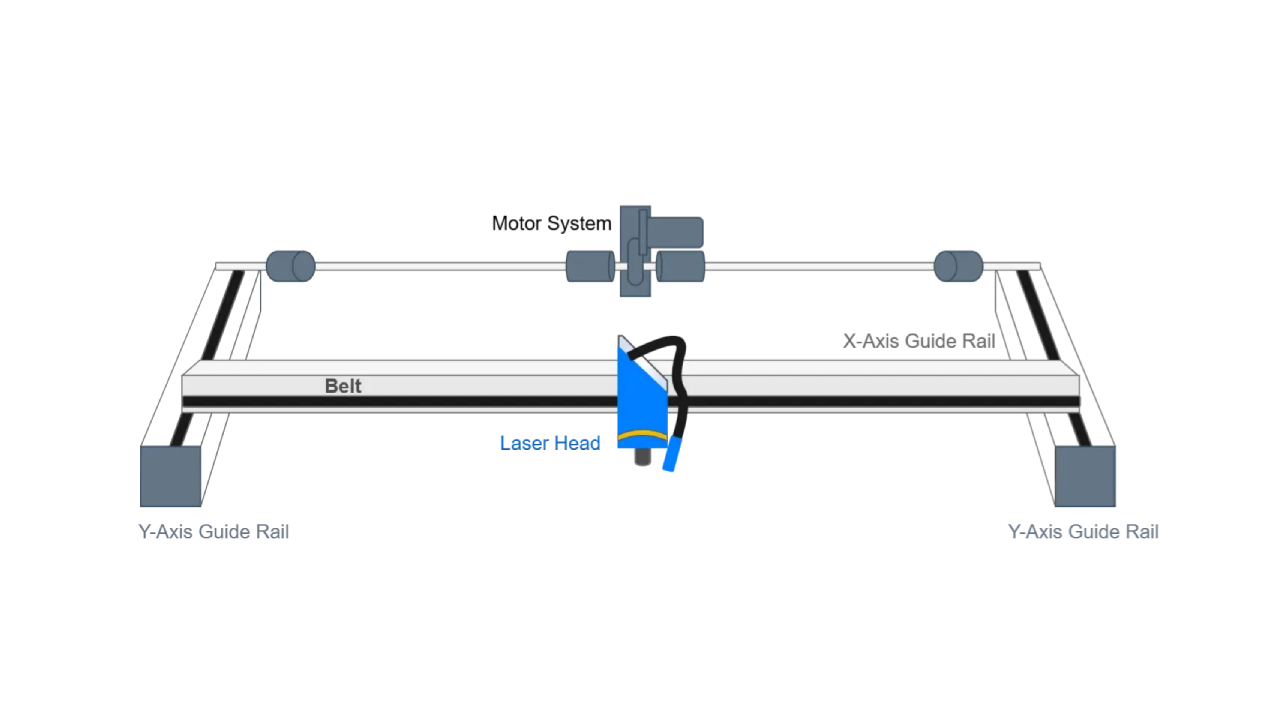

4,1 Sistema de movimiento de pórtico

Un sistema de pórtico mueve todo el cabezal láser a lo largo de los ejes X e Y. Por lo general, es impulsado por motores paso a paso o servomotores a través de correas dentadas, tornillos de bolas o engranajes de piñón y cremallera. Esta estructura admite el procesamiento de gran formato y el corte más profundo, lo que la hace adecuada para grabar o cortar piezas de trabajo más grandes.

4.1.1 Motores paso a paso y servomotores

Los motores impulsan un movimiento lineal preciso a lo largo de los ejes X e Y mediante ejes giratorios conectados a partes de transmisión mecánica.

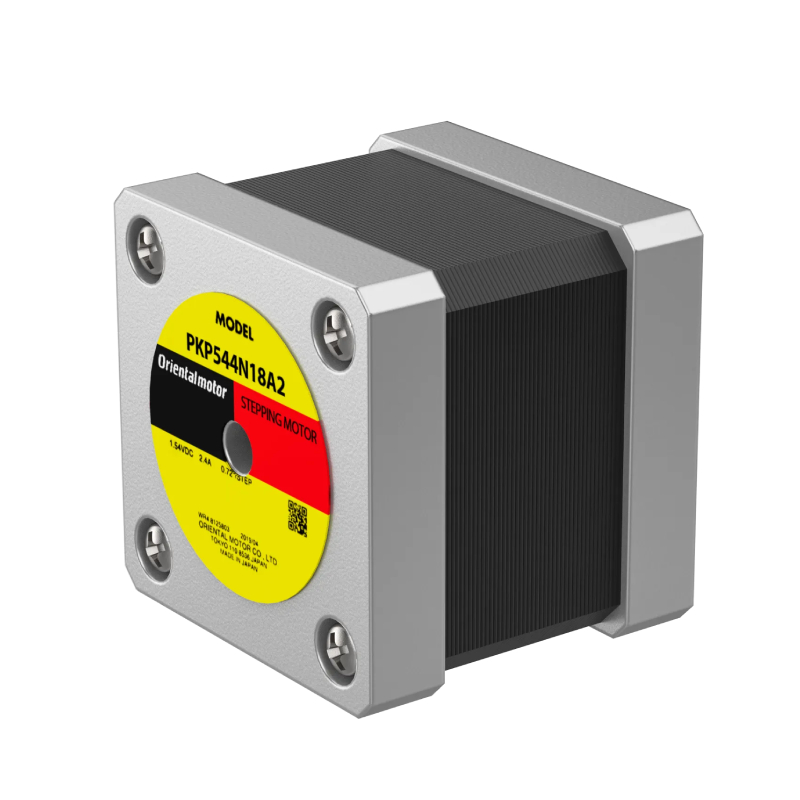

Motores paso a pasoSon rentables y fáciles de controlar, lo que los hace comunes en máquinas láser pequeñas y medianas. Sin embargo, a altas velocidades, pueden perder pasos, lo que puede reducir la precisión posicional.

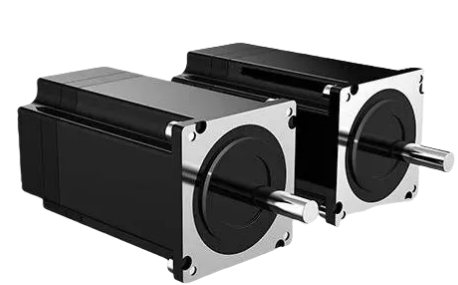

Servo motoresUtilizar codificadores para el control de retroalimentación de bucle cerrado. Ofrecen una mayor capacidad de respuesta y estabilidad, lo que los hace adecuados para sistemas láser de gama media, alta o alta velocidad.

4.1.2 Mecanismos de transmisión

Los mecanismos de transmisión convierten la rotación del motor en un movimiento lineal suave y controlado del cabezal láser.

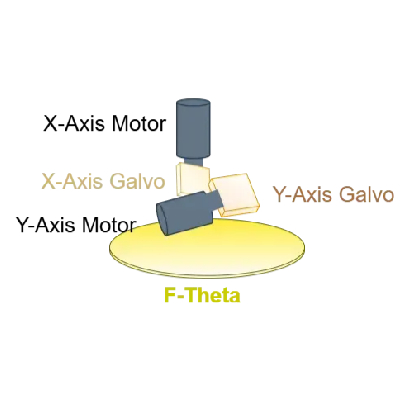

4,2 Sistema de movimiento Galvo

Un sistema galvo dirige el rayo láser utilizando espejos de rotación rápida en lugar de mover todo el cabezal láser a través de la superficie de trabajo. Esto hace que los sistemas galvo sean compactos y extremadamente rápidos. Se usan comúnmente para el marcado de alta velocidad, el micro-grabado y los sistemas de producción en línea, pero generalmente se limitan a campos de trabajo más pequeños debido a las limitaciones ópticas.

Tabla de comparación: sistemas de movimiento láser de pórtico y galvo.

4,3 Configuraciones de transmisión y escenarios de aplicación

Los sistemas de control de movimiento láser se pueden configurar de diferentes maneras según el tamaño de la máquina, los requisitos de procesamiento y los objetivos de precisión. La tabla siguiente compara configuraciones de movimiento comunes y sus aplicaciones típicas.

Tabla de comparación: configuraciones y aplicaciones comunes de movimiento láser.

Cómo mantener y actualizar su sistema de control de movimiento láser

El sistema de control de movimiento en una máquina láser, especialmente los mecanismos accionados por correa, funciona bajo carga mecánica y fricción continuas. Sin un mantenimiento adecuado, la calidad del corte puede disminuir, los componentes pueden desgastarse prematuramente y la máquina puede volverse menos confiable. El cuidado regular y las actualizaciones oportunas son esenciales para la precisión, la estabilidad y el rendimiento a largo plazo.

5,1 mantenimiento de rutina y consejos de monitoreo

5.1.1 Compruebe la tensión de la correa regularmente

5.1.2 Correas limpias y rieles guía

5.1.3 Inspeccione las poleas y los cojinetes del motor

5,2 Actualizaciones del sistema y consejos de calibración

Con el tiempo, incluso los sistemas de movimiento fuertes pueden experimentar desgaste y precisión reducida. Las actualizaciones y la recalibración adecuada ayudan a mantener el rendimiento y reducir el tiempo de inactividad.

5.2.1 Actualizar los materiales de la correa

5.2.2 Realizar la calibración de precisión

5.2.3 Reemplazar los componentes críticos según sea necesario

5,3 Consejos de solución de problemas: lo que le están diciendo los errores de movimiento del láser

Incluso con un mantenimiento regular, los problemas de movimiento pueden aparecer después de un uso prolongado. Reconocer los síntomas temprano puede ayudarlo a identificar la causa raíz y evitar costosos tiempos de inactividad.

Guía de referencia rápida: problemas comunes del sistema de movimiento y causas probables.

Aprenda más:Guía de solución de problemas de la cortadora láser | Thunder Laser Official

6. Conclusión

Un sistema de control de movimiento láser es la columna vertebral de cualquier máquina láser. Determina con qué precisión, eficiencia y fiabilidad el láser puede seguir su trayectoria prevista. Ya sea que use una configuración de pórtico o galvo, comprender cómo funciona cada componente hace que sea más fácil mantener el rendimiento y solucionar problemas.

Desde motores paso a paso y servomotores hasta correas, rieles guía, espejos galvo y lentes F-Theta, cada componente desempeña un papel en convertir los diseños digitales en resultados del mundo real. Al elegir la configuración de movimiento correcta y mantenerla bien mantenida, puede lograr una mejor velocidad, precisión y calidad general de procesamiento láser.
