Air Assist Systems in Laser Machines All You Need to Know

Si eres nuevo en el grabado o corte láser de escritorio, es posible que te hayas hecho estas preguntas: ¿Por qué se queman mis bordes cortados? ¿Por qué mis lentes y espejos se ensucian tan rápido? ¿Por qué cortar materiales más gruesos toma mucho tiempo y aún deja marcas de quemaduras?

Es posible que ya haya intentado ajustar la potencia del láser o reducir la velocidad, solo para ver una mejora limitada. En muchos casos, estos síntomas están estrechamente relacionados con el sistema de asistencia aérea en lugar de la configuración de potencia del láser solo.

En este artículo, explicaremos qué hace un sistema de asistencia de aire, sus componentes principales, las diferencias entre los sistemas de asistencia de aire simple y doble, quién realmente necesita asistencia de aire dual y cómo mantener u optimizar el flujo de aire para obtener mejores resultados de corte y grabado láser.

¿Qué es el sistema de asistencia de aire en una máquina láser?

Cuando un láser corta o graba material, produce calor, humo, humos y partículas de material. Para mantener el área de trabajo más limpia y mejorar los resultados del procesamiento, la mayoría de los sistemas láser modernos utilizan un sistema de asistencia de aire.

UnSistema de ayuda del aireDirige una corriente continua de aire comprimido o gas sobre la superficie del material durante el grabado o corte láser. Este flujo de aire generalmente se administra a través de una boquilla cerca del cabezal láser.

La asistencia de aire no solo se usa para limpiar el humo o enfriar la pieza de trabajo. También ayuda a mejorar la calidad del corte, proteger los componentes ópticos y reducir los riesgos de procesamiento. Sus principales funciones incluyen:

2. componentes principales de los sistemas de asistencia de aire en máquinas láser

Los sistemas de asistencia de aire generalmente se componen de tres partes principales: una bomba de aire o compresor de aire, un tubo de aire con un regulador de presión y una boquilla. Cada parte afecta la estabilidad del flujo de aire, el control de la presión y la calidad final del procesamiento láser.

2,1 Bomba de aire o compresor de aire

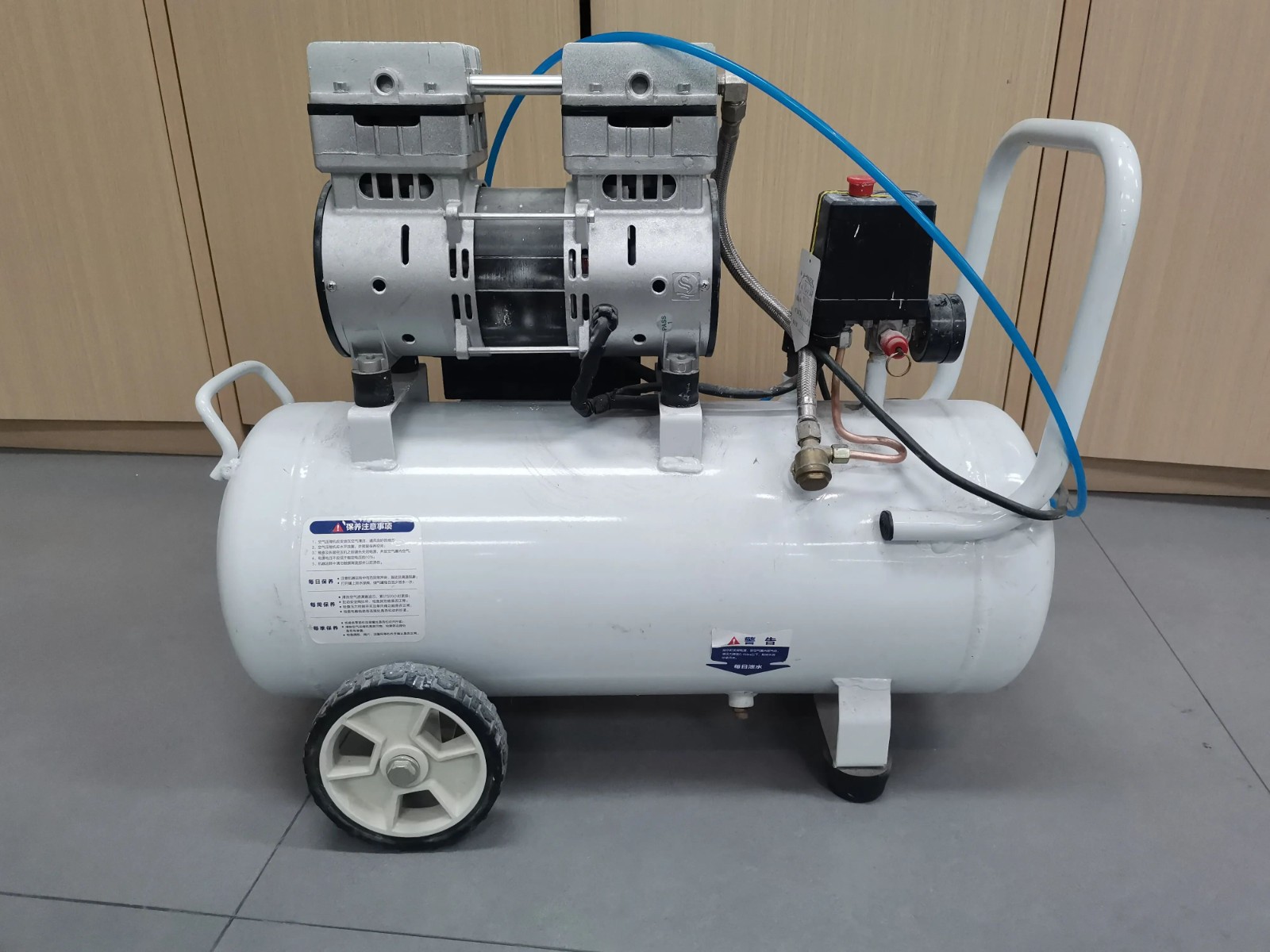

Las bombas de aire y los compresores de aire proporcionan una fuente continua de flujo de aire. La elección entre una bomba de aire y un compresor de aire depende de la presión requerida y el volumen de flujo de aire para el sistema láser.

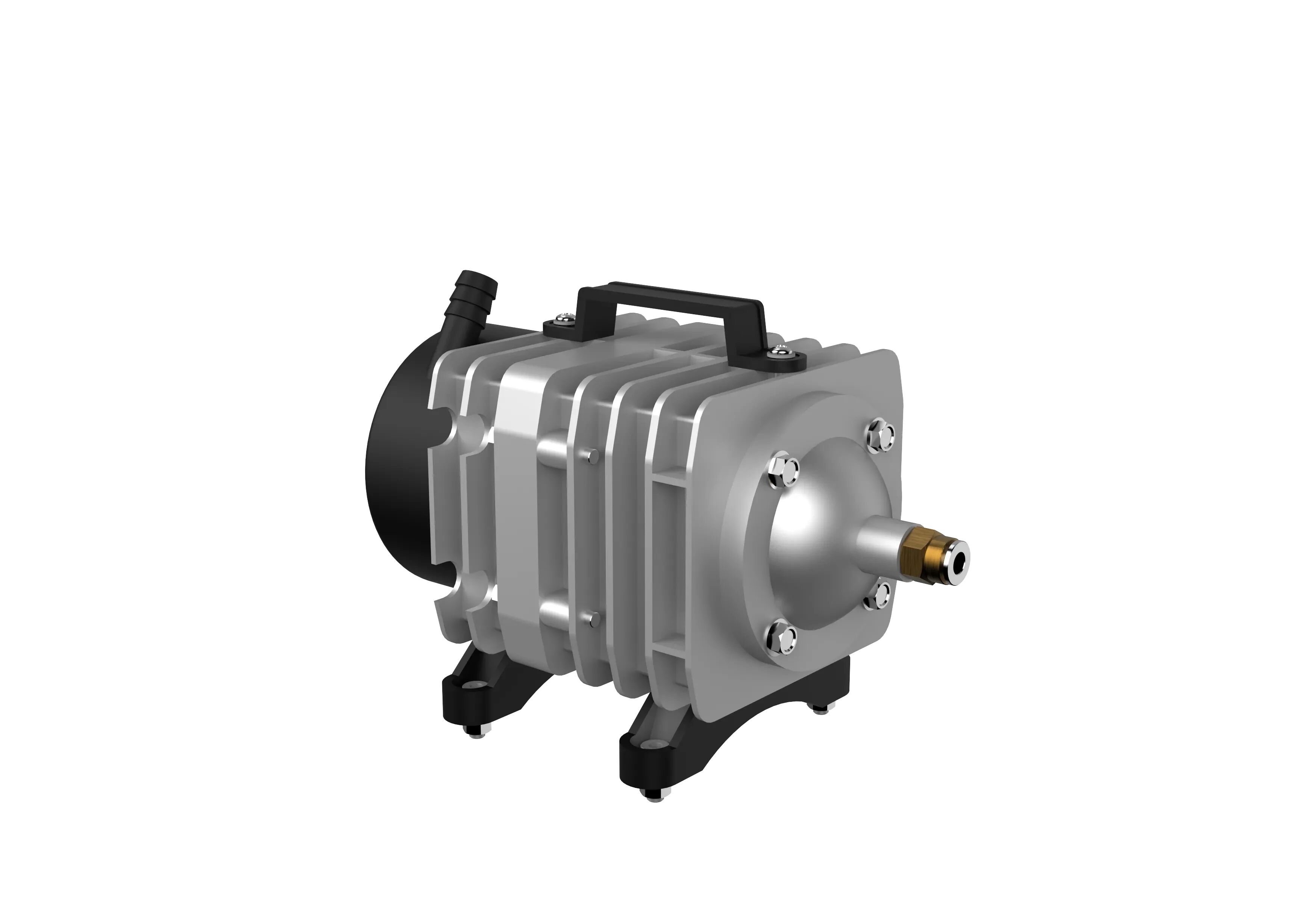

Las bombas de aire generalmente entregan un flujo de aire constante pero de menor presión, que es suficiente para muchas máquinas láser de nivel de entrada y tareas de grabado liviano. Son más silenciosos, compactos y más fáciles de mantener. Los compresores de aire generan una presión más alta y un mayor volumen de flujo de aire, lo que los hace más adecuados para máquinas láser profesionales o industriales que necesitan un flujo de aire más fuerte para cortar o procesar materiales pesados.

Tabla de comparación: bomba de aire vs. compresor de aire.

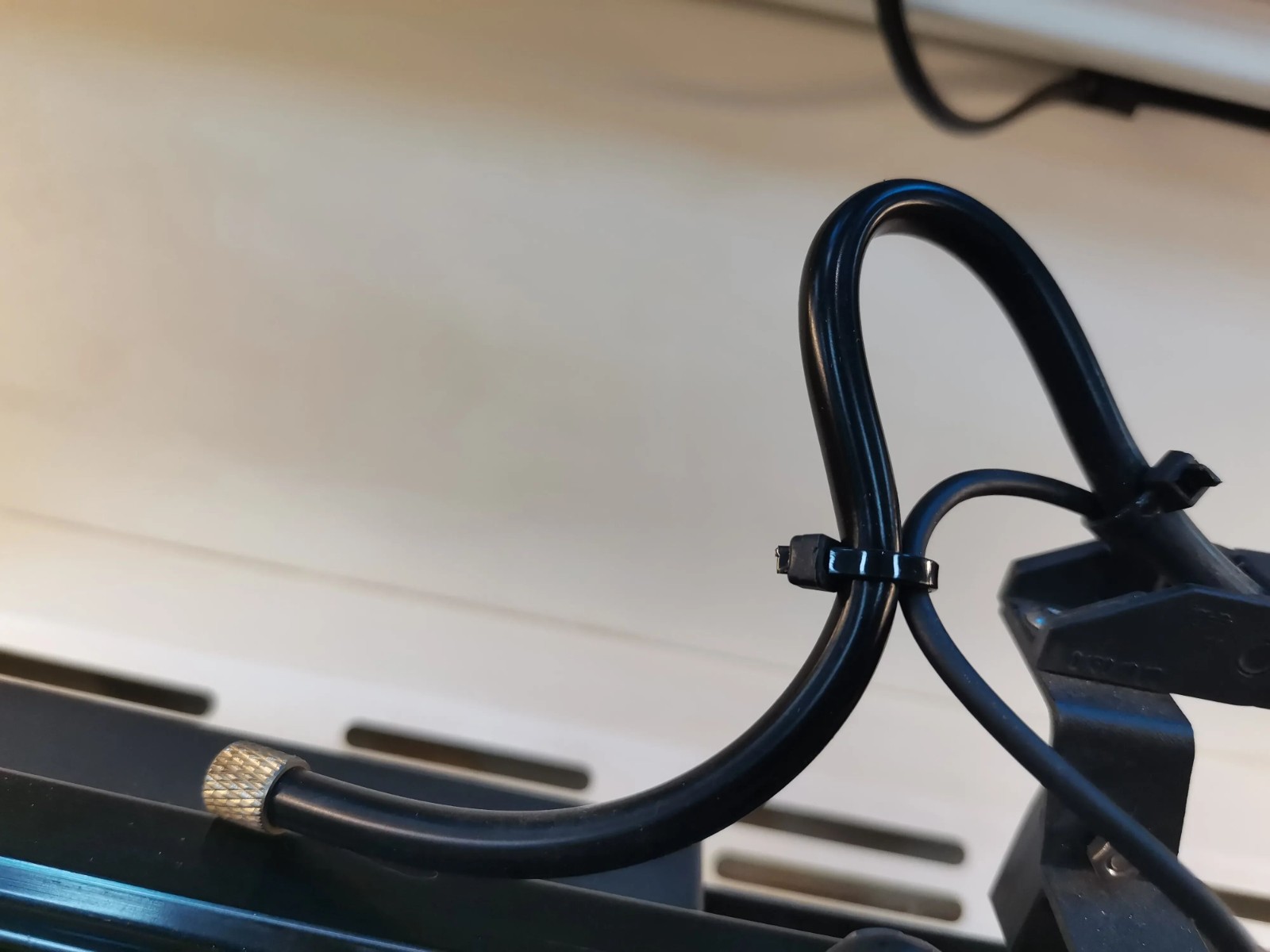

2,2 Tubo de aire y regulador de presión

Los tubos de aire y los reguladores de presión suministran flujo de aire a la boquilla y controlan la velocidad y la presión del flujo de aire. El tubo de aire actúa como el camino entre la fuente de aire y la cabeza del láser, mientras que el regulador de presión afina el flujo de aire antes de que llegue a la boquilla.

Juntos, ayudan a garantizar que la cantidad correcta de aire llegue al punto de procesamiento de manera consistente y confiable. Esto mejora la estabilidad de corte y grabado al tiempo que ayuda a proteger los componentes clave de la máquina.

2,3 Boquilla

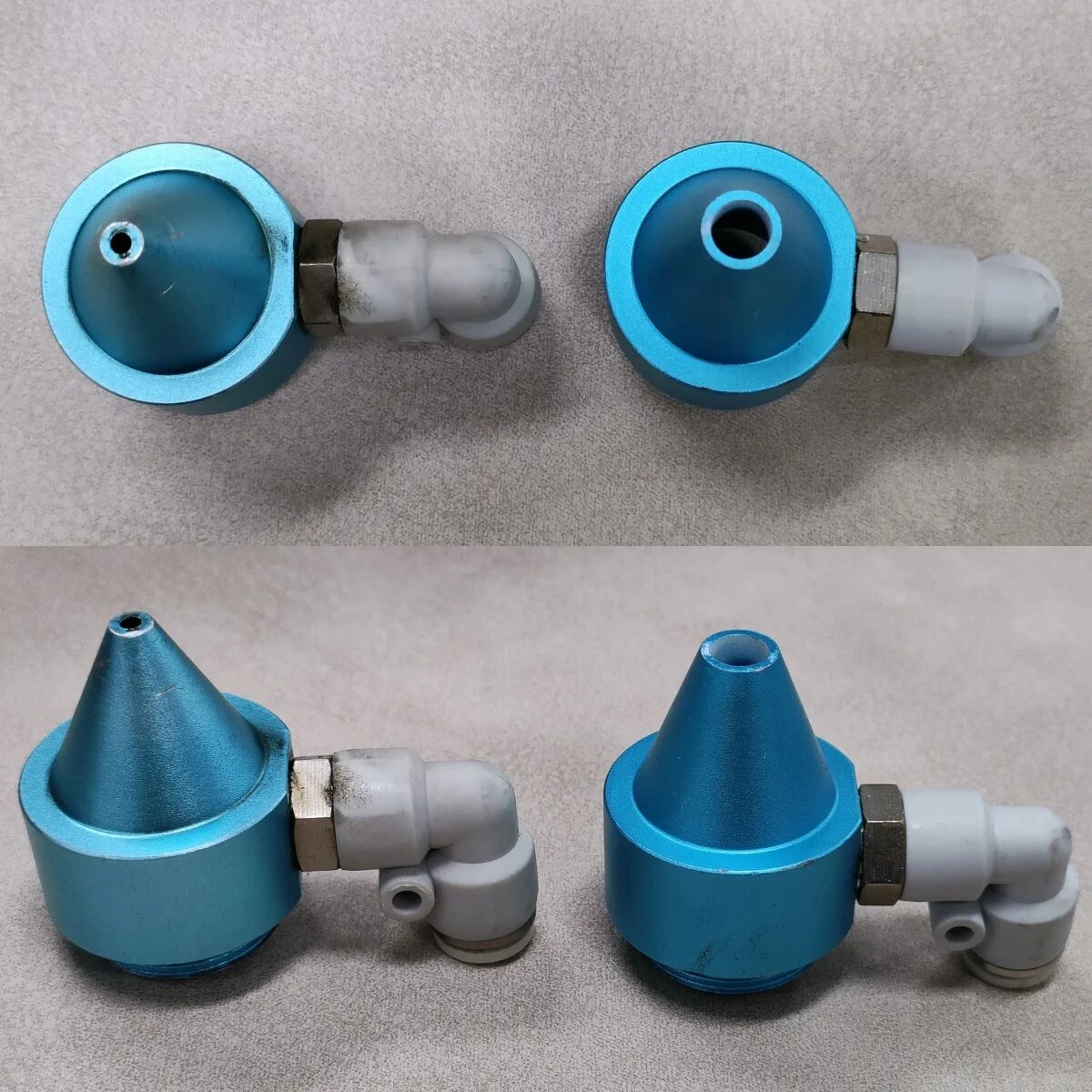

La boquilla dirige y da forma al flujo de aire sobre el área de procesamiento láser. Concentra el aire comprimido exactamente donde el rayo láser interactúa con el material. La boquilla a menudo es cónica, y su tamaño y ángulo afectan fuertemente la forma en que elimina el humo, los desechos y el calor de la superficie cortada o grabada.

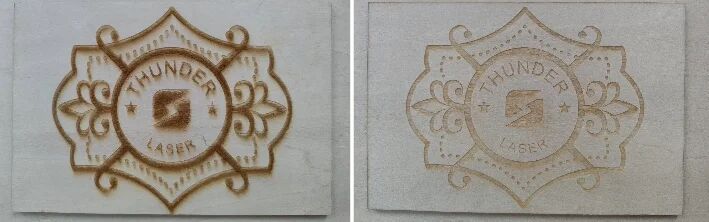

El tamaño de la boquilla determina cuán concentrado está el flujo de aire. Las boquillas estrechas concentran el flujo de aire en una corriente apretada, lo que es útil para cortar materiales más gruesos y evitar la acumulación de residuos. Las boquillas anchas crean un flujo de aire más amplio y suave, haciéndolos más adecuados para el grabado y el procesamiento acrílico donde el enfriamiento excesivo puede causar un borde esmerilado o nebuloso.

Tabla de comparación: Boquilla estrecha frente a boquilla ancha.

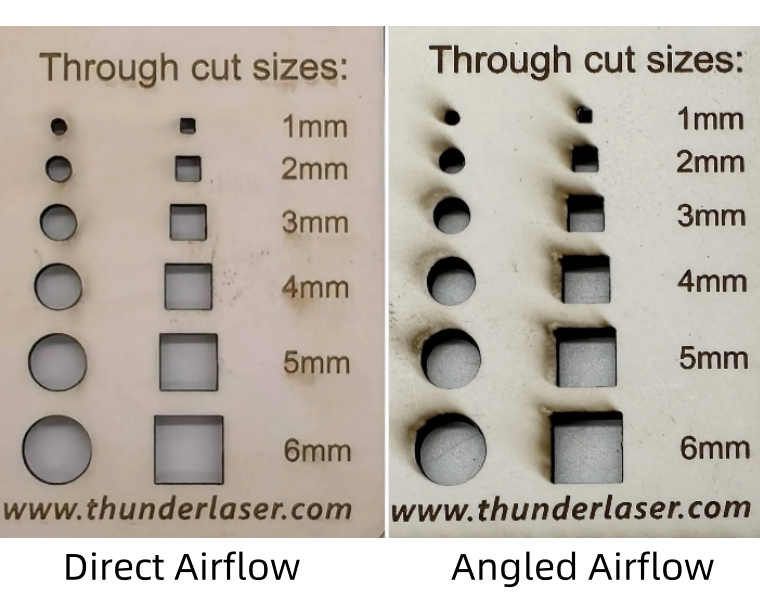

El ángulo de la boquilla también importa. El flujo de aire directo sopla hacia abajo a lo largo del eje del láser, mientras que el flujo de aire en ángulo empuja el humo y los escombros desde el lado. El flujo de aire directo es fuerte y efectivo para cortes gruesos, pero el humo puede elevarse hacia la lente. El flujo de aire en ángulo puede reducir la contaminación de la lente desviando los humos hacia los lados.

Tabla de comparación: flujo de aire directo vs. flujo de aire angulado.

3. sistema de asistencia de aire único vs. sistema de asistencia de aire dual: ¿cuál es mejor?

Cuando se trabaja con diferentes materiales o la combinación de grabado y corte en un trabajo,Requisitos de flujo de airePuede variar significativamente. Grabar diseños delicados en madera o cuero puede requerir un flujo de aire suave, mientras que cortar acrílico grueso o MDF a menudo necesita un flujo de aire más fuerte y más enfocado.

Aquí es donde el diseño del sistema de asistencia aérea se vuelve importante. Un único sistema de asistencia de aire es simple y rentable, mientras que un sistema de asistencia de aire dual proporciona más control para flujos de trabajo de grabado y corte mixtos.

3,1 Sistema de asistencia de aire único

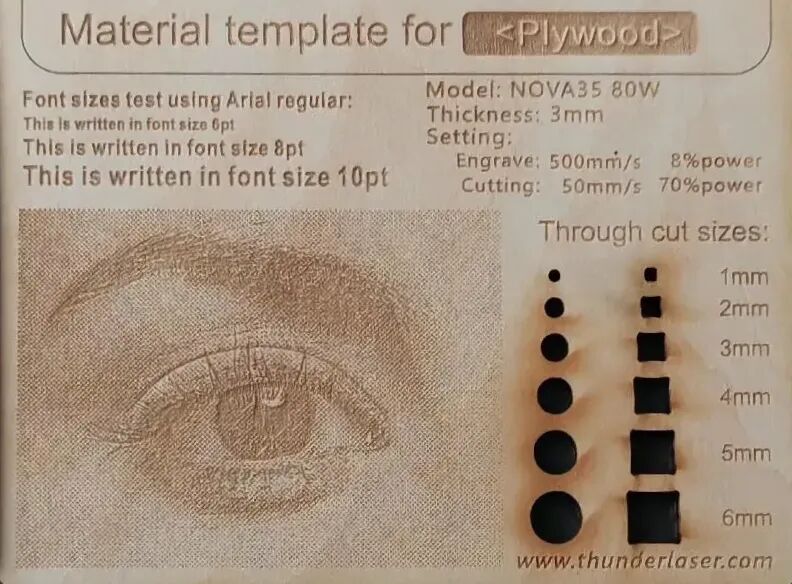

La mayoría de las máquinas láser básicas están equipadas con un solo sistema de asistencia de aire. En esta configuración, un canal de flujo de aire suministra una corriente de presión fija o ajustada manualmente al cabezal láser. Es económico y generalmente suficiente para proyectos simples de corte o grabado, pero tiene limitaciones.

Debido a que solo hay un canal, los usuarios a menudo necesitan ajustar manualmente la presión del aire al cambiar entre grabado y corte. Para los trabajos que incluyen ambos procesos, esto puede ralentizar el flujo de trabajo y puede conducir a resultados inconsistentes.

Pros

Cons

3,2 Sistema de asistencia de aire dual

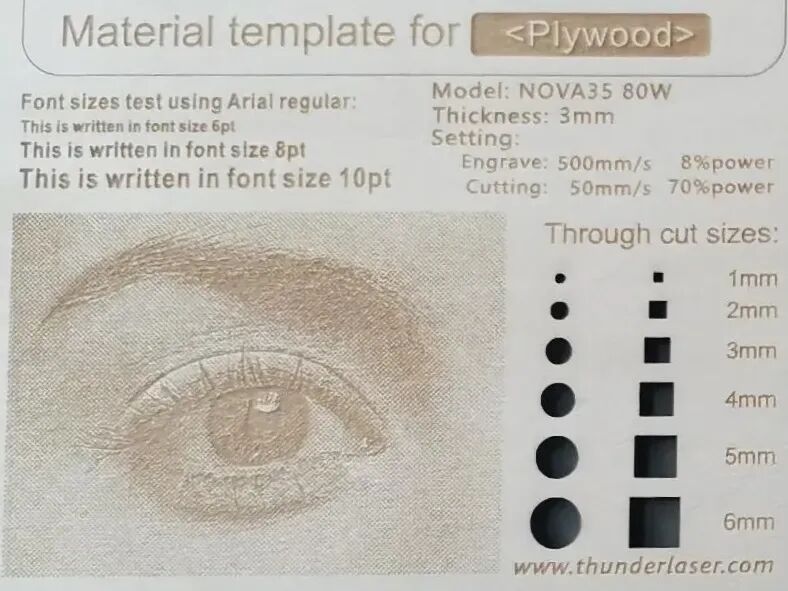

Un sistema de asistencia de aire dual utiliza dos canales de aire controlados independientemente, generalmente un canal de alta presión para cortar y un canal de baja presión para grabar. El flujo de aire se puede cambiar automáticamente a través del software o una válvula solenoide según el canal de procesamiento o el tipo de operación.

Esto elimina la necesidad de ajuste manual del flujo de aire y permite transiciones más suaves entre el grabado y el corte. Para los usuarios que manejan trabajos complejos que incluyen ambos procesos en una sola ejecución, la asistencia de aire dual puede mejorar la eficiencia, la consistencia y la calidad de salida.

La asistencia de aire dual también ofrece un mejor control sobre la seguridad y la protección del material. Puede reducir las marcas de quemaduras durante el grabado, mejorar la limpieza del borde durante el corte y ayudar a establecer umbrales de flujo de aire mínimo y máximo seguros.

Pros

Cons

3,3 Comparación del sistema de asistencia de aire simple frente a doble

3.3.1 Rendimiento

El rendimiento es donde los sistemas de asistencia de aire dual muestran una clara ventaja. Permiten el cambio automático entre alta y baja presión durante un solo trabajo, asegurando que el grabado y el corte utilizan un flujo de aire adecuado. Esto puede conducir a cortes más limpios, detalles de grabado más nítidos y menor riesgo de decoloración o deformación.

Un solo sistema de asistencia de aire puede ser estable para tareas básicas, pero carece de adaptabilidad. Los usuarios deben ajustar manualmente la presión de aire antes o entre trabajos, lo que ralentiza el flujo de trabajo y puede causar resultados de menor calidad si la configuración no se cambia correctamente.

3.3.2 Costo

Los sistemas individuales de asistencia de aire son más asequibles y, a menudo, están integrados en máquinas láser de nivel básico o de rango medio. Requieren menos componentes de control, lo que los hace atractivos para los aficionados o pequeños talleres con presupuestos limitados.

Los sistemas de asistencia de aire dual requieren componentes adicionales y pueden costar más por adelantado. Sin embargo, para los usuarios que trabajan en trabajos de producción de mayor volumen o de procesos múltiples, el rendimiento a largo plazo puede ser significativo debido a la mejora de la eficiencia y la reducción del retrabajo.

3.3.3 Configuración

Los sistemas de asistencia de aire individuales son fáciles de operar y generalmente solo requieren un ajuste manual a través de un regulador de presión o perilla. Los sistemas de asistencia de aire dual ofrecen un control más sofisticado, pero también implican más enrutamiento de flujo de aire y lógica de control.

Un método común es la conmutación de control electrónico, donde el controlador láser gestiona la bomba de aire y las válvulas solenoides. Los usuarios pueden asignar el comportamiento del flujo de aire según el tipo de operación, como el flujo de aire de baja presión para el grabado y el flujo de aire de alta presión para el corte.

Thunder Laser ya ha implementado el control de asistencia aérea dual inteligente en máquinas que admiten esta función, por lo que los usuarios no necesitan configurar todo el sistema desde cero.

Tabla de la comparación: solo sistema de la ayuda del aire contra sistema dual de la ayuda del aire.

¿Quién realmente necesita asistencia de aire dual en el procesamiento láser?

Si necesita un sistema de asistencia de aire dual depende de su flujo de trabajo, materiales, requisitos de calidad de salida y volumen de producción. La tabla siguiente muestra los perfiles de usuario comunes y las configuraciones recomendadas.

Ayuda aérea simple vs. doble: casos de uso adecuados según el tipo de usuario.

4,1 Pequeños talleres que con frecuencia corten materiales gruesos

Para las pequeñas tiendas de fabricación personalizada que cortan con frecuencia materiales en el rango de 3mm a 10mm, la precisión de corte, la calidad de los bordes y la eficiencia del flujo de trabajo afectan directamente los márgenes de beneficio. Un sistema de asistencia de aire dual puede ayudar al proporcionar un flujo de aire constante a alta presión durante las operaciones de corte.

Este flujo de aire ayuda a eliminar los desechos del punto de trabajo, mejora la limpieza de los bordes y admite cortes más rápidos y confiables con menos marcas de quemaduras.

4,2 Productos creativos y artesanales que necesitan grabado fino

Los productos como artículos de cuero hechos a mano, recortes de papel intrincados, placas grabadas en madera y regalos personalizados a menudo requieren detalles limpios y nítidos. Una ligera sobrequemadura o acumulación de residuos puede desenfoque del diseño y reducir la calidad del producto.

Un sistema de asistencia de aire dual permite un flujo de aire suave durante el grabado para proteger los detalles delicados, mientras que se puede usar un flujo de aire fuerte durante el corte para eliminar los desechos de manera eficiente. Esto mejora la calidad de salida y reduce el trabajo de post-procesamiento.

4,3 Usuarios que requieren estándares más altos de calidad del producto

Para los usuarios que producen señalización personalizada, regalos personalizados, productos de marca o artículos artesanales de primera calidad, las marcas de quemaduras visibles, los residuos y los detalles deficientes no son aceptables. Un sistema de asistencia de aire dual ofrece un mejor control sobre el flujo de aire, lo que ayuda a mantener bordes de corte suaves y reduce el daño térmico.

Esto puede reducir las tasas de defectos, reducir el retrabajo manual y mejorar la satisfacción del cliente.

Cómo mantener u optimizar los sistemas de asistencia de aire en máquinas láser

Un sistema de asistencia de aire bien mantenido es esencial para cortes limpios, grabado preciso y operación láser más segura. Para mantener el sistema funcionando bien, siga estos pasos clave.

5,1 Ajustar la presión del aire según la tarea

Ajuste el flujo de aire según el proceso. Use una presión más alta para cortar para eliminar los escombros y mejorar la calidad del borde. Use una presión más baja para el grabado para proteger superficies delicadas y preservar detalles finos. Evite ajustar la presión demasiado alta, ya que el flujo de aire excesivo puede dañar los materiales o afectar la calidad del grabado.

5,2 Coloque correctamente la boquilla

Alinee la boquilla con el punto focal láser. Manténgalo lo suficientemente cerca para despejar el humo y los escombros, pero no tan cerca que bloquee la viga o toque el material. Siempre revise la posición de la boquilla después de cambiar las lentes o trabajar con materiales de diferentes espesores.

5,3 Ajustes de prueba antes de la producción completa

Cada material reacciona de manera diferente al flujo de aire, el calor y la potencia del láser. Antes de la producción completa, ejecute una pequeña prueba para ajustar la presión del aire, la altura del enfoque, la posición de la boquilla, la potencia y la velocidad. Esto ayuda a evitar resultados inesperados y mejora la calidad final.

5,4 Mantener el sistema limpio y conectado

El polvo, las partículas carbonizadas y los residuos pueden acumularse con el tiempo. Inspeccione y limpie regularmente la boquilla y el tubo para evitar bloqueos. También verifique que todos los tubos y accesorios estén conectados de manera segura para que el flujo de aire permanezca estable durante el procesamiento.

5,5 Mejorar la calidad del aire para una mejor estabilidad

Si utiliza un compresor de aire, considere emparejarlo con un secador de aire refrigerado. Esto mantiene el suministro de aire más limpio y más seco, ayudando a evitar que la humedad se sopla sobre la pieza de trabajo. El aire seco y limpio es especialmente importante para materiales que pueden reaccionar mal a la humedad o la contaminación de la superficie.

6. Conclusión

Los sistemas de asistencia aérea desempeñan un papel fundamental en el procesamiento láser. Eliminan el humo y los desechos, reducen los brotes, protegen los componentes ópticos y mejoran la calidad de vanguardia y los detalles de grabado. Con la configuración de flujo de aire correcta y un mantenimiento constante, la asistencia de aire puede convertirse en una de las formas más efectivas de optimizar los resultados del láser.

Para los usuarios aficionados, un solo sistema de asistencia de aire puede ser suficiente para un trabajo simple. Para las pequeñas empresas, los talleres profesionales y los usuarios industriales, la asistencia de aire dual puede proporcionar un mejor control del proceso, resultados más limpios y una mayor eficiencia del flujo de trabajo.
