Laser Beam Focusing and Delivery Explained Optics, Beam Paths, and Maintenance

El nuevo cortador láser de CO2 de Liam parecía lo suficientemente poderoso como para cortar acrílico grueso, pero sus proyectos aún salieron mal. Los grabados de texto finos se veían borrosos, y los cortes limpios eran difíciles de lograr. Pasó horas ajustando la potencia y la velocidad, pero nada funcionó. Cuando finalmente se puso en contacto con nuestros especialistas en láser, la respuesta lo sorprendió: el haz no estaba correctamente enfocado y la ruta de entrega estaba ligeramente desalineada.

En esta guía, aprenderá cómo funciona el enfoque del haz láser, cómo los diferentes sistemas de suministro de haz afectan el rendimiento y cómo solucionar problemas y mantener su óptica para que sus grabados permanezcan nítidos y sus cortes permanezcan limpios.

1. Cómo funciona el enfoque de rayo láser

El enfoque del rayo láser determina la eficiencia con la que se entrega la energía a la superficie del material. Cuando un rayo láser se concentra en su punto más pequeño, su densidad de energía aumenta, lo que permite a la máquina grabar detalles finos y cortar materiales limpiamente. Un enfoque deficiente, por otro lado, puede provocar grabados borrosos, bordes quemados y un rendimiento de corte débil.

El enfoque del haz láser se logra típicamente usando elementos ópticos que convergen el haz en un pequeño punto en un plano focal definido. Dos de los métodos más comunes son las lentes de distancia focal fija y las lentes de campo F-Theta, cada una de las cuales sirve para diferentes aplicaciones.

1,1 Lentes focales fijas para grabado y corte láser estándar

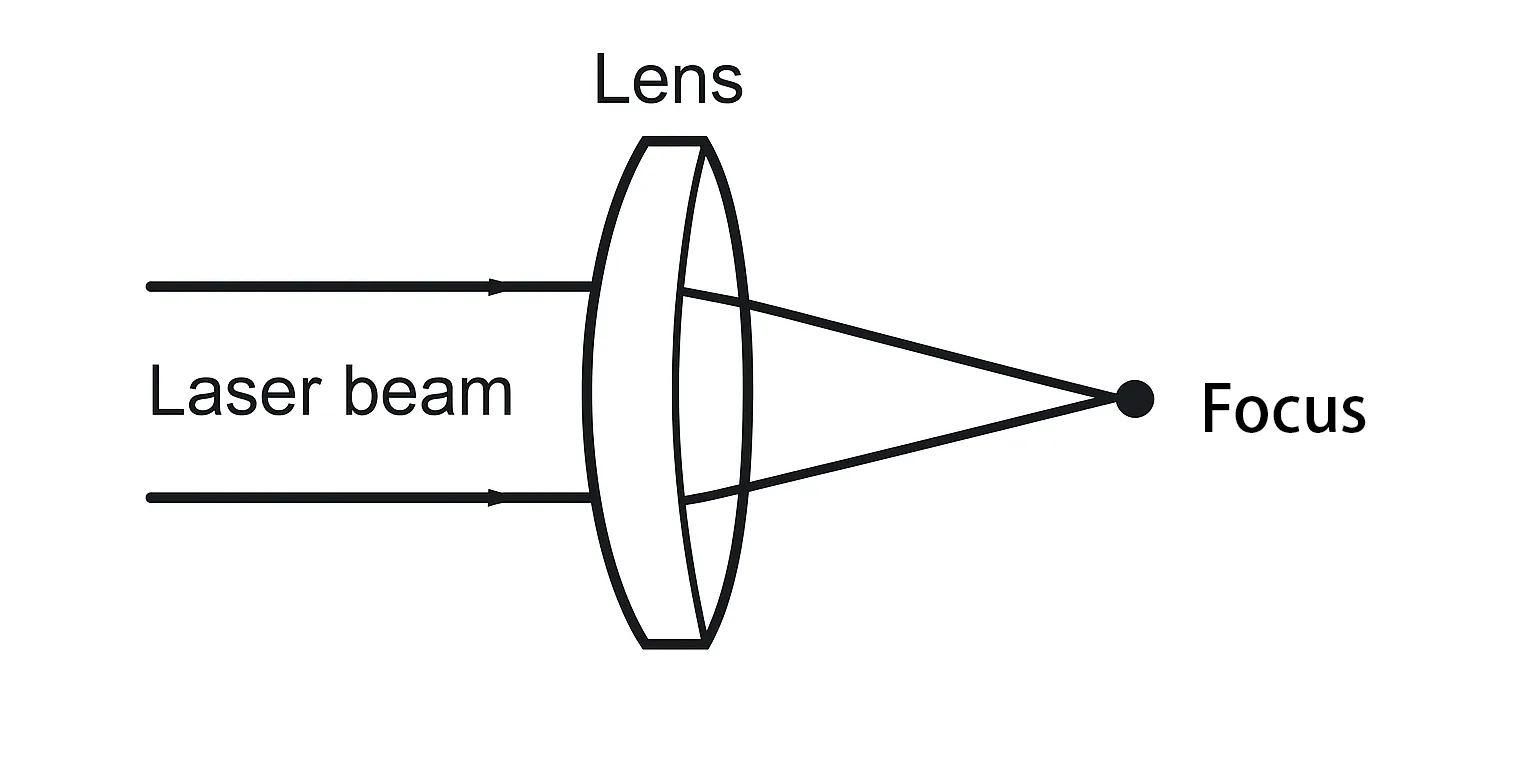

Una lente focal fija es uno de los métodos de enfoque de rayo láser más simples y más utilizados en máquinas láser de CO2 y diodo, incluidas máquinas como la serie Thunder Bolt. Enfoca el láser pasando el haz a través de una lente óptica convexa, que converge el haz hacia un punto focal. Cerca del plano focal, el diámetro del haz alcanza su tamaño mínimo, lo que lo hace adecuado para:

Puntos clave:

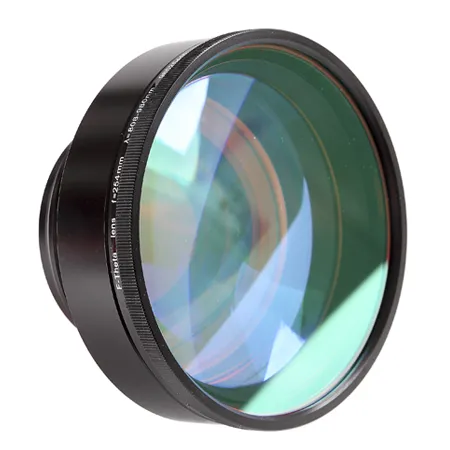

1,2 Lentes F-Theta para marcado de alta velocidad

Una lente F-Theta, A menudo utilizado en máquinas de marcado láser de fibra, está diseñado para sistemas de escaneo galvo. Ayuda a mantener un campo focal aproximadamente plano y un posicionamiento de punto predecible en el área de escaneo. Trabajando junto con espejos galvo, la lente F-Theta ayuda al láser a mantener un tamaño de punto más uniforme incluso cerca de los bordes del campo de marcado.

Esto hace que las lentes F-Theta sean adecuadas para el marcado y grabado de alta velocidad de metales, plásticos y otros materiales que requieren un marcado preciso de la superficie.

Puntos clave:

Tabla de comparación: métodos comunes de enfoque de haz láser.

2. Cómo funciona la entrega de rayo láser

Entrega de rayo láserSe refiere a cómo el haz viaja desde la fuente de láser a la pieza de trabajo. Un sistema de entrega de haz eficiente garantiza que la energía láser alcance el objetivo de manera precisa y consistente, al tiempo que minimiza las pérdidas ópticas y preserva la calidad del haz. Los diferentes tipos de láser utilizan diferentes métodos de entrega dependiendo de su longitud de onda, diseño y aplicación.

2,1 Sistemas de entrega de haz de espacio libre

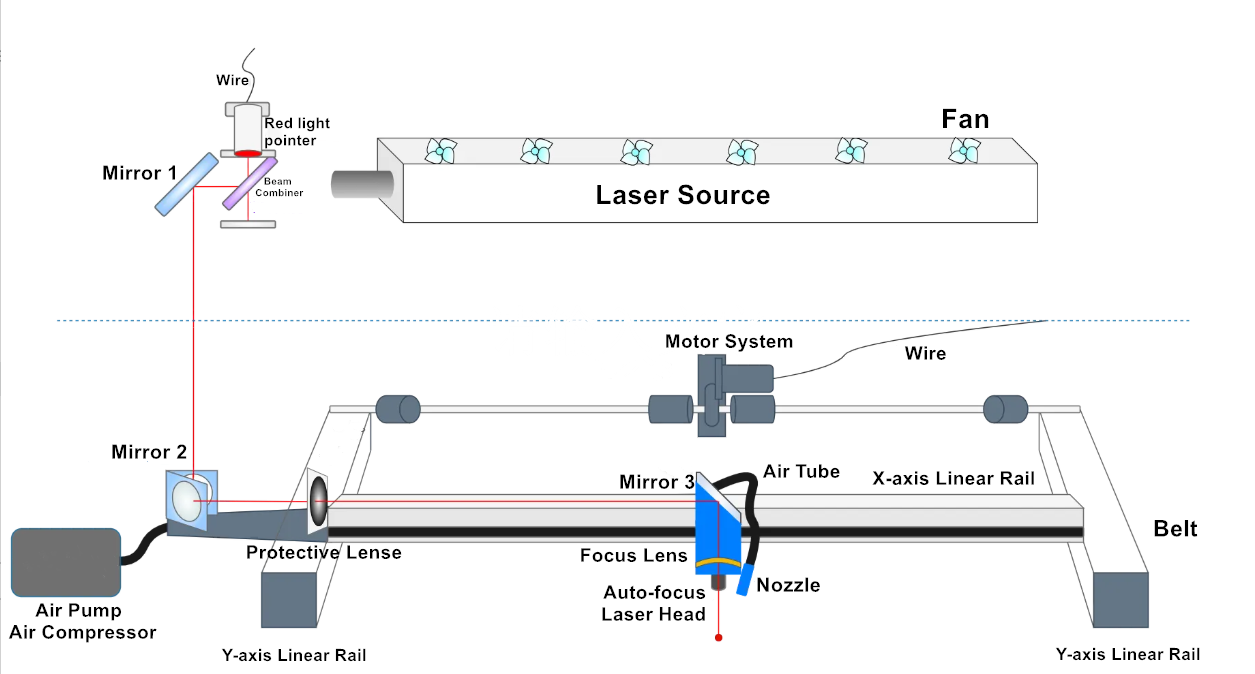

En muchos sistemas láser de CO2, el haz viaja a través de una trayectoria óptica abierta utilizando una serie de espejos de alta reflectividad. Estos espejos guían el rayo desde el tubo láser a la lente de enfoque y finalmente a la pieza de trabajo.

En los sistemas de suministro de haz de espacio libre, varios elementos ópticos desempeñan un papel central en la guía del haz y la preservación de su calidad.

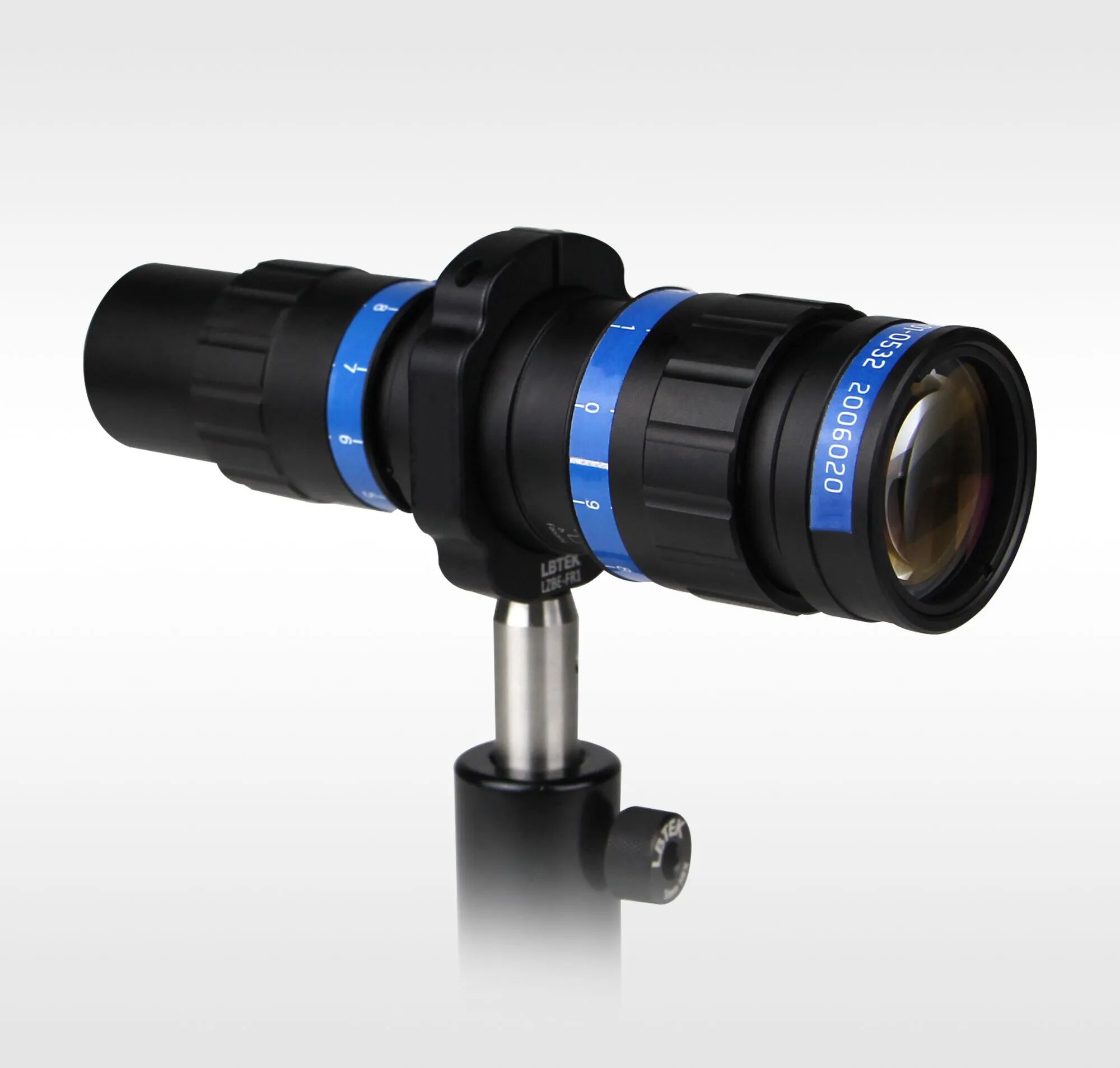

2.1.1 Expansor de haz

En sistemas de gama alta, se utiliza un expansor de haz para ajustar el diámetro del haz láser y reducir la divergencia. Esto evita que la viga original sea demasiado delgada o se extienda demasiado rápido para cumplir con los requisitos de la aplicación. Por lo general, consta de dos lentes, una lente convexa y una lente cóncava, que trabajan juntas para agrandar el haz y mejorar el rendimiento de enfoque descendente.

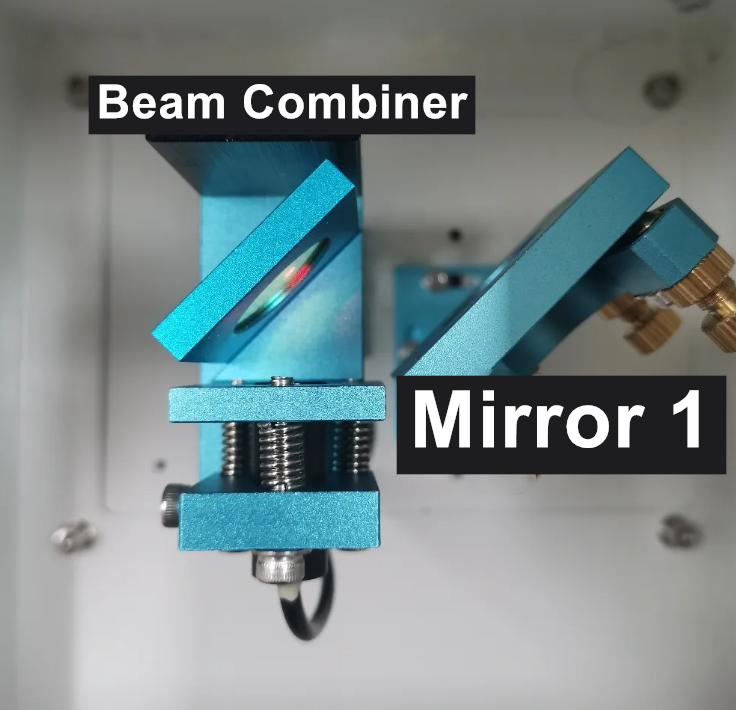

2.1.2 Combinador de haz

Un combinador de haz combina el haz láser principal con un puntero auxiliar de punto rojo para la alineación visible. Esto ayuda a los usuarios a obtener una vista previa de la trayectoria de corte o grabado antes de iniciar el trabajo.

2.1.3 Espejos

Los espejos en una máquina láser dirigen y reflejan el rayo láser a través de múltiples vueltas hacia el cabezal de enfoque. La alineación adecuada del espejo es esencial para una entrega de potencia estable y una calidad de procesamiento constante.

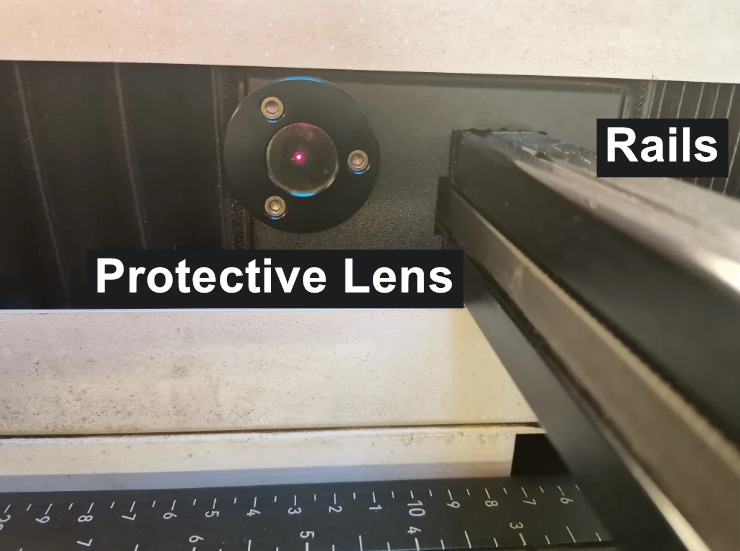

2.1.4 Lente protectora

Una lente protectora ayuda a proteger los espejos y las lentes de enfoque del polvo, el humo y los desechos generados durante el corte o el grabado. Mantener esta lente limpia ayuda a mantener la calidad del haz y reduce el riesgo de daño óptico.

2,2 Sistemas de entrega de haz de fibra óptica

En los sistemas de suministro de haz de fibra óptica, el rayo láser se transmite a través de un núcleo de fibra óptica especializado, que actúa como una guía de luz flexible. El haz sale de la fuente láser y viaja dentro de la fibra, que lo entrega directamente al cabezal de procesamiento sin la necesidad de espejos de espacio libre.

Debido a que el haz permanece contenido dentro de la fibra, el sistema es mucho menos sensible a la desalineación y la contaminación ambiental. Esto ayuda a mejorar la estabilidad de la viga y reducir los requisitos de mantenimiento en comparación con la entrega de espacio libre.

Tabla de comparación: entrega de espejo de espacio libre frente a entrega de fibra óptica.

3. enfoque de haz láser común y métodos de entrega

Las diferentes fuentes láser requieren diferentes combinaciones de métodos de enfoque y entrega de haz para lograr un rendimiento óptimo. Estas configuraciones están determinadas por la longitud de onda del láser, la densidad de energía, la arquitectura del sistema y la aplicación típica.

3,1 Láseres de CO2

Los láseres de CO2 tienen una longitud de onda más larga, comúnmente alrededor de 10,6 μm, y requieren lentes ópticas adecuadas para enfocar el haz de manera eficiente. Debido a que las fibras ópticas de sílice estándar no transmiten esta longitud de onda de manera eficiente, la mayoría de los sistemas láser de CO2 utilizan la entrega de espejo de espacio libre.

3,2 Láseres de fibra

En los láseres de fibra, el medio de ganancia es una fibra óptica dopada, y el haz se genera y se guía dentro del sistema de fibra. Los métodos de enfoque pueden incluir lentes estándar, lentes de campo o sistemas avanzados de enfoque automático para mantener la precisión en diferentes grosores de material.

3,3 UV Láseres de estado sólido

Los láseres UV de estado sólido generalmente requieren una óptica de enfoque precisa y una entrega de haz cuidadosamente controlada. En muchos sistemas industriales, el haz viaja a través de trayectorias ópticas de espacio libre y requiere una alineación precisa para mantener un marcado fino y un rendimiento de microprocesamiento.

3,4 Láseres azules

Los láseres azules tienen longitudes de onda mucho más cortas que los láseres de CO2 y pueden mejorar la absorción en algunos metales altamente reflectantes, como el cobre. Su configuración exacta de enfoque y entrega depende de la arquitectura y aplicación de la máquina.

Tabla de comparación: tipos de láser comunes con métodos de enfoque, métodos de entrega y aplicaciones típicas.

4. Solución de problemas comunes de entrega de rayo láser

Incluso un sistema de suministro de rayo láser bien diseñado puede experimentar caídas de rendimiento con el tiempo. Reconocer los síntomas tempranos y saber cómo abordarlos puede ayudar a mantener resultados consistentes de corte y grabado. A continuación se presentan tres problemas comunes y formas prácticas de resolverlos.

4,1 Desalineación

4.1.1 Síntomas

4.1.2 Arreglos

4,2 Daño óptico

4.2.1 Síntomas

4.2.2 Arreglos

4,3 Pérdida de potencia y problemas de calidad del haz

4.3.1 Síntomas

4.3.2 Arreglos

Un sistema de suministro de rayo láser bien mantenido minimiza el tiempo de inactividad y garantiza resultados estables y de alta calidad. La inspección constante y el mantenimiento óptico oportuno son clave para el rendimiento a largo plazo.

5. Conclusión

Un sistema de suministro de rayo láser confiable es la columna vertebral de cada máquina de corte, grabado y marcado. Desde espejos y lentes hasta fibra óptica y métodos de enfoque, cada componente juega un papel importante en el mantenimiento de la calidad del haz y la eficiencia del procesamiento.

Al elegir los métodos de suministro y enfoque correctos para su tipo de láser, realizar una limpieza y alineación regulares y abordar rápidamente los problemas comunes, puede lograr resultados más consistentes y extender la vida útil de su equipo.
