What Is a Laser Rotary Attachment? Complete Guide for Cylindrical Engraving

Un accesorio rotativo láser es un accesorio importante para el grabado láser y el marcado de objetos cilíndricos o curvos, como vasos, botellas, tuberías, cristalería y tubos de metal. En lugar de grabar solo en una superficie plana, el accesorio giratorio gira el objeto mientras el láser procesa la superficie, lo que hace que los diseños envolventes y el grabado de 360 ° sean mucho más fáciles de lograr.

Para los usuarios que hacen regalos personalizados, artículos para beber, productos promocionales o piezas cilíndricas industriales, elegir el accesorio giratorio adecuado puede mejorar la precisión del grabado, reducir el reposicionamiento manual y ofrecer resultados más consistentes. Esta guía explica qué es un accesorio rotativo láser, cómo funciona, las diferencias entre los accesorios rotativos de rodillo y mandril, y cómo usar y mantener uno correctamente.

1. ¿Qué es un accesorio rotatorio láser?

Un accesorio giratorio láser es un accesorio especializado diseñado para máquinas de marcado o grabado láser. Permite un procesamiento preciso continuo o segmentado de 360 ° en objetos cilíndricos o de forma irregular. Al girar la pieza de trabajo a lo largo de su eje, el accesorio giratorio permite que el rayo láser grabe o marque texto, gráficos y patrones de manera uniforme alrededor de una superficie curva.

Esta herramienta es especialmente útil para artículos comoVasosBotellas, tubos, anillos, varillas y otros materiales redondos o asimétricos donde el grabado plano por sí solo no puede lograr resultados consistentes.

¿Por qué usar un accesorio giratorio en lugar de un reposicionamiento manual?

En el grabado de superficie plana tradicional, los objetos cilíndricos a menudo necesitan ser girados y reposicionados manualmente varias veces. Esto es especialmente difícil cuando se trabaja con geometrías curvas o complejas porque es difícil mantener el enfoque del láser consistente en toda la superficie. Como resultado, el producto terminado puede mostrar una profundidad de grabado desigual, patrones distorsionados o secciones desalineadas.

Con el procesamiento láser asistido por rotación, la pieza de trabajo gira mientras el láser graba o marca la superficie. Esto reduce la necesidad de reposicionamiento manual repetido y mejora la eficiencia. La rotación estable del sistema también ayuda a mantener una mejor consistencia, especialmente en objetos cilíndricos, materiales de tuberías y piezas tridimensionales.

Para la producción de alto volumen, un accesorio giratorio puede ayudar a las máquinas láser a procesar piezas multidimensionales con una mejor repetibilidad, lo que lo hace útil tanto para la personalización creativa como para las aplicaciones de marcado industrial.

¿Cómo funciona un accesorio rotatorio láser?

Un accesorio rotativo láser funciona agregando un eje rotativo al sistema láser. En lugar de mantener la pieza fija en una mesa plana, el accesorio giratorio gira el objeto mientras el láser graba o marca la superficie.

El controlador láser o software coordina la rotación de la pieza de trabajo con la trayectoria del láser. Cuando los ajustes de diámetro, circunferencia y calibración rotativa son correctos, el diseño se puede mapear con precisión en la superficie curva.

Varios factores afectan la precisión del grabado rotativo:

3.1.1 Sistema de accionamiento de eje giratorio

Los motores paso a paso se usan comúnmente en muchos accesorios giratorios, mientras que los servomotores se pueden usar en sistemas industriales más avanzados.

3.1.2 Método de sujeción de la pieza de trabajo

Los rodillos, mandriles, mordazas o anillos ayudan a mantener el objeto en su lugar durante la rotación.

3.1.3 Configuración del software

Los ajustes correctos de diámetro, circunferencia y pasos por rotación son esenciales para una escala precisa.

3.1.4 Enfoque y alineación

El láser debe enfocarse en el punto más alto de la superficie curva, y la pieza de trabajo debe alinearse paralela al eje de la máquina.

3.1.5 Ejecución de prueba

Una prueba de marco o prueba de baja potencia ayuda a confirmar la posición de grabado antes de procesar el artículo final.

4. principales tipos de accesorios rotativos láser

Hay dos tipos principales de accesorios rotativos láser, cada uno diseñado para diferentes formas, pesos y requisitos de precisión de grabado.

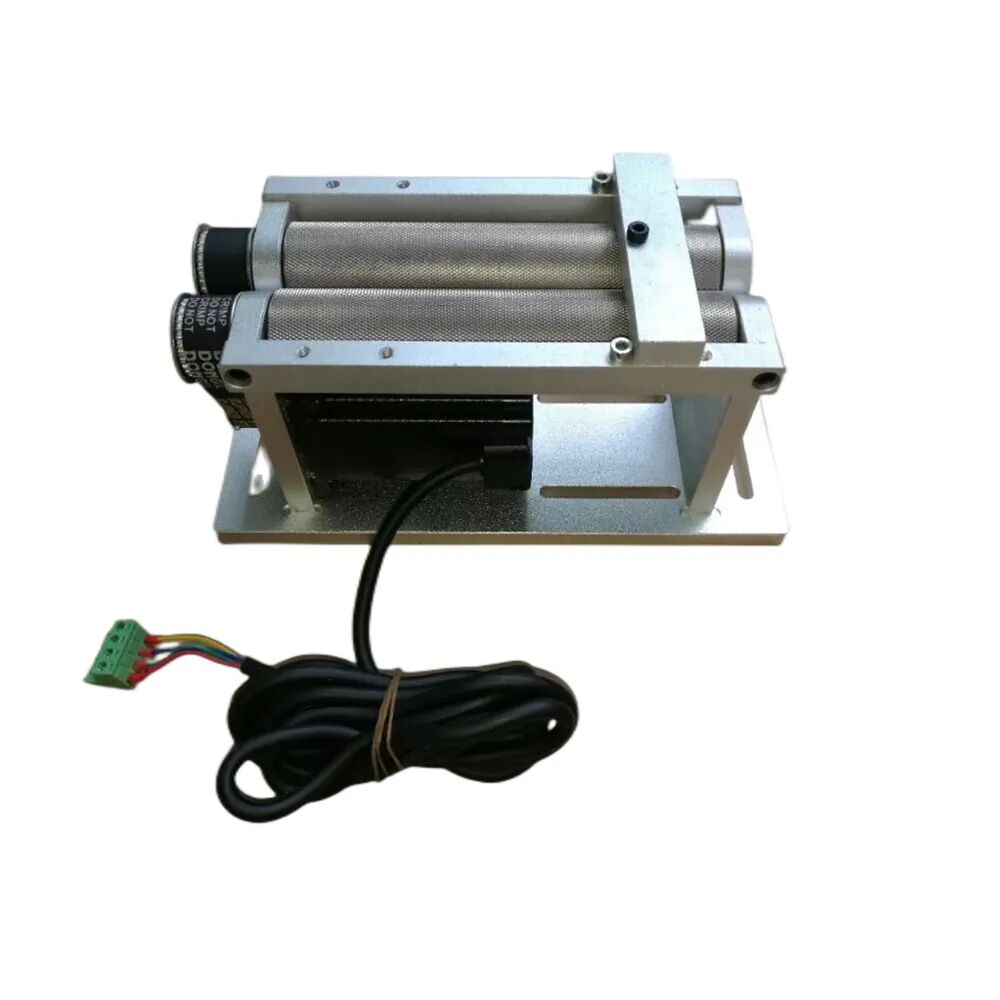

4,1 Accesorio giratorio de rodillo

4.1.1 Estructura y principio

Un accesorio giratorio de rodillo soporta la pieza de trabajo en dos rodillos motorizados. Los rodillos giran el objeto a través del contacto de fricción.

4.1.2 Ideal para

Los accesorios giratorios de rodillos son adecuados para objetos livianos como vasos de vidrio, botellas irregulares, cerámica y vasos de metal.

4.1.3 Ventajas

Son fáciles de cargar y descargar, se adaptan bien a diferentes diámetros y ayudan a minimizar el daño superficial a materiales delicados.

4.1.4 Limitaciones

Pueden ser menos estables al grabar artículos con una distribución de peso desigual o formas cónicas.

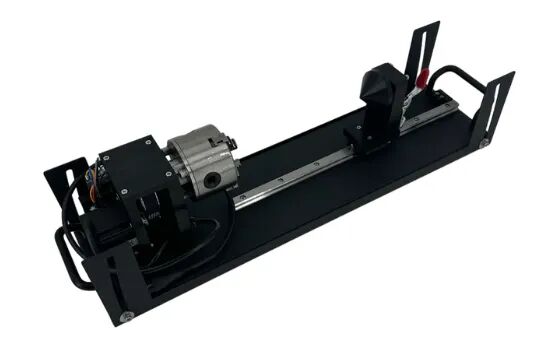

4,2 Accesorio giratorio de Chuck

4.2.1 Estructura y principio

Un accesorio giratorio de mandril utiliza un mandril de tres mordazas para sujetar la pieza de trabajo firmemente por su eje, lo que permite una rotación precisa y constante.

4.2.2 Ideal para

Los accesorios rotativos Chuck se utilizan a menudo para tubos de metal, ejes largos, piezas huecas y componentes asimétricos.

4.2.3 Ventajas

Proporcionaron una alta precisión de posicionamiento, sujeción segura y mejor estabilidad para tareas de grabado de alta precisión.

4.2.4 Limitaciones

Los ajustes de diámetro requieren reposicionamiento manual de las mordazas del mandril, por lo que la configuración puede llevar más tiempo.

4,3 Rodillo vs. Accesorio giratorio Chuck: Gráfico de comparación

Esta tabla compara los tipos comunes de accesorios rotativos, incluyendo sus mejores aplicaciones, ventajas principales y limitaciones prácticas.

4,4 Mandíbula, anillo y accesorios rotativos especializados

Además de los accesorios rotativos de rodillo y mandril, algunos sistemas láser pueden usar mordazas, anillos o accesorios rotativos especializados para aplicaciones específicas.

4.4.1 Accesorios rotativos de mandíbula

Los accesorios giratorios de mandíbula están diseñados para sujetar objetos con necesidades de sujeción más personalizadas, como piezas cilíndricas pequeñas, anillos o piezas de trabajo irregulares.

4.4.2 Accesorios rotativos de anillo

Los accesorios giratorios de anillo se usan comúnmente para grabar anillos, pulseras y otros artículos circulares pequeños que requieren un posicionamiento preciso.

4.4.3 Accesorios rotativos especializados

Los sistemas industriales pueden usar accesorios giratorios personalizados para tuberías, ejes, piezas médicas, herramientas o marcas de líneas de producción. Estos accesorios especializados generalmente se eligen cuando los accesorios giratorios de rodillo o mandril estándar no pueden proporcionar suficiente estabilidad, precisión o compatibilidad de piezas.

5. factores clave para el procesamiento eficiente con accesorios rotativos láser

Los accesorios rotatorios láser permiten un procesamiento eficiente a través de un control de sincronización preciso. El eje giratorio gira la pieza de trabajo de acuerdo con los comandos de movimiento del controlador o software del láser. Cuando los ajustes de diámetro, circunferencia y pasos por rotación son correctos, el movimiento de la superficie del objeto puede permanecer sincronizado con la trayectoria del láser.

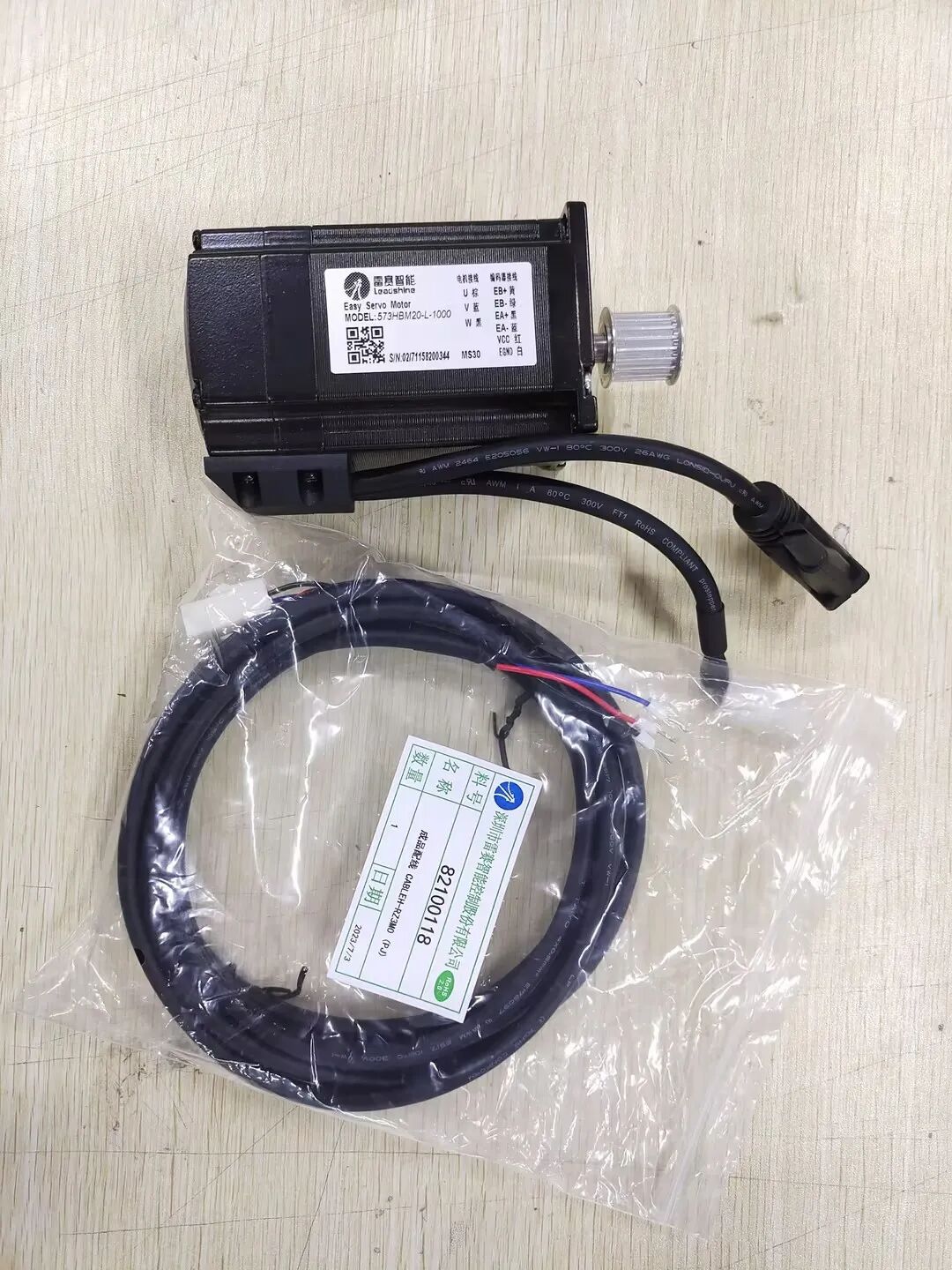

5.1.1 Sistema de accionamiento

Los motores paso a paso o servomotores se usan comúnmente para controlar el ángulo de rotación y la velocidad, asegurando que la rotación de la pieza de trabajo esté sincronizada con la trayectoria de escaneo del cabezal láser.

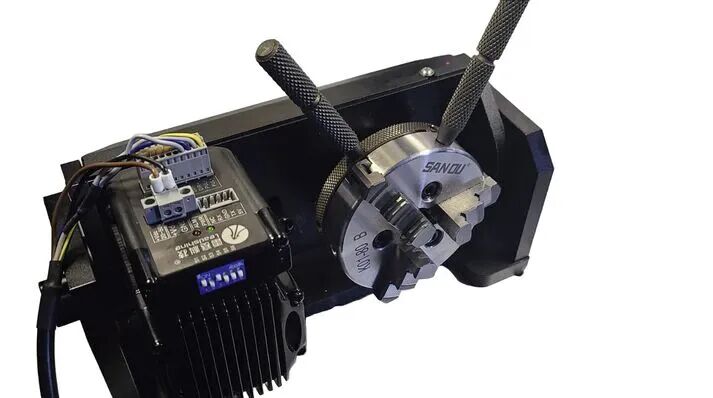

5.1.2 Estructura de sujeción

Las estructuras como los mandriles de tres mordazas o los soportes de rodillos estabilizan la pieza de trabajo, evitando el desplazamiento o la vibración durante el procesamiento y ayudando a mejorar la precisión del grabado.

5.1.3 Integración del sistema de control

El accesorio giratorio se sincroniza con el controlador o software principal de la máquina láser, lo que garantiza una coordinación precisa entre el ángulo de rotación y la trayectoria del láser.

5.1.4 Mecanismo de límite y calibración

El mecanismo de calibración inicializa los puntos cero de posición y ángulo, lo que ayuda a evitar la desalineación o el fantasma causado por las desviaciones posicionales. Este enlace de escaneo rotacional es la base para un procesamiento de superficie tridimensional preciso.

6. aplicaciones comunes de accesorios rotativos láser

Los accesorios rotativos láser se utilizan ampliamente en muchas aplicaciones que requieren precisión y eficiencia en objetos curvos o cilíndricos.

6.1.1 Cristalería o grabado de productos de vidrio

El accesorio giratorio permite un grabado circular sin costuras alrededor de la cristalería, como copas de vino y vasos. Esto ayuda a crear diseños suaves, uniformes y consistentes que se envuelven alrededor de la superficie.

6.1.2 Regalos personalizados

Con un accesorio rotativo láser, se pueden aplicar grabados personalizados alrededor de objetos cilíndricos como termos, bolígrafos y cuerpos de linterna. Esto admite la personalización detallada de círculo completo para regalos y productos promocionales.

6.1.3 Procesamiento de componentes industriales

En la fabricación de piezas industriales como ejes, tuberías de conexión y componentes similares, un accesorio giratorio puede mejorar la precisión del mecanizado y la consistencia dimensional. Esto es útil para aplicaciones donde se requiere un marcado o grabado estable alrededor de superficies cilíndricas.

Al integrar un accesorio rotativo láser en estas aplicaciones, las empresas pueden lograr una mayor eficiencia, resultados más consistentes y capacidades de procesamiento más versátiles.

Cómo configurar un accesorio rotatorio láser

La configuración adecuada es esencial para un grabado rotativo preciso. Antes de grabar el elemento final, compruebe siempre la compatibilidad, la alineación, el enfoque y la configuración del software.

7,1 Comprobar la compatibilidad de la máquina

Confirme que su máquina láser es compatible con el control del eje giratorio. El controlador, el software y el puerto de conexión deben ser compatibles con el accesorio giratorio.

7,2 Instalar y alinear el accesorio giratorio

Coloque el accesorio giratorio en el lecho láser y alinearlo paralelo al eje de la máquina. Asegúrese de que la pieza de trabajo esté centrada y estable antes de comenzar.

7,3 Medir el diámetro o la circunferencia

Mide el objeto cuidadosamente. Para artículos cónicos, mida el área de grabado en lugar del punto más ancho o más estrecho.

7,4 Habilitar el modo rotativo en el software

Habilite el modo rotativo en su software o controlador láser. Introduzca los valores correctos de diámetro, circunferencia y calibración rotativa.

7,5 Ejecutar una prueba de cuadro o prueba de baja potencia

Antes de grabar el artículo final, ejecute una prueba de marco o una prueba de baja potencia para confirmar la posición, la escala, la dirección de rotación y la alineación.

8. problemas comunes y solución de problemas

8,1 Distorsión de imagen

Si el grabado parece estirado, comprimido o superpuesto, compruebe el diámetro, la circunferencia y los ajustes de pasos por rotación.

8,2 Resbalamiento o rotación desigual

Si el objeto se desliza durante el grabado, verifique si está correctamente asentado en los rodillos o bien sujeto en el mandril. Los objetos cónicos o desequilibrados pueden requerir apoyo adicional.

8,3 Desalineación

Si el diseño no graba en la posición esperada, verifique si el accesorio giratorio es paralelo al eje de la máquina y si la pieza de trabajo está centrada debajo del cabezal láser.

8,4 Problemas de enfoque

Si la profundidad o claridad del grabado es desigual, asegúrese de que el láser esté enfocado en el punto más alto de la superficie curva.

8,5 Sobrecalentamiento o sobrecarga del motor

Si el motor rotativo se calienta o hace un ruido anormal, la pieza de trabajo puede ser demasiado pesada, desequilibrada o colocada incorrectamente. Detenga el proceso y compruebe la carga antes de continuar.

9. Consejos de mantenimiento para accesorios rotativos láser

9,1 Residuo limpio después de cada uso

Retire el polvo, los residuos de humo y los desechos de los rodillos, mandriles, cojinetes y superficies de soporte después de grabar o marcar.

9,2 Inspeccione rodillos, mandriles y rodamientos

Compruebe si los rodillos están desgastados, sucios o desiguales. Para los sistemas de mandril, inspeccione las mordazas y las superficies de sujeción para el desgaste o la flatura.

9,3 Lubricar componentes móviles

Use lubricante anticorrosivo adecuado para rodamientos, ejes y otras partes móviles si lo recomienda el fabricante.

9,4 Compruebe los cables y conectores

Asegúrese de que los cables del motor, los enchufes y las conexiones del controlador estén seguros y no dañados.

9,5 Recalibrar cuando sea necesario

Si los diseños se distorsionan, se desplazan o son inconsistentes, recalibre el eje giratorio y realiza una prueba antes de grabar el artículo final.

10. Conclusión

Un accesorio rotativo láser bien mantenido no solo admite un funcionamiento suave y una vida útil más larga, sino que también mejora la precisión del grabado láser en superficies curvas. Desde la limpieza diaria hasta la calibración y la configuración adecuada, cada paso contribuye a una mejor eficiencia y calidad de salida.

Para los usuarios que desean ampliar sus capacidades de procesamiento láser, aprender a elegir, configurar y mantener un accesorio giratorio puede brindar beneficios a largo plazo en aplicaciones creativas e industriales.
