Laser Marking F-Theta Lenses Everything You Need to Know

En los sistemas de marcado láser galvo, la precisión y la consistencia dependen en gran medida de un único componente óptico: la lente F-theta. Esta lente es esencial para convertir los movimientos láser controlados por espejo en marcas precisas y de baja distorsión a través de una superficie de trabajo plana.

Ya sea que esté grabando etiquetas de metal, codificando piezas de plástico o marcando códigos QR en aluminio anodizado, la lente F-theta ayuda a garantizar que sus resultados sean nítidos, escalados uniformemente y posicionados con precisión.

¿Qué es una lente F-Theta en el marcado láser?

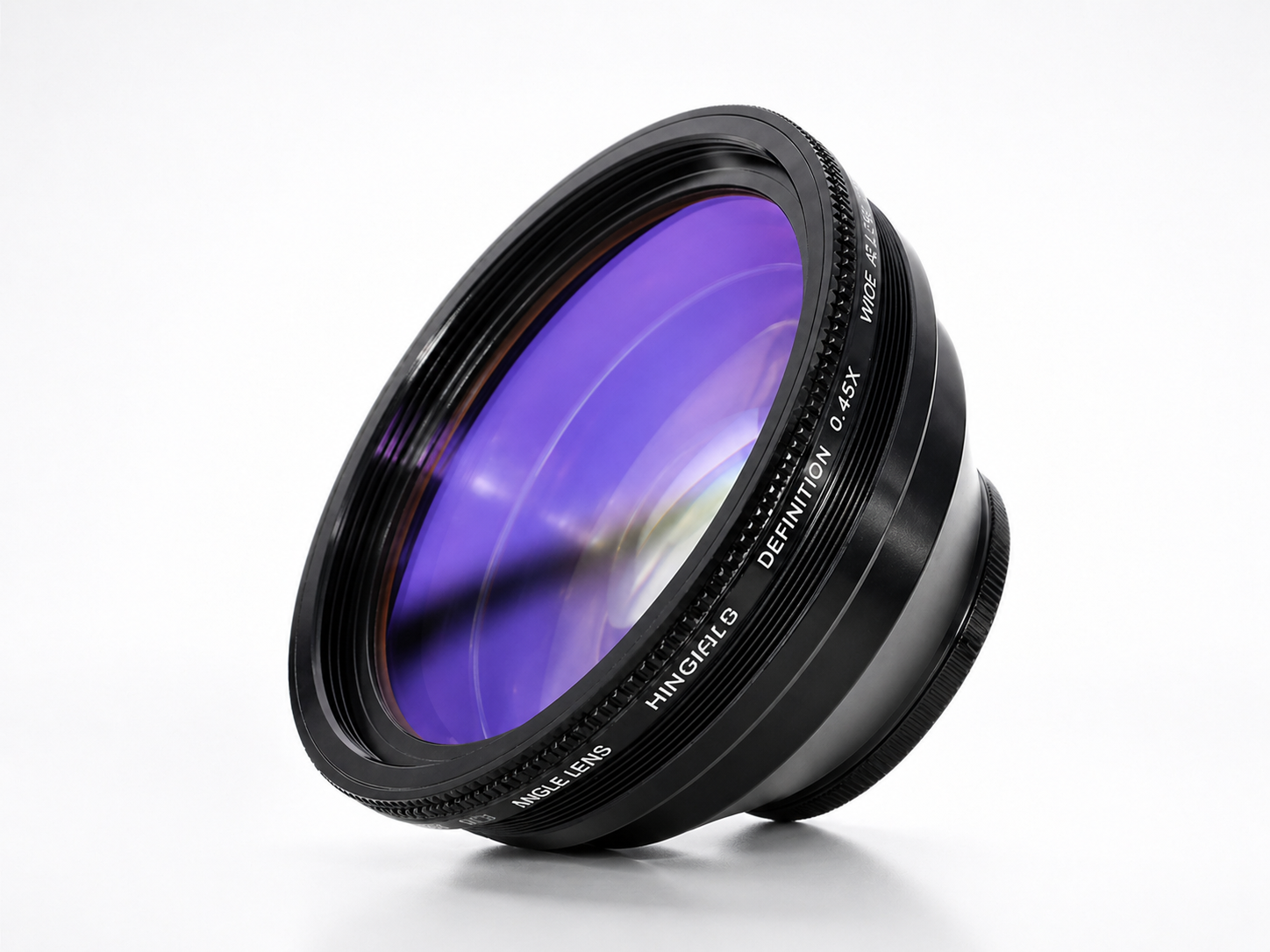

Una lente F-theta, también conocida como lente de campo o lente de enfoque de campo plano, es un componente óptico clave en los sistemas de marcado láser basados en galvo. Su función principal es enfocar el rayo láser sobre una superficie de trabajo plana, asegurando una calidad de punto consistente, distorsión mínima y marcado preciso en todo el campo.

En un sistema galvo típico, los espejos de movimiento rápido, también llamados galvanómetros, desvían el rayo láser a lo largo de los ejes X e Y. Sin embargo, estos espejos solo cambian el ángulo del haz, no su posición focal. Sin corrección óptica, el haz puede desenfocarse cerca de los bordes del área de marcado, lo que lleva a:

• Tamaños de punto desuniforme.
• Marcas distorsionadas o borrosas.
• Entrega de energía inconsistente.
• Precisión de borde reducida.

Aquí es donde la lente F-theta se vuelve esencial. Diseñado con un perfil óptico especial, la lente F-theta corrige estas distorsiones al mantener el haz enfocado constantemente en un plano, independientemente de la distancia que el haz se desvíe del centro.

En resumen, la lente F-theta transforma la trayectoria del haz en ángulo en una proyección de campo plano ópticamente corregida. Esto es crucial para lograr la precisión y la repetibilidad en el marcado láser moderno.

Cómo seleccionar una lente F-Theta para el marcado láser

No todos los lentes F-theta son iguales. Aunque pueden parecer similares, cada lente está diseñada para coincidir con una longitud de onda láser específica, potencia de salida y requisitos de aplicación. Elegir la lente de campo adecuada garantiza resultados de marcado de alta calidad y fiabilidad óptica a largo plazo.

Ya sea que esté marcando números de serie finos en metal o logotipos grandes en el empaque, la combinación correcta de recubrimiento, material de sustrato y distancia focal afecta directamente la precisión, eficiencia y durabilidad del marcado.

2,1 Haga coincidir el recubrimiento con la longitud de onda de su láser

Cada lente F-theta cuenta con un recubrimiento antirreflectante diseñado para un rango de longitud de onda específico. Este recubrimiento juega un papel crucial en la optimización del rendimiento de marcado y la protección de la lente en sí.

El revestimiento antirreflectante debe coincidir con la longitud de onda operativa delFuente láser. Un revestimiento correctamente adaptado minimiza la pérdida de reflexión, maximiza la transmisión de energía del láser a través de la lente de campo y ayuda a proteger la superficie óptica de la exposición al láser de alta intensidad.

Recubrimientos comunes para lentes F-theta.

2,2 Elija el sustrato adecuado para la potencia del láser

El material del sustrato de una lente F-theta desempeña un papel vital en la calidad óptica, la estabilidad térmica y la compatibilidad con diferentes tipos de láser y niveles de potencia. Las opciones de sustrato comunes incluyen vidrio óptico K9, materiales compuestos de cuarzo y sílice fundida pura, también conocida como cuarzo fundido.

Las lentes de campo de vidrio óptico K9 ofrecen una solución rentable con un rendimiento óptico moderado, pero tienen una transmisión relativamente baja a 355 nm, lo que las hace inadecuadas para láseres UV. Las lentes de campo compuestas de cuarzo proporcionan una opción equilibrada en rendimiento y costo, soportando láseres infrarrojos MOPA de hasta 200W. Las lentes de campo de sílice fundida pura ofrecen la transmisión más alta y la expansión térmica más baja, ofreciendo una excelente resistencia al choque térmico. Esto los hace ideales para láseres UV y aplicaciones de láser de alta potencia.

Comparación de materiales de sustrato de lente F-theta por propiedades ópticas y térmicas.

2,3 Determine la distancia focal correcta para su lente F-Theta

Una vez que la longitud de onda y el sustrato coinciden correctamente, el siguiente paso es seleccionar la distancia focal adecuada para su lente F-theta. La distancia focal determina el tamaño del campo de marcado, el diámetro del punto y la distancia de trabajo entre la lente de campo y la superficie del material.

En general, las distancias focales más cortas producen tamaños de punto más pequeños y una resolución más alta, lo que los hace ideales para el marcado fino y detallado. Las longitudes focales más largas permiten áreas de marcado más grandes, pero crean un punto de haz ligeramente más grande y una menor densidad de energía, lo que las hace más adecuadas para tareas de marcado de alta velocidad o de gran formato.

Si desea comprender la relación general entre el enfoque del láser y la entrega del haz, consulteCómo funciona el enfoque y la entrega del rayo láser.

Especificaciones de lentes F-theta para láseres de fibra y MOPA.

Especificaciones de lente F-theta para láseres UV.

2,4 Elegir por aplicación

Después de hacer coincidir la longitud de onda, el material del sustrato y la distancia focal, el siguiente paso es elegir la lente F-theta en función de su aplicación de marcado real.

Las diferentes tareas de marcado requieren diferentes combinaciones de tamaño de campo de marcado, diámetro de punto, profundidad de enfoque y densidad de energía. Una longitud focal más corta generalmente proporciona un tamaño de punto más pequeño y una mayor densidad de energía, lo que lo hace mejor para detalles finos. Una longitud focal más larga proporciona un campo de marcado más grande y una mayor profundidad de enfoque, lo que la hace más adecuada para piezas grandes o superficies ligeramente desiguales.

A continuación, utilizamos la serie Thunder Laser Aurora como ejemplo para explicar cómo elegir la lente de campo adecuada para diferentes necesidades de marcado. Si todavía está comparando los tipos de marcadores láser, consulteCómo elegir la mejor máquina de láser de fibraYLáseres de fibra frente a láseres UV.

2.4.1 Marcado fino y de alta precisión

Para tareas que requieren detalles extremadamente finos, como códigos QR en piezas metálicas pequeñas, números de serie, grabado de joyas, componentes electrónicos o etiquetas de dispositivos médicos, una lente de distancia focal más corta, como la lente de campo F-160, suele ser la mejor opción.

La lente de campo F-160 ofrece un área de marcado relativamente pequeña, típicamente alrededor de 110 × 110mm, pero produce un punto láser más pequeño y una mayor densidad de energía. Esto ayuda a crear líneas más nítidas, bordes más claros y marcas más precisas.

Mejor para

• Pequeños códigos QR.
• Texto fino.
• Números de serie.
• Pequeñas piezas metálicas.
• Joyería de grabado.
• Logotipos de alta resolución.
• Etiquetas industriales de precisión.

Ventajas

• Excelente para los detalles finos y las pequeñas características.
• Un tamaño de punto más pequeño para resultados de marcado más agudos.
• Mayor densidad de energía para un rendimiento de marcado más fuerte.
• Mejor precisión para texto pequeño, códigos y patrones detallados.

Limitaciones

• Área de marcado más pequeña.
• Profundidad de enfoque más baja.
• Menos adecuado para grandes piezas de trabajo.
• Requiere un control de enfoque más cuidadoso, especialmente para aplicaciones de alta potencia.

2.4.2 Marcado general a escala media

Para aplicaciones generales de marcado láser, como marcar números de serie en PCB, logotipos en herramientas, etiquetas de productos, placas de identificación, paneles de electrodomésticos o piezas de metal y plástico de tamaño mediano, la lente de campo F-210 es una opción equilibrada.

La lente de campo F-210 proporciona generalmente un campo de la marca de alrededor de 150 × 150 m. Ofrece un buen equilibrio entre el área de la marca, el tamaño de punto, y la distancia de funcionamiento. Esto lo hace adecuado para usuarios que necesitan flexibilidad en diferentes materiales y tamaños de productos.

Mejor para

• Etiquetas del producto.
• Logotipos de tamaño mediano.
• Placas de identificación.
• PCBs.
• Marcado de herramienta.
• Marcado de piezas de plástico.
• Marcado general de metal.
• Producción de lotes pequeños.

Ventajas

• Buen equilibrio entre la precisión y la zona de trabajo.
• Adecuado para muchos trabajos comunes de marcado láser.
• Más flexible que las lentes de distancia focal más corta.
• Más fácil de usar para aplicaciones mixtas.

Limitaciones

• El tamaño del punto es ligeramente más grande que el F-160.
• Los detalles muy finos pueden ser menos nítidos cerca del borde del campo de marcado.
• No es tan eficiente como F-290 para el marcado de áreas grandes.

2.4.3 Marcado profundo y de gran área

Para piezas de trabajo más grandes o aplicaciones que requieren un campo de marcado más amplio, como números VIN de automóviles, logotipos grandes, paneles metálicos, placas de identificación industriales o marcado de lotes en partes más grandes, una lente de longitud focal más larga como la lente de campo F-290 es más adecuada.

La lente de campo F-290 ofrece un campo de marcado más grande, generalmente alrededor de 200 × 200 m. También proporciona una profundidad de foco más profunda, dando al sistema una mejor tolerancia para las superficies levemente desiguales o suavemente curvadas. Sin embargo, debido a que el punto láser es más grande, la densidad de energía es menor que con lentes de distancia focal más corta.

Mejor para

• Logotipos grandes.
• Marcado VIN automotriz.
• Grandes paneles metálicos.
• Placas de identificación industriales.
• Etiquetas grandes del producto.
• Piezas de trabajo más grandes.
• Superficies ligeramente desiguales.

Ventajas

• Campo de marcado más grande.
• Mejor cobertura para piezas grandes.
• Mayor profundidad de enfoque.
• Más tolerante a la ligera variación de altura en la superficie del material.

Limitaciones

• Tamaño de punto más grande.
• Menor densidad de energía.
• Resolución inferior para detalles muy finos.
• Puede requerir ajuste de parámetros para un marcado más profundo o más oscuro.

En general, las lentes de distancia focal más corta, como las F-160, generan puntos láser más pequeños con mayor densidad de energía, lo que las hace ideales para el marcado de precisión y el grabado detallado. Sin embargo, tienen un área de marcado más pequeña y una profundidad de enfoque más baja.

Por el contrario, las lentes de longitud focal más larga, como las F-290, proporcionan un campo de marcado más grande y una mayor profundidad de enfoque, lo que las hace más adecuadas para piezas más grandes y superficies ligeramente desiguales. Sin embargo, producen un tamaño de punto más grande y una densidad de energía más baja, por lo que no son la mejor opción para detalles muy finos.

Comparación de longitud focal de lente F-theta: F-160 vs. F-210 vs. F-290.

Consejos: Las lentes F-theta generalmente se identifican mediante códigos de modelos estandarizados que combinan especificaciones clave. Un código como F-160(110)-1064 significa:

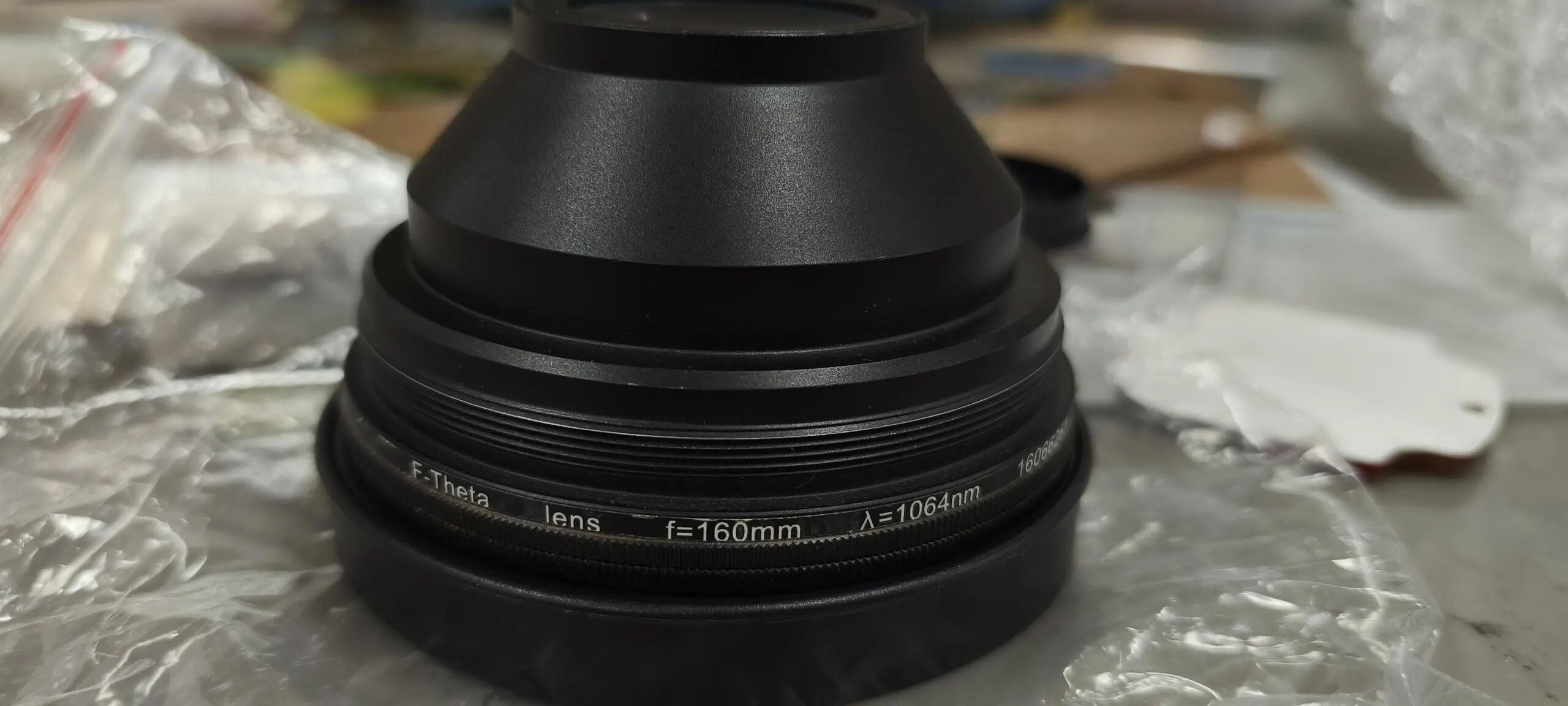

• F-160: la longitud focal es de 160mm.
• (110): el campo de marcado correspondiente es de aproximadamente 110 × 110mm.
• 1064: la lente de campo está recubierta para una longitud de onda láser de 1064 nm, comúnmente utilizada con sistemas de marcado láser de fibra o MOPA.

Cómo limpiar y reemplazar su lente F-Theta

El mantenimiento adecuado de su lente F-theta es esencial para una calidad de marcado láser constante y un rendimiento óptico a largo plazo. Con el tiempo, el polvo, los residuos o el desgaste pueden degradar el rendimiento de la lente de campo, lo que lleva a inconsistencias de marcado o una eficiencia reducida.

Utilizando la serie Thunder Laser Aurora como ejemplo, esta sección explica los procedimientos recomendados para limpiar y reemplazar de manera segura su lente F-theta. Seguir estas mejores prácticas ayuda a la máquina a operar al máximo rendimiento y reduce el riesgo de costosos tiempos de inactividad.

3,1 Lo que necesitas

• Hisopos de limpieza de lentes, como hisopos sin pelusa de alta calidad.
• Paño sin pelusa para limpiar suavemente sin dejar fibras.
• Guantes limpios, suaves y sin pelusa.
• Etanol anhidro, recomendado para evaporación rápida y seguridad de recubrimiento óptico.
• Solución limpiadora de lentes, como un limpiador genérico para gafas si el etanol no está disponible.
• Nueva lente F-theta, si se reemplaza.
• Archivos correspondientes de enfoque automático y calibración, si cambia la distancia focal.

Importante: Evite el uso de alcohol isopropílico. Basándose en los comentarios del usuario, el IPA puede dañar el revestimiento antirreflectante de la lente con el tiempo.

3,2 Guía de limpieza y reemplazo paso a paso

Paso 1: Apagar y enfriar

Apague la máquina de marcado láser y deje que el área de la lente de campo se enfríe completamente antes de tocarla.

Paso 2: Ponte guantes limpios

Antes de manipular la lente de campo, use guantes limpios, suaves y sin pelusa para evitar la contaminación por aceites o polvo de la piel.

Paso 3: Gire y retire la lente F-Theta

Mantenga el cabezal del escáner firme y gire la lente F-theta en sentido contrario a las agujas del reloj para desenroscar la montura galvo. Maneje solo el borde del barril de la lente de campo y evite tocar el vidrio. Coloque la lente de campo sobre una superficie limpia y libre de polvo con la cara óptica hacia arriba.

Paso 4: Inspeccionar la superficie de la lente de campo

Bajo una iluminación limpia, verifique si hay polvo, manchas o daños en el recubrimiento. Si la lente de campo aparece sucia, límpielo. Si está rayado, se ha deshecho o se ha cambiado a otra distancia focal, reemplácelo.

Paso 5: Limpie la lente F-Theta

Humedecer un hisopo sin pelusa o un paño óptico con una pequeña cantidad de etanol anhidro. Usando una presión suave, limpie la lente F-theta en un solo movimiento circular desde el centro hacia afuera. No frote hacia adelante y hacia atrás ni aplique líquido directamente sobre el vidrio. Permita que la lente F-theta se seque al aire de forma natural en un ambiente limpio.

Paso 6: Reinstale la lente F-Theta limpia o nueva

Alinee cuidadosamente la lente F-theta con la montura galvo y górela en el sentido de las agujas del reloj para atornillarla de nuevo en su lugar. Evite tocar el vidrio y no apriete demasiado. El lente F-theta debe ser ajustado pero no forzado.

Paso 7: Cargar el enfoque automático y los archivos de calibración, si se reemplazan

Si ha cambiado a una lente de distancia focal diferente, como de F-160 a F-290, cargue los archivos de configuración apropiados en el sistema:

• Archivo de parámetros de enfoque automático.
• Corrección de lente o archivo de calibración.

Estos archivos garantizan un posicionamiento focal preciso y una distorsión de campo correcta, especialmente en áreas de marcado grandes.

Paso 8: Realizar una marca de prueba

Una vez que la lente F-theta esté instalada y calibrada, ejecute una marca de prueba para verificar el enfoque del haz, la claridad del punto y la precisión posicional. Si es necesario, realice ajustes finos a través del software para garantizar una calidad de marcado óptima.

Al seguir los pasos correctos, incluido el apagado, el uso de herramientas limpias, el manejo cuidadoso de la óptica y la carga de los archivos de calibración correctos, puede evitar costosos defectos de marcado y extender la vida útil de su equipo.

Aprenda más:Cómo reemplazar la lente de campo y establecer la longitud de enfoque para la serie AURORA.

4. Conclusión

Las lentes F-theta son la clave para un marcado láser preciso y consistente. Elegir la lente F-theta correcta y mantenerla adecuadamente a través de una limpieza y reemplazo correctos ayuda a garantizar mejores resultados de marcado y protege su sistema láser.

Si necesita comprar nuevas lentes F-theta o accesorios, puede encontrar las opciones adecuadas aquí:Thunder Laser F-Theta Lentes.
