CO₂ Laser Lens Guide 1.5″, 2″, 2.5″, and 4″ Explained

Si alguna vez ha mirado las opciones de lentes láser de CO₂, probablemente haya visto tamaños como 1,5 ″, 2,0 ″, 2,5 ″ y 4,0 ″. Estos números no son el diámetro físico de la lente. Se refieren a la distancia focal de la lente, que afecta la fuerza con la que se enfoca el rayo láser y hasta qué punto ese enfoque sigue siendo efectivo.

En esta guía, explicaremos qué significa cada tamaño de lente láser de CO₂, cómo se comparan las lentes de 1,5 ″, 2,0 ″, 2,5 ″ y 4,0 ″, y qué lente funciona mejor para diferentes aplicaciones de grabado y corte.

¿Qué significa la longitud focal de la lente láser?

La distancia focal de la lente láser se refiere a la distancia entre la lente de enfoque y el punto donde el rayo láser alcanza su punto de enfoque más pequeño. En las máquinas láser de CO₂, las distancias focales comunes incluyen 1,5 ″, 2,0 ″, 2,5 ″ y 4,0 ″.

En general, una distancia focal más corta produce un punto enfocado más pequeño. Esto es útil para el grabado fino, texto pequeño, gráficos de alta resolución y grabado fotográfico detallado. Sin embargo, las distancias focales más cortas también tienen una profundidad de enfoque más baja, lo que significa que la superficie del material debe ser más plana y enfocada con mayor precisión.

Una distancia focal más larga produce un punto enfocado más grande y una profundidad de enfoque más profunda. Esto lo hace más adecuado para cortar materiales más gruesos, procesar superficies irregulares o trabajar con objetos que tienen variación de altura. Sin embargo, debido a que el tamaño del punto es más grande, las distancias focales más largas suelen ser menos adecuadas para el grabado muy fino.

En términos simples:

Elegir una lente láser se trata realmente de equilibrar los detalles del grabado, la profundidad de corte, el grosor del material y la condición de la superficie.

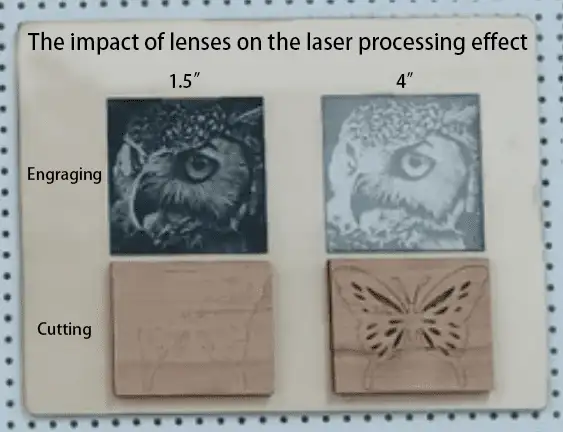

2. cómo la longitud focal afecta el grabado y corte láser

La distancia focal de la lente láser afecta directamente la forma en que el rayo láser interactúa con el material. Los tres factores más importantes son el tamaño del punto, la profundidad de enfoque y la calidad de vanguardia.

2,1 Tamaño del punto

El tamaño del punto es el diámetro del rayo láser enfocado en la superficie del material. Un tamaño de punto más pequeño concentra la energía láser en un área más pequeña, lo que permite a la máquina crear detalles más finos y resultados de grabado más nítidos.

Esta es la razón por la cual las lentes de distancia focal más corta, como las lentes de 1,5 ", a menudo se usan para grabado detallado, texto pequeño, grabado fotográfico y gráficos finos.

Sin embargo, un tamaño de punto más pequeño no siempre es mejor. Al grabar grandes áreas rellenas, un punto muy pequeño puede hacer que las líneas de exploración sean más visibles si el intervalo de línea, los DPI o los parámetros de grabado no se ajustan correctamente. En algunos materiales, como el acrílico, esto puede provocar un blanqueamiento desigual o una superficie grabada menos lisa.

Un tamaño de punto más grande puede crear un efecto más suave en algunas aplicaciones de grabado, especialmente cuando se procesan áreas más grandes o materiales que responden fuertemente al calor. Esta es una de las razones por las que una lente de 2,0 ″ o 2,5 ″ es a menudo más práctica para el grabado general que una lente de 1,5 ″.

2,2 Profundidad de enfoque

La profundidad de enfoque se refiere al rango sobre el cual el rayo láser permanece efectivamente enfocado. Una profundidad de enfoque más profunda significa que el láser puede mantener la energía útil en una distancia vertical mayor.

Esto es importante cuando se cortan materiales gruesos porque el rayo láser necesita mantenerse efectivo no solo en la superficie superior sino también más profundo dentro del material. También es importante al grabar superficies irregulares, curvas o ligeramente deformadas.

Las lentes de distancia focal más corta tienen una profundidad de enfoque más baja. Son más sensibles a la precisión de enfoque y la planitud del material.

Las lentes de longitud focal más larga tienen una profundidad de enfoque más profunda. Son más indulgente cuando trabajan con materiales más gruesos o superficies irregulares.

2,3 Profundidad de corte y calidad de borde

Para el corte por láser, la distancia focal afecta la forma en que el rayo láser puede mantener la energía a través del grosor del material.

Una lente de distancia focal más corta puede crear un corte estrecho y una alta concentración de energía en la superficie, pero su rango de enfoque poco profundo lo hace menos efectivo para materiales más gruesos. A medida que el corte se hace más profundo, la viga puede extenderse demasiado rápido, reduciendo la eficiencia de corte y la calidad del borde.

Una lente de longitud focal más larga proporciona un rango de enfoque más profundo, lo que ayuda a que el haz se mantenga más efectivo a través de materiales más gruesos. Esta es la razón por la que a menudo se prefieren las lentes de 2,5 ″ y 4,0 ″ para el corte de material de espesor medio o grueso.

Sin embargo, una distancia focal más larga no significa automáticamente un mejor corte en cada situación. El resultado final del corte también depende de la potencia del láser, la densidad del material, la posición de enfoque, la velocidad de corte, la asistencia de aire y la alineación de la máquina.

3. comparación de lentes láser CO2: 1,5 ″, 2,0 ″, 2,5 ″ y 4,0 ″

La distancia focal se refiere a la distancia entre la lente de enfoque y el punto focal del rayo láser. Desempeña un papel importante en la determinación del tamaño del punto, la profundidad de enfoque, el detalle de grabado y la capacidad de corte.

Para muchas máquinas de corte y grabado láser de CO₂, las distancias focales de las lentes comunes incluyen 1,5 ″, 2,0 ″, 2,5 ″ y 4,0 ″.

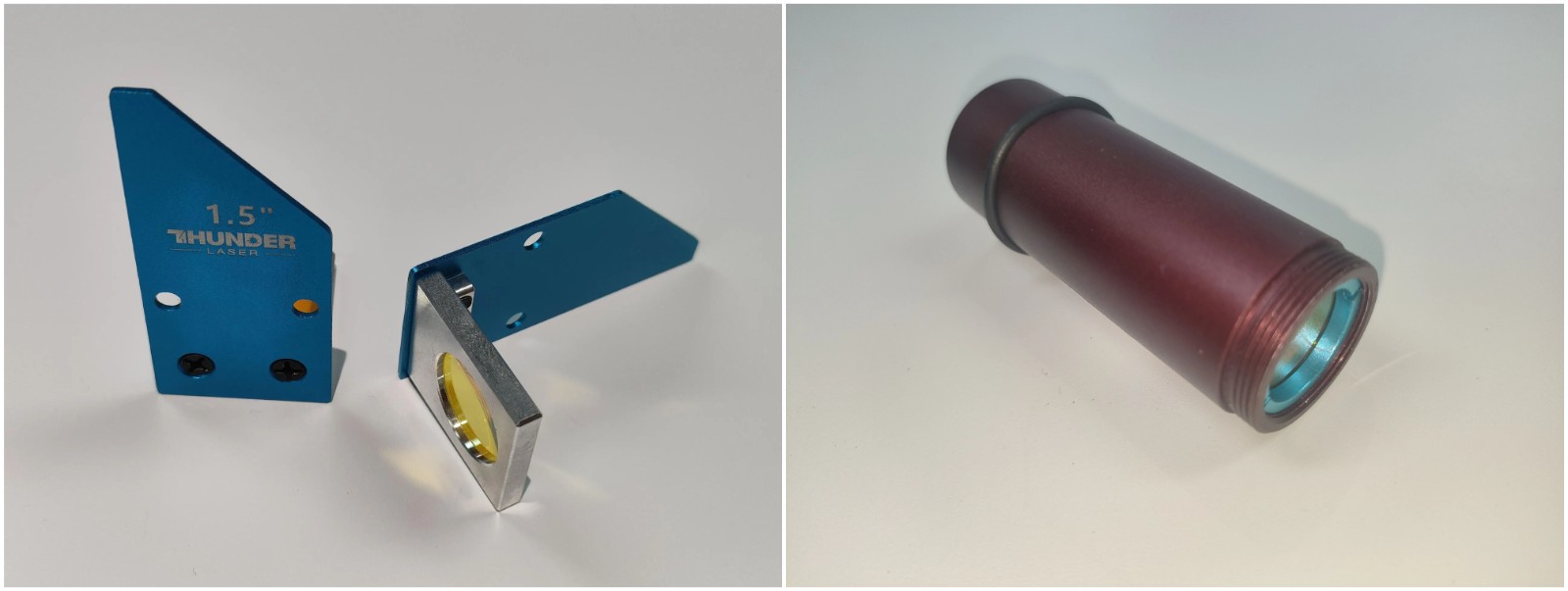

3,1 1,5 ″ Lente: Mejor para el grabado fino

La lente de 1,5 ″ tiene una distancia focal corta y produce un punto enfocado muy pequeño. Esto lo hace ideal para aplicaciones que requieren un alto nivel de detalle y resultados de grabado nítidos.

Es especialmente útil para texto fino, grabado de fotos, gráficos detallados, patrones intrincados y pequeños elementos de diseño. Debido a que el haz se enfoca en un área más pequeña, puede producir líneas nítidas y grabado de alta resolución.

Materiales recomendados

Papel, láminas delgadas de acrílico, láminas de dos colores, aluminio anodizado, metales recubiertos, plásticos delgados y otros materiales que requieren detalles finos de la superficie.

Mejor para

Grabado fino, grabado de fotos, texto pequeño, placas de identificación, grabado de joyas, etiquetas y gráficos detallados.

Ventaja clave

Excelente claridad grabado y detalle fino.

Limitación

La poca profundidad de enfoque lo hace menos adecuado para corte de material grueso, materiales deformadas o superficies irregulares.

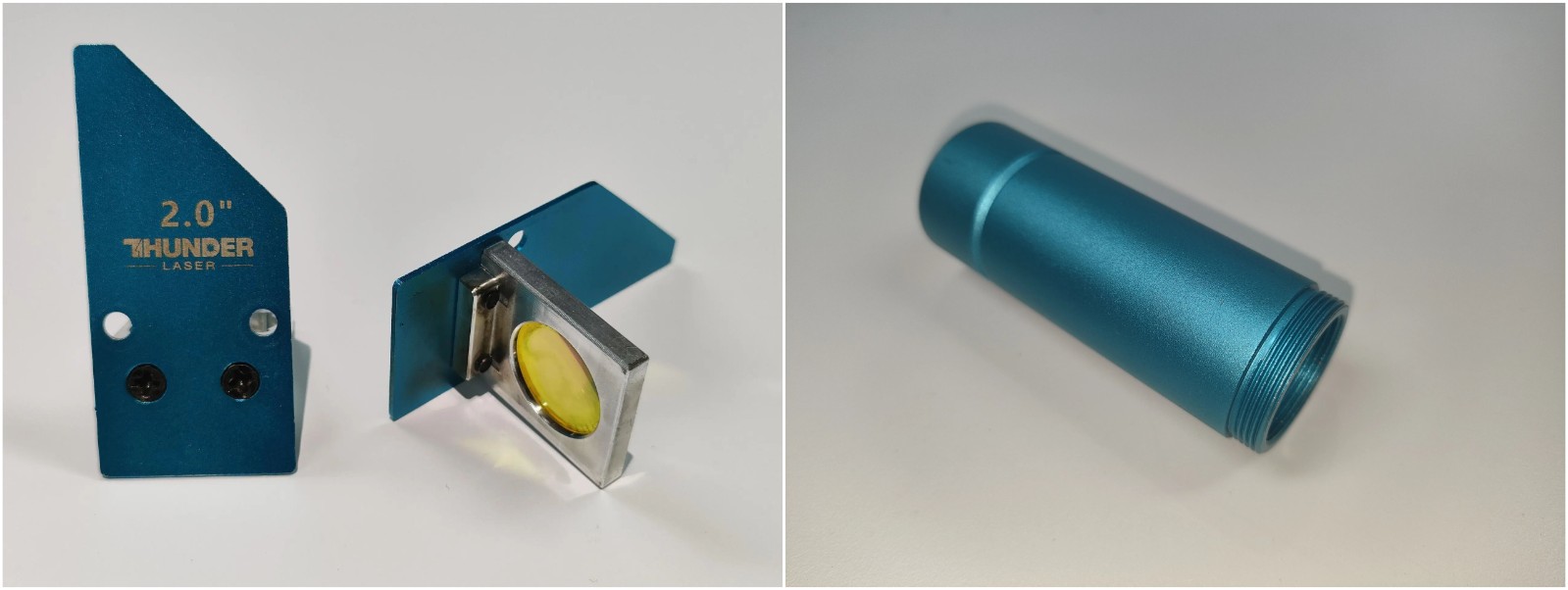

3,2 Lente de 2,0 ″: La mejor lente multiuso

La lente de 2,0 ″ es una de las lentes láser de CO₂ más utilizadas porque ofrece un fuerte equilibrio entre la calidad de grabado y la capacidad de corte.

Puede producir buenos detalles de grabado mientras sigue siendo efectivo para tareas de corte generales. Para muchos usuarios, la lente de 2,0 ″ es la opción predeterminada para el trabajo diario con láser porque funciona bien en una amplia gama de materiales y aplicaciones.

Materiales recomendados

Madera, acrílico, cuero, caucho, tela, papel, cartón, bambú y plásticos de espesor medio.

Mejor para

Grabado general, corte general, fabricación de letreros, corte de cuero, grabado decorativo, creación de prototipos, embalaje y procesamiento láser diario.

Ventaja clave

Un equilibrio práctico entre detalle de grabado y rendimiento de corte.

Limitación

No proporciona el detalle ultrafino de una lente de 1,5 "o el rango de enfoque más profundo de una lente de 4,0".

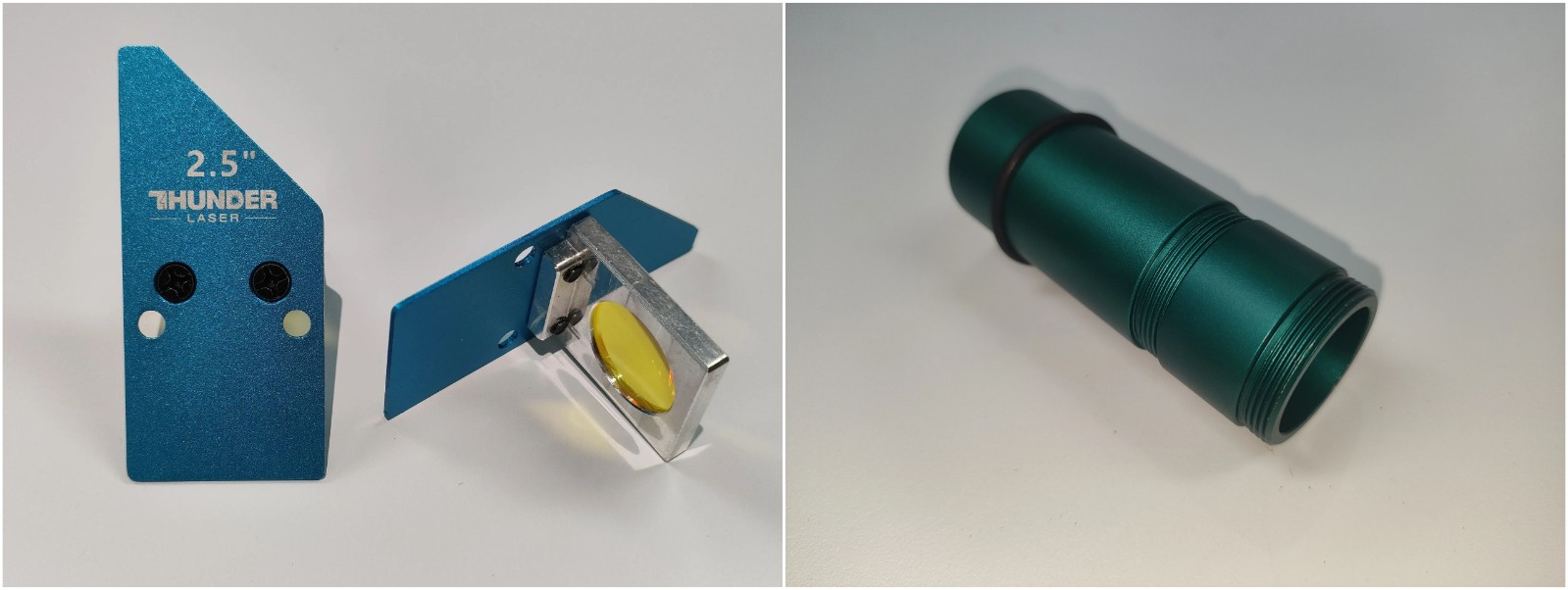

3,3 Lente de 2,5 ″: Mejor para materiales de espesor medio

La lente de 2,5 ″ tiene una distancia focal más larga que la lente de 2,0 ″, lo que le da una profundidad de enfoque más profunda y un tamaño de punto ligeramente más grande. Esto lo hace útil para usuarios que necesitan un mejor rendimiento de corte mientras mantienen una calidad de grabado aceptable.

A menudo es una buena opción para materiales de espesor medio, paneles de madera más gruesos, acrílico, MDF, corcho, cuero, cartón y otros materiales donde la profundidad de corte es más importante que los detalles de grabado extremadamente finos.

Debido a que el tamaño del punto es ligeramente más grande, la lente de 2,5 ″ también puede ayudar a reducir la concentración excesiva de calor en algunas aplicaciones de grabado. Esto puede ser útil cuando se graban áreas más grandes o materiales que tienden a alabearse bajo calor concentrado.

Materiales recomendados

Madera de espesor medio, acrílico, MDF, corcho, cartón, cuero, denim y tablero comprimido.

Mejor para

Corte medio-grueso, corte general, señalización, construcción de modelos, insertos de embalaje y trabajo equilibrado de grabado/corte.

Ventaja clave

Mejor profundidad de corte y un rango de enfoque más indulgente que las lentes más cortas.

Limitación

Menos adecuado para un grabado muy fino en comparación con una lente de 1,5 ″ o 2,0 ″.

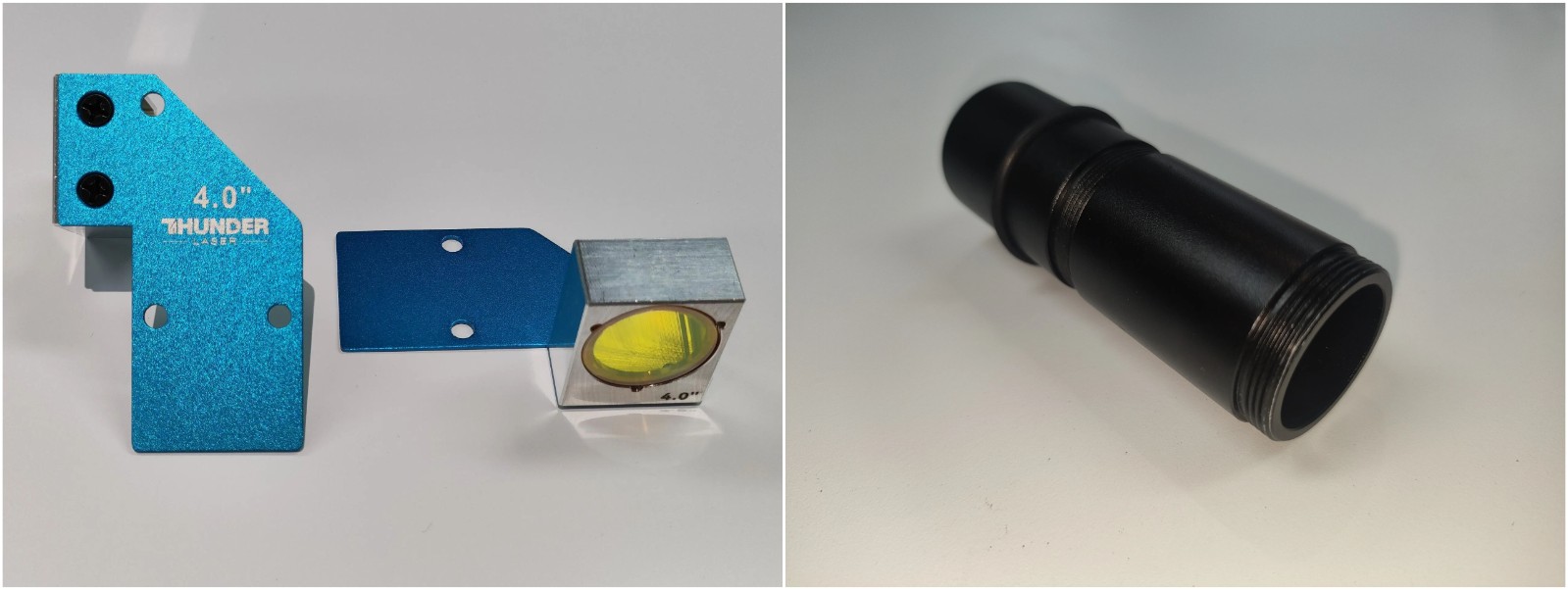

3,4 Lente de 4,0 ″: Mejor para materiales gruesos y superficies desparchadas

La lente de 4,0 ″ tiene la distancia focal más larga entre estas opciones comunes. Proporciona una profundidad de enfoque más profunda, lo que lo hace más adecuado para cortar materiales más gruesos o procesar superficies con variación de altura. Sin embargo, debido a que produce un tamaño de punto más grande, generalmente no es la mejor opción para grabados de alta resolución o detalles muy finos.

Aplicaciones recomendadas

Corte de material grueso, corte de espuma, superficies irregulares, objetos curvos, grabado profundo y aplicaciones que requieren una mayor distancia de trabajo.

Materiales recomendados

Acrílico grueso, madera gruesa, MDF de más de 10mm, espuma EVA, espuma gruesa, materiales apilados y superficies irregulares o curvas.

Mejor para

Corte de material grueso, corte de espuma, grabado profundo, grabado de superficie desigual y aplicaciones que requieren un rango de enfoque más profundo.

Ventaja clave

Excelente profundidad de enfoque para materiales gruesos o desiguales.

Limitación

No es ideal para el grabado fino, el texto pequeño o los detalles de alta resolución.

4. lente láser de CO₂ recomendado por material

La mejor lente láser depende del tipo de material, grosor, densidad y resultado de procesamiento deseado. La siguiente tabla proporciona un punto de partida práctico para los materiales comunes.

Guía práctica de selección de lentes láser de CO₂ por material y escenario de aplicación.

Grabado vs. Corte: Cómo elegir la lente correcta

La elección de una lente láser de CO₂ es más fácil cuando se define por primera vez su tarea principal. El grabado fino, el grabado general, el corte de espesor medio y el corte de material grueso requieren un equilibrio diferente entre el tamaño del punto y la profundidad de enfoque.

5,1 La mejor lente para grabado fino

Para el grabado fino, la lente 1,5 ″ suele ser la mejor opción. Crea un tamaño de punto más pequeño, lo que ayuda a producir detalles más nítidos, bordes más limpios y una mejor resolución.

Esto es especialmente útil para el grabado fotográfico, texto pequeño, gráficos finos, arte lineal detallado, placas de identificación, grabado de hojas de dos colores y papel delgado o materiales delicados. Sin embargo, debido a que la lente de 1,5 ″ tiene una profundidad de enfoque poco profunda, la superficie del material debe ser plana y bien enfocada. No se recomienda para cortes de material grueso.

5,2 La mejor lente para grabado y corte general

Para grabado y corte general, la lente de 2,0 ″ suele ser la opción más práctica. Ofrece un buen equilibrio entre el detalle de grabado y la capacidad de corte.

Esta lente es adecuada para usuarios que trabajan con muchos materiales diferentes y no desean cambiar las lentes con frecuencia. Es una opción sólida para el grabado en madera, grabado acrílico, grabado y corte de cuero, grabado de caucho, procesamiento de papel y cartón, fabricación de letreros generales y tareas diarias de corte y grabado láser.

Para muchos usuarios de láser CO₂, la lente de 2,0 ″ es la mejor lente para todo uso.

5,3 La mejor lente para corte medio-grueso

Para un corte de espesor medio, la lente de 2,5 ″ es a menudo una mejor opción que la lente de 2,0 ″. Proporciona una profundidad de enfoque más profunda, lo que ayuda al láser a mantener un mejor rendimiento de corte a través del material.

Es adecuado para madera contrachapada de espesor medio, acrílico de espesor medio, MDF, corcho, cartón, cuero, mezclilla, componentes de modelo e insertos de embalaje.

La lente de 2,5 ″ también es útil cuando se desea un equilibrio entre la profundidad de corte y la calidad de grabado aceptable.

5,4 Mejor lente para el corte grueso o superficies desparchadas

Para superficies gruesas o irregulares, la lente de 4,0 ″ suele ser la mejor opción. Su profundidad de enfoque más profunda ayuda al láser a mantenerse efectivo a través de una mayor distancia vertical.

Es especialmente útil para materiales de más de 10mm de espesor, acrílico grueso, madera gruesa, MDF grueso, espuma EVA, espuma gruesa, superficies irregulares, objetos curvos, cubiertas de skateboard, interiores de tazón y aplicaciones que requieren más distancia de trabajo.

El objetivo de 4,0 "no es ideal para texto pequeño o grabado fino, pero funciona bien cuando la profundidad de enfoque es más importante que la resolución de grabado.

¿Cuándo debe cambiar o reemplazar su lente láser?

Es posible que tenga que cambiar su lente láser por dos razones diferentes: para que coincida con una aplicación diferente o para reemplazar una lente dañada.

Debe cambiar a una distancia focal diferente cuando su lente actual no coincida con su proyecto. Por ejemplo, si está pasando de un grabado fotográfico fino a un corte acrílico grueso, el cambio de una lente de 1,5 ″ o 2,0 ″ a una lente de 4,0 ″ puede dar mejores resultados.

Debe reemplazar la lente si nota cualquiera de los siguientes problemas:

Una lente dañada o sucia puede reducir la potencia del láser, afectar la calidad del haz y causar un bajo rendimiento de grabado o corte. En casos severos, también puede aumentar el riesgo de daño óptico adicional.

La inspección y limpieza regulares pueden extender la vida útil de la lente y ayudar a mantener un rendimiento láser estable.

Explore nuestroGuía de vídeo completaPara obtener tutoriales paso a paso en toda la línea de productos Thunder Laser.

7. consejos de seguridad para cambiar y limpiar lentes láser

Cambiar o limpiar una lente láser requiere un manejo cuidadoso. La lente es un componente óptico, e incluso pequeños arañazos, huellas dactilares o partículas de polvo pueden afectar el rendimiento del láser.

7,1 Apague la máquina antes de reemplazar la lente

Apague siempre la máquina láser antes de reemplazar o limpiar la lente. Asegúrese de que el cabezal del láser no se mueva y que la máquina esté en condiciones seguras.

Nunca intente quitar o instalar una lente mientras el láser está disparando o mientras la máquina está funcionando. Esto puede crear riesgos de seguridad y puede dañar la máquina.

Antes de trabajar en la lente, siga las instrucciones del fabricante para desactivar de forma segura el sistema láser.

7,2 Mantener el área de trabajo limpia

Un área de trabajo limpia ayuda a evitar que el polvo, los desechos y las partículas pequeñas contaminen la lente.

Antes de reemplazar la lente, retire el material sobrante, los restos y el polvo de la cama del láser. Para las máquinas con una plataforma de panal, asegúrese de que la superficie esté libre de partículas pequeñas que podrían caer en la montura de la lente o interferir con el proceso de reemplazo.

Para las máquinas de la serie Nova, es especialmente importante mantener la plataforma de panal clara antes de cambiar la lente. Los desechos en la plataforma pueden dificultar el reemplazo y pueden afectar la limpieza o alineación de la máquina.

7,3 Evite perder piezas pequeñas durante el reemplazo de lentes

Algunos conjuntos de lentes láser incluyen tornillos pequeños, arandelas, anillos de retención u otras piezas pequeñas. Estos componentes pueden ser fáciles de perder durante el reemplazo de la lente.

Para las máquinas de la serie Bolt, se recomienda colocar un paño limpio o una alfombra suave en la plataforma antes del desmontaje. Esto ayuda a atrapar piezas pequeñas y evita que caigan en los huecos de la plataforma.

Mantener todas las piezas organizadas durante el reemplazo puede evitar errores de instalación y proteger la máquina de daños accidentales.

7,4 Limpie la lente con herramientas ópticas

Use las herramientas de limpieza óptica adecuadas al limpiar la lente del láser. Evite tocar la superficie de la lente directamente con los dedos.

Las herramientas de limpieza recomendadas incluyen tejido de limpieza de lentes, tela óptica sin pelusa, solución de limpieza de lentes adecuada, un soplador de aire o un plumero de aire limpio y guantes limpios.

Primero, elimine el polvo suelto con un soplador de aire. Luego aplique una pequeña cantidad de solución de limpieza de lentes al tejido de la lente o al paño óptico. Limpie suavemente la lente sin aplicar presión excesiva.

No utilice productos químicos agresivos, tela áspera, toallas de papel o materiales abrasivos. Estos pueden rayar el revestimiento de la lente y reducir el rendimiento óptico.

8. Conclusión

La elección de la distancia focal correcta de la lente láser de CO₂ puede marcar una gran diferencia en la calidad del grabado, la profundidad de corte, el acabado del borde y la estabilidad general del procesamiento.

Una lente de 1,5 ″ es la mejor para grabados finos y detalles de alta resolución. Una lente de 2,0 ″ es la mejor opción para todo uso para el grabado y corte general. Una lente de 2,5 ″ es mejor para materiales de espesor medio y un rendimiento de corte equilibrado. Una lente de 4,0 ″ es mejor para materiales gruesos, superficies irregulares y aplicaciones que requieren una profundidad de enfoque más profunda.

La lente correcta depende de su material, grosor, condición de la superficie y resultado deseado. Al comprender la relación entre la distancia focal, el tamaño del punto y la profundidad de enfoque, puede elegir la lente láser más adecuada para cada proyecto y lograr resultados más limpios y consistentes.
