Laser Engraving Guide Everything You Need to Know

El grabado láser se ha convertido en una técnica esencial para la personalización y la fabricación, que ofrece alta precisión, flexibilidad y eficiencia. Ya sea que esté trabajando en proyectos personales, productos creativos o aplicaciones industriales, comprender los principios básicos, los métodos de grabado, los materiales y la configuración de parámetros puede mejorar enormemente sus resultados.

Esta guía de grabado láser proporciona una visión clara de los conocimientos clave que necesita para iniciar y optimizar su trabajo de grabado, desde las diferencias entre grabado, corte y marcado hasta tecnologías de grabado comunes, aplicaciones industriales y consejos prácticos de optimización.

1. diferencias entre grabado láser, corte y marcado

Grabado láser,Corte por láser, Y el marcado láser a menudo se mencionan juntos, pero no son el mismo proceso. Cada método utiliza diferentes objetivos de procesamiento, estrategias de movimiento y ajustes de parámetros.

El grabado láser normalmente funciona a una alta velocidad de procesamiento con una potencia láser relativamente baja. Utiliza parámetros comoDPI, Métodos de relleno, Potencia láser, Velocidad, YAyuda del aire. El cabezal láser puede moverse en líneas rectas de escaneo o seguir la ruta de diseño, lo que hace que el grabado sea ideal para logotipos, texto, fotos, patrones decorativos y obras de arte detalladas.

El corte por láser requiere una mayor potencia del láser y una asistencia de aire más fuerte para cortar los materiales. Se mueve a lo largo del contorno del diseño y, a menudo, implica configuraciones clave comoOffset láserPuntos de perforación, potencia, velocidad y asistencia aérea. Este proceso se utiliza principalmente para cortar contornos, crear patrones huecos y separar piezas de materiales laminares.

El marcado láser generalmente utiliza una menor potencia láser y una menor intensidad de asistencia de aire. Su velocidad de procesamiento es más rápida que el corte, pero generalmente más lenta que el grabado. Los parámetros clave incluyen potencia, especialmente potencia mínima, velocidad y asistencia aérea. El cabezal láser se mueve a lo largo de la trayectoria de diseño, lo que hace que el marcado láser sea adecuado para el arte lineal, los contornos, los números de serie y la mejora de los bordes del diseño vectorial.

Comparación entre el grabado láser, el corte láser y el marcado láser.

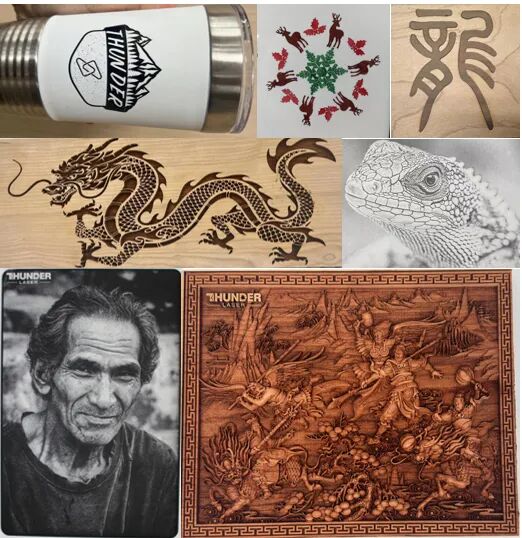

2. 7 tipos de tecnología de grabado láser

El grabado láser es conocido por su precisión y versatilidad. Desempeña un papel cada vez más importante tanto en la personalización personalizada como en la producción industrial. Sin embargo, detrás de este proceso aparentemente sencillo, hay varias técnicas de grabado diferentes.

Estas categorías no son mutuamente excluyentes. Se clasifican en función de diferentes criterios, como la profundidad de grabado, el efecto visual, el tipo de patrón y el área expuesta al láser. Una sola pieza grabada con láser puede incluir varias características técnicas al mismo tiempo.

Antes de explorar estas siete técnicas de grabado láser en detalle, es importante comprender que se diferencian según tres factores principales: profundidad y efecto de grabado, tipo de patrón y área de exposición al láser.

Por ejemplo, un sello de madera puede ser grabado empotrado y grabado profundo, mientras que también se basa en un patrón vectorial. En las siguientes secciones, explicaremos los siete tipos comunes de grabado láser uno por uno.

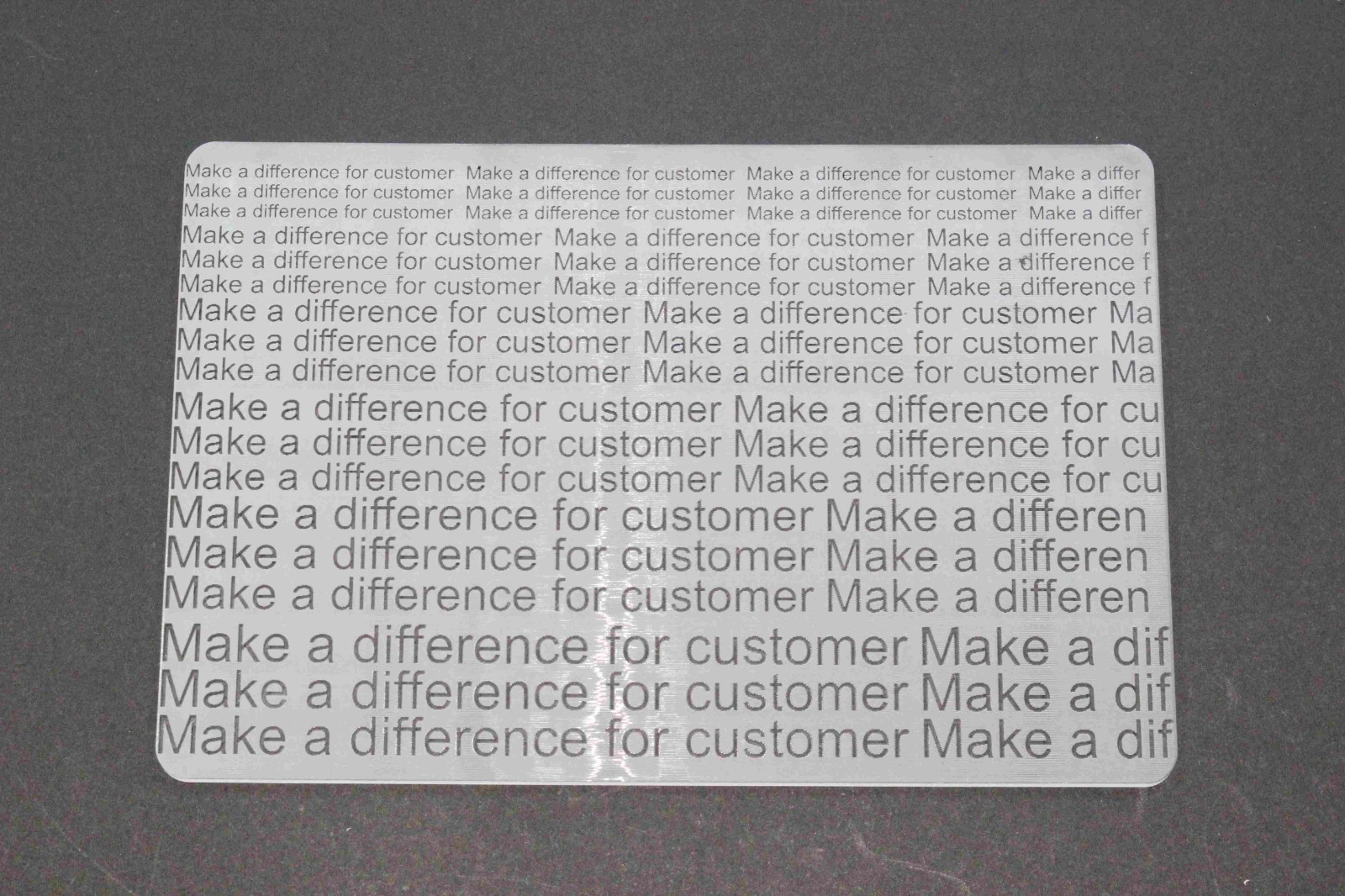

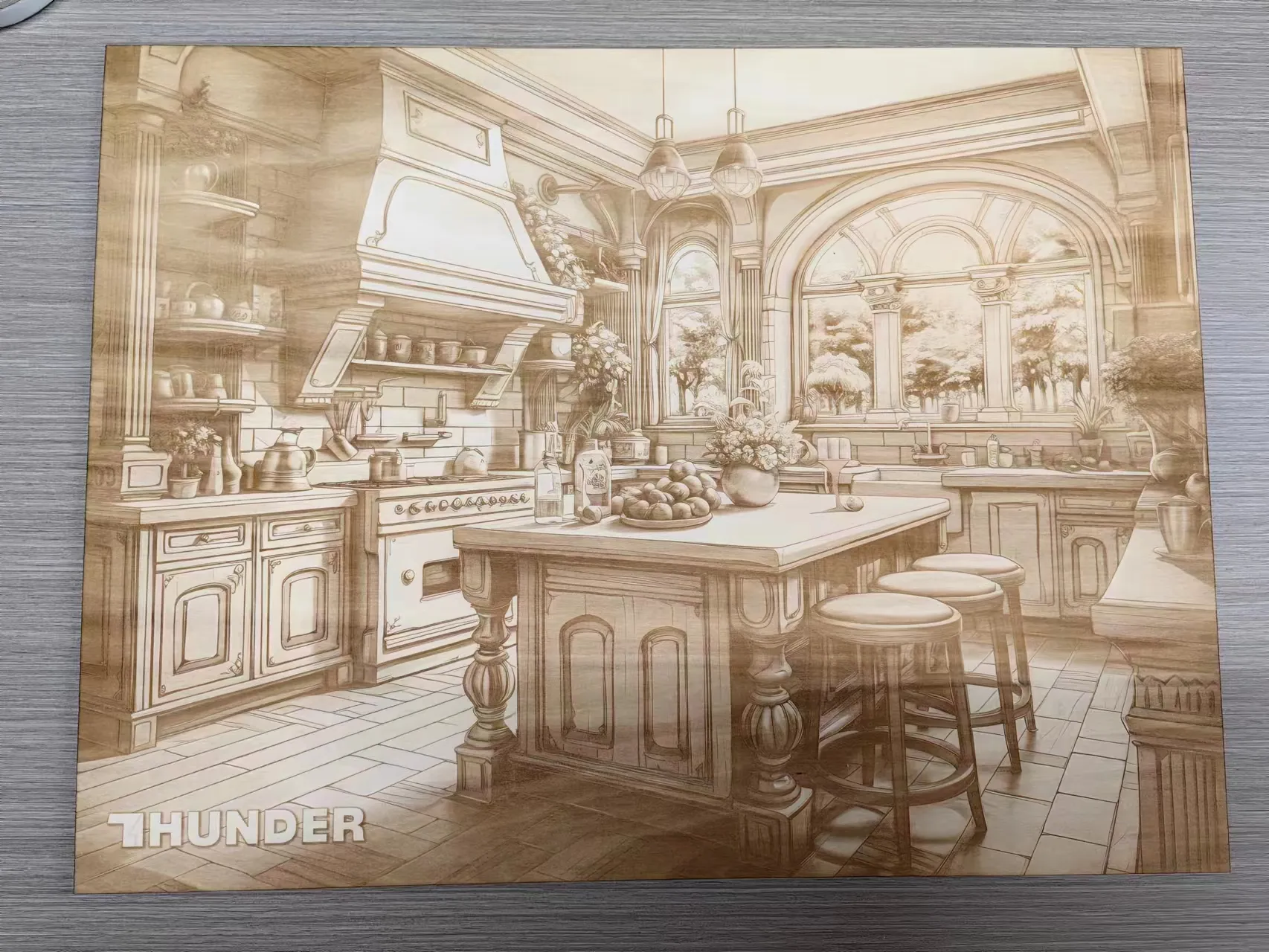

2,1 Grabado poco profundo

El grabado superficial refiere al grabado del laser con la profundidad relativamente mínima, típicamente menos de 0,5 m. Requiere generalmente energía más baja del laser que el grabado profundo. Debido a que la intensidad del láser es menor, las marcas resultantes suelen ser de color más claro.

La mayoría de los materiales adecuados para el grabado láser pueden someterse a un grabado superficial. Debido a su espesor limitado, algunos materiales delgados sólo pueden soportar el grabado superficial.

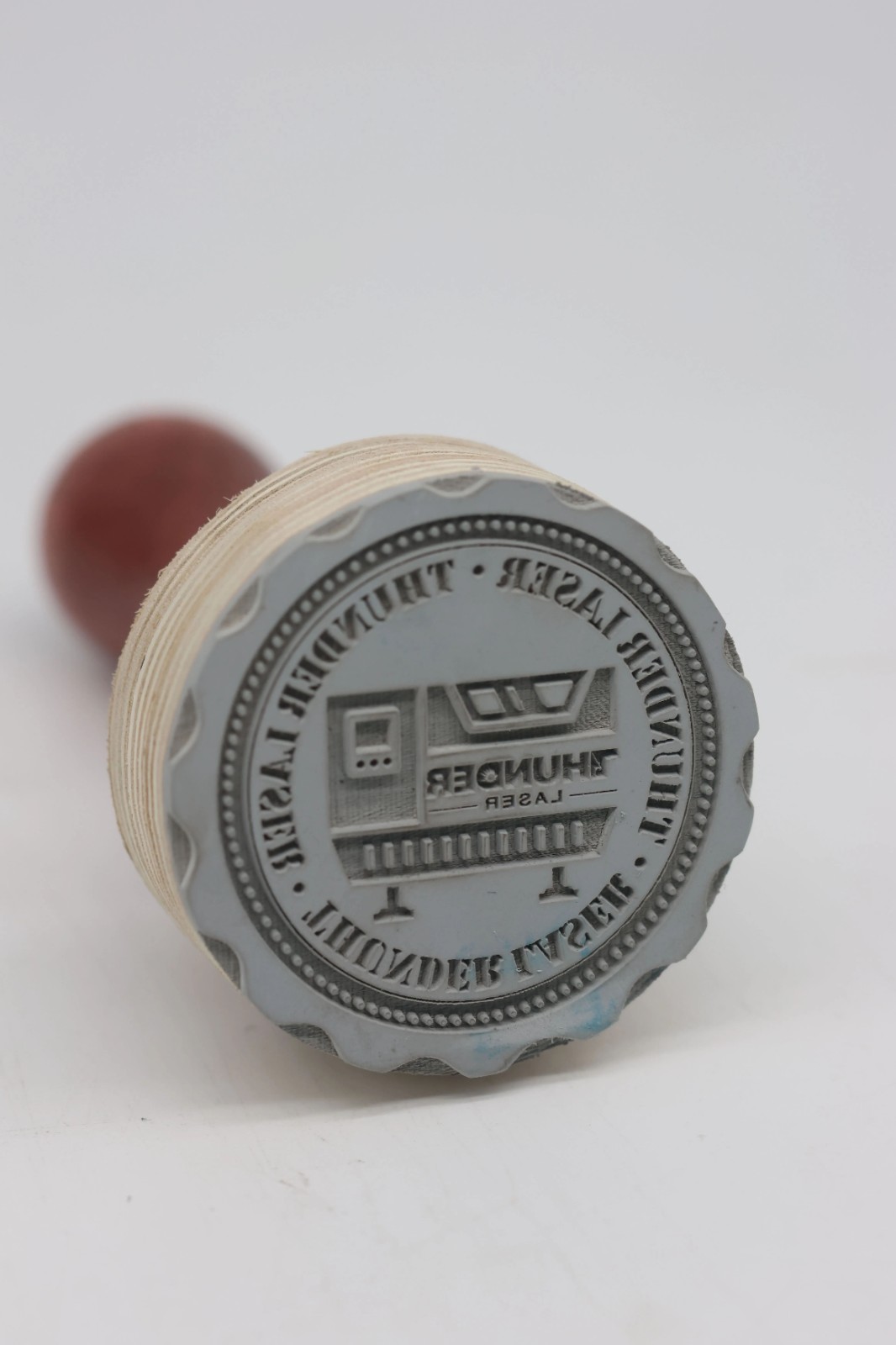

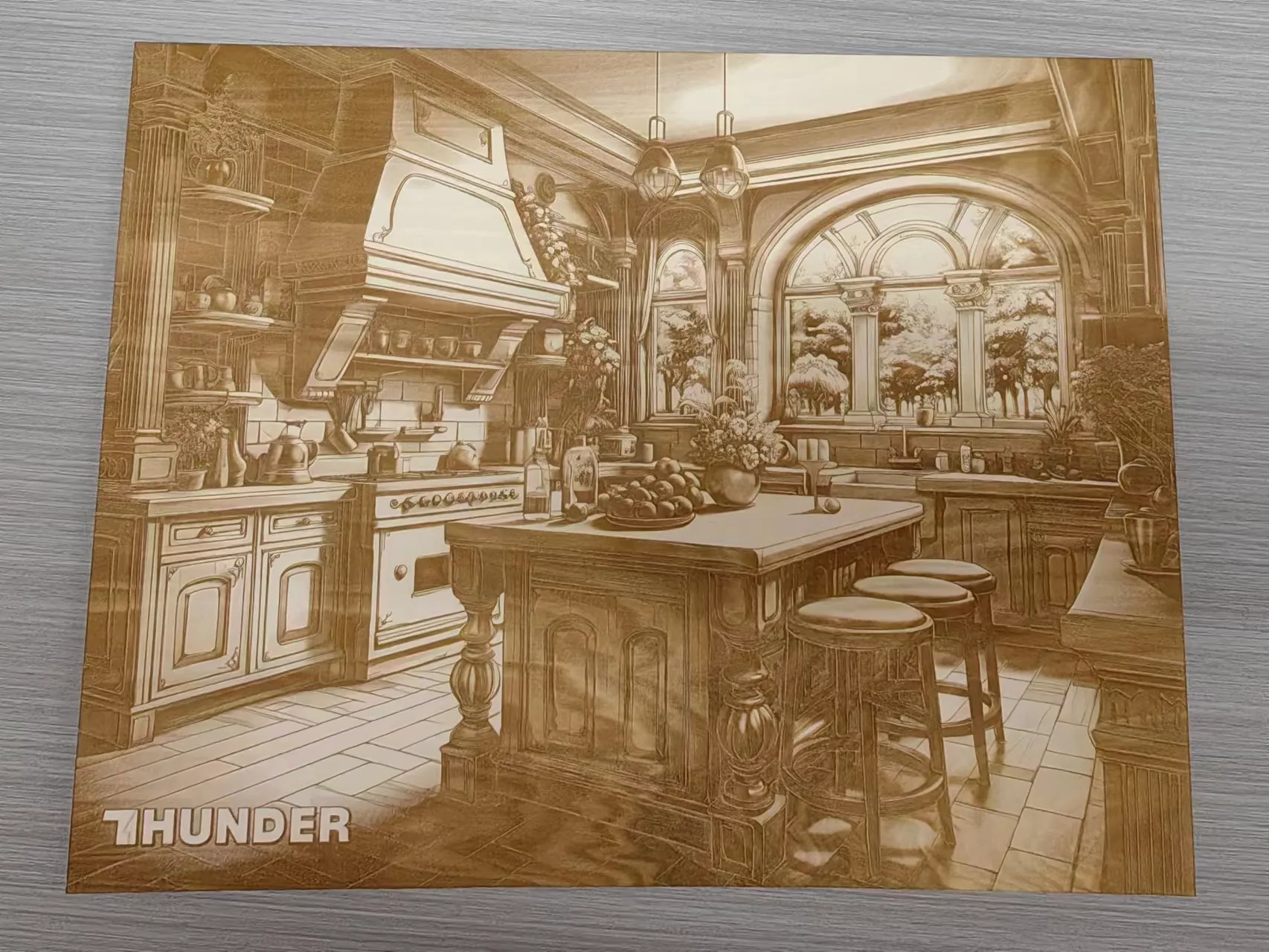

2,2 Grabado profundo

El grabado profundo refiere al grabado del laser con mayor profundidad, típicamente más de 0,5 m. Requiere generalmente una energía más alta del laser que grabado bajo. La mayor potencia no solo mejora la profundidad del grabado, sino que también intensifica el impacto del láser en el material, lo que a menudo da como resultado marcas más oscuras y un contraste visual más fuerte.

El grabado profundo es adecuado para aplicaciones que requieren más detalles que el nivel de la superficie, como la fabricación de sellos, el relleno de pigmentos, la incrustación de elementos decorativos o la creación de espacio para componentes integrados.

Los materiales con un espesor de al menos 2mm son generalmente más adecuados para el grabado profundo. No se recomienda para materiales más delgados que 1mm porque el proceso puede dañar su integridad estructural.

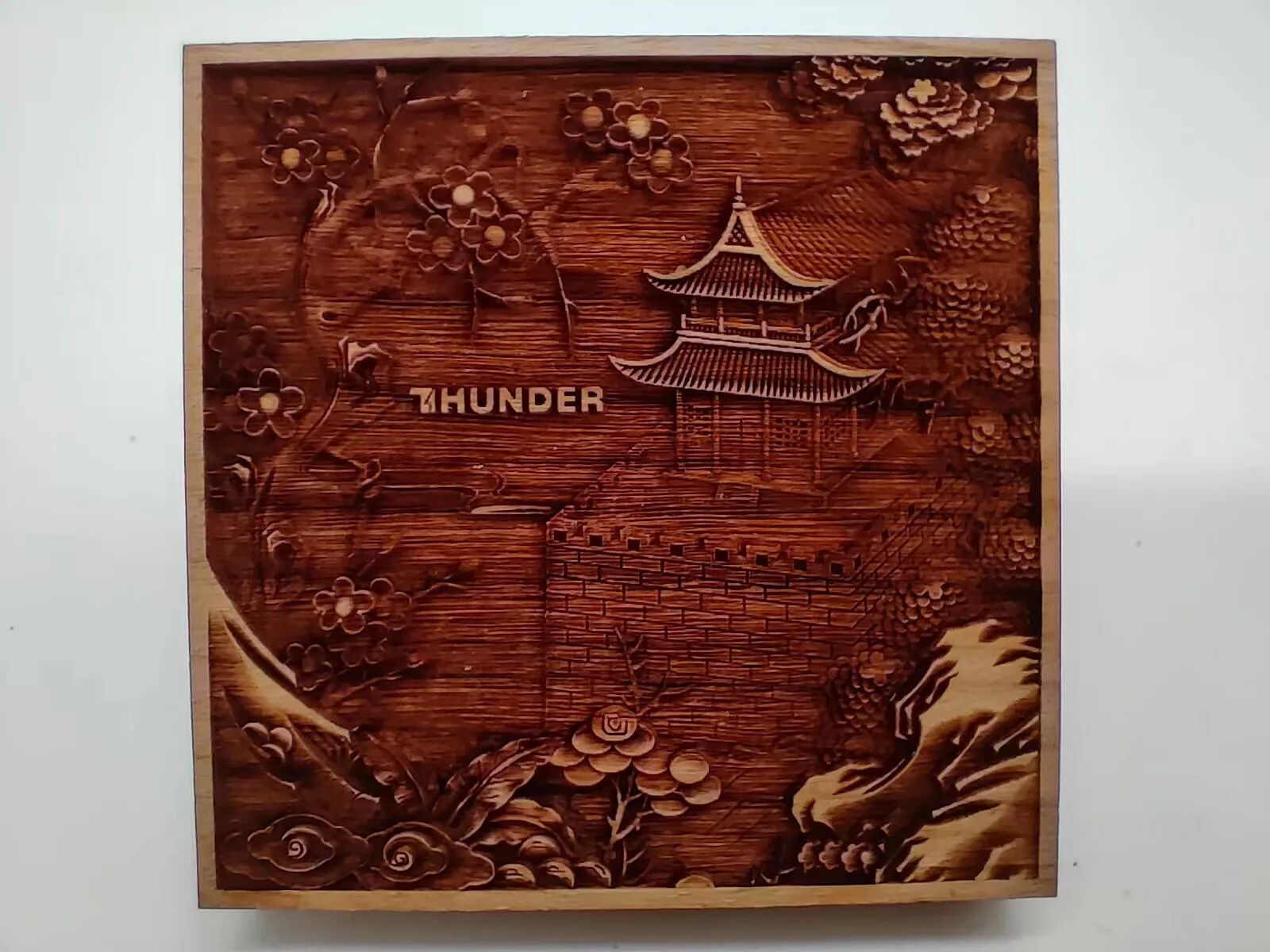

2,3 Grabado en relieve

A diferencia del grabado superficial o profundo, que normalmente produce una superficie relativamente plana con una profundidad más uniforme, el grabado en relieve crea un efecto tridimensional. La profundidad de grabado varía notablemente en todo el diseño, dando a la pieza terminada un aspecto escultórico.

Este efecto generalmente se logra mediante el uso de un tipo especial de imagen llamado mapa de profundidad durante el proceso de diseño. El grabado en relieve requiere materiales más gruesos para adaptarse a variaciones significativas en la profundidad de grabado. Cuanto mayor sea el rango de profundidad, más pronunciado será el efecto tridimensional final.

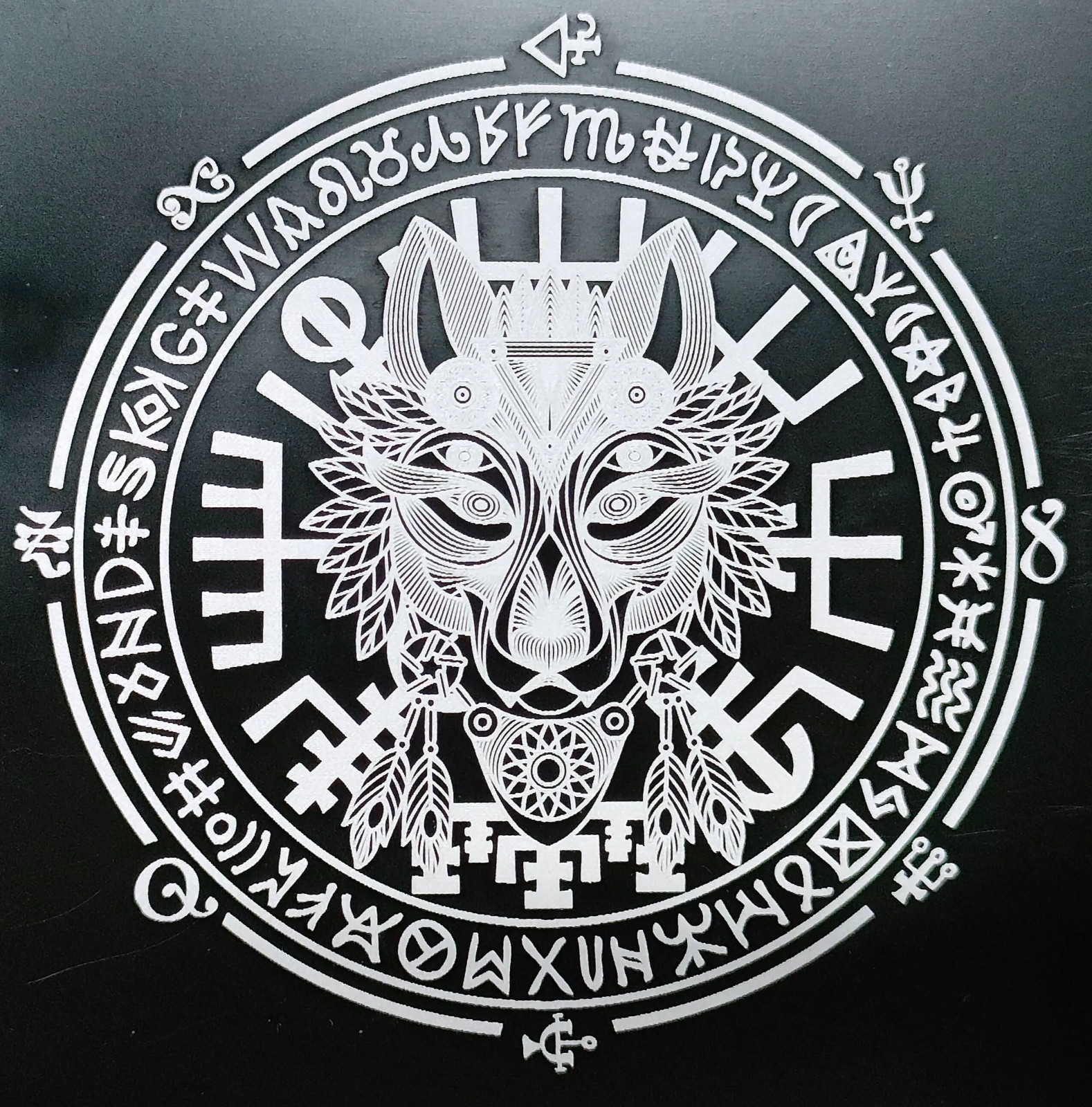

2,4 Vector Grabado

El grabado vectorial se refiere al grabado láser basado en gráficos vectoriales, que son imágenes compuestas de puntos, líneas y curvas definidas por caminos matemáticos. A diferencia de las imágenes ráster, que se basan en píxeles, los archivos vectoriales conservan la claridad en cualquier tamaño y son ideales para trabajos de precisión.

Los diseños vectoriales se pueden dibujar utilizando herramientas de lápiz digital o importar directamente desde el software basado en vectores. Dado que el láser sigue las rutas exactas de las líneas vectoriales, el grabado vectorial es especialmente útil para delinear formas, crear arte lineal y producir patrones limpios y detallados con alta precisión y velocidad.

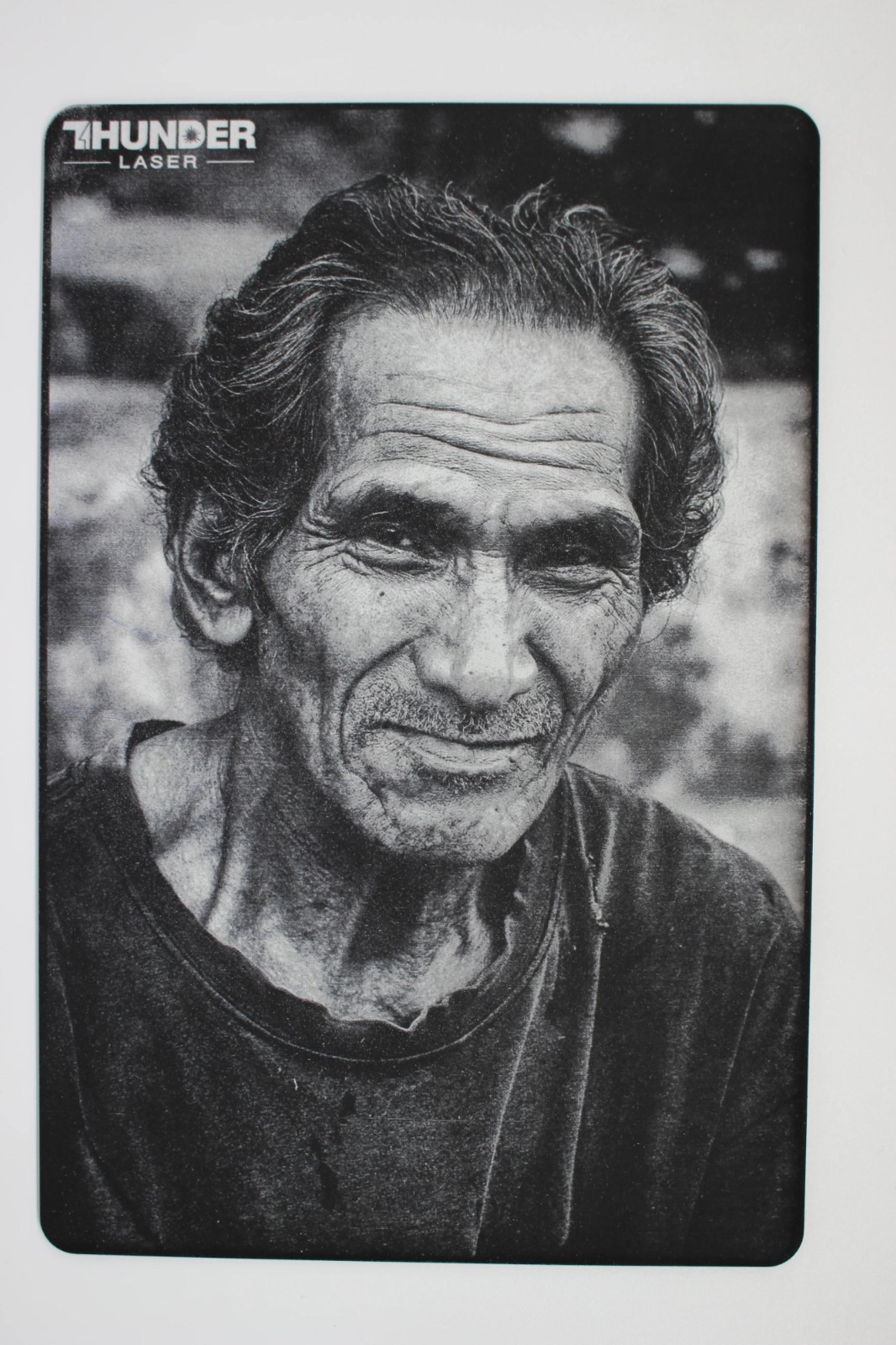

2,5 Foto Grabado

El grabado fotográfico es el proceso de grabar una imagen basada en una fotografía. Sin embargo, no todas las fotos son adecuadas para el grabado láser. El uso de una foto sin procesar o seleccionada al azar a menudo conduce a resultados de grabado pobres.

Para lograr un grabado fotográfico de alta calidad, comience con una imagen de alta resolución que tenga un sujeto claro y un buen brillo general. Después de seleccionar una foto adecuada, generalmente se requiere un procesamiento de imagen adicional. Esto puede incluir ajustes en la composición, exposición, contraste y afilado para mejorar el detalle en el resultado final del grabado.

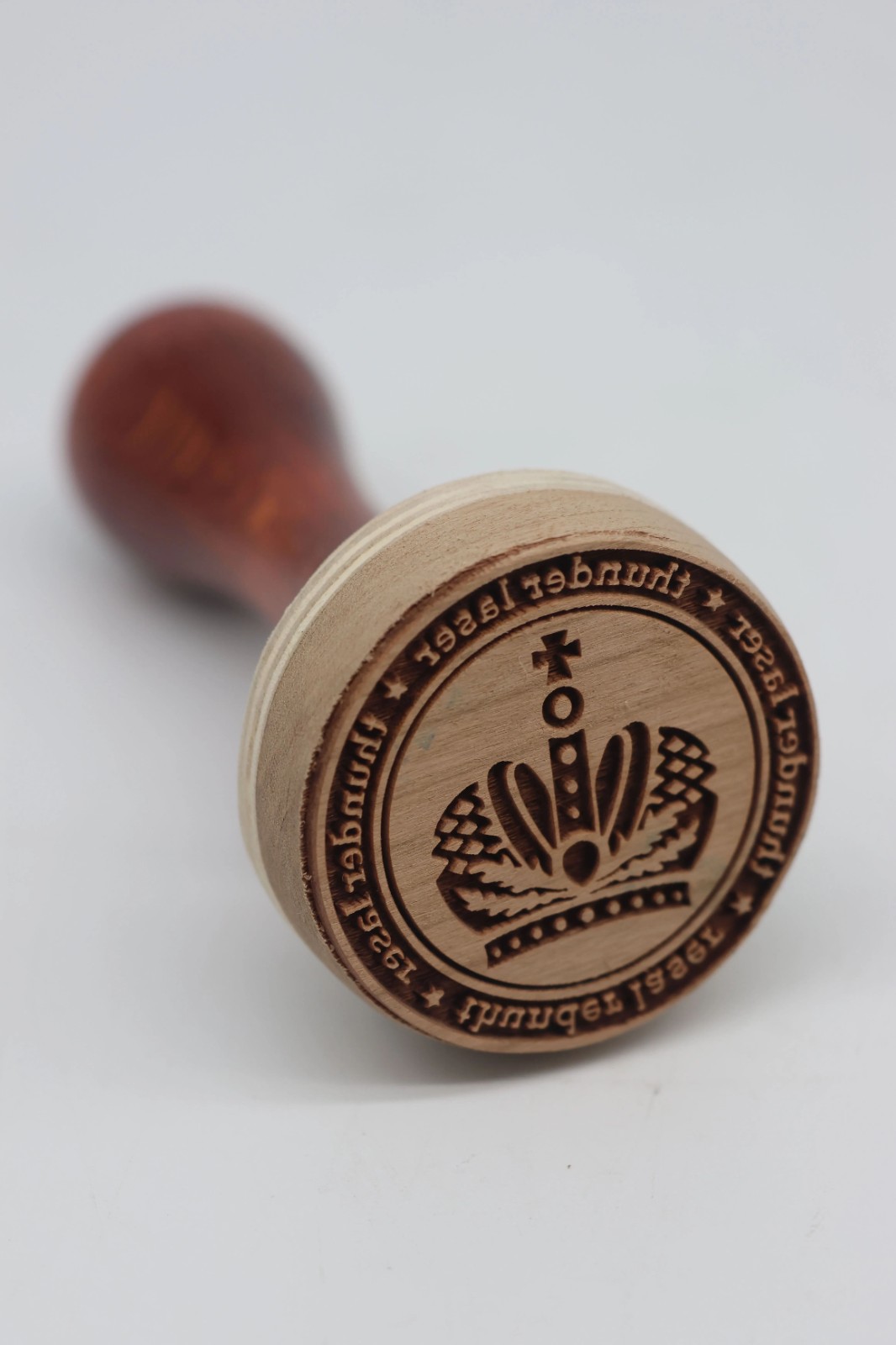

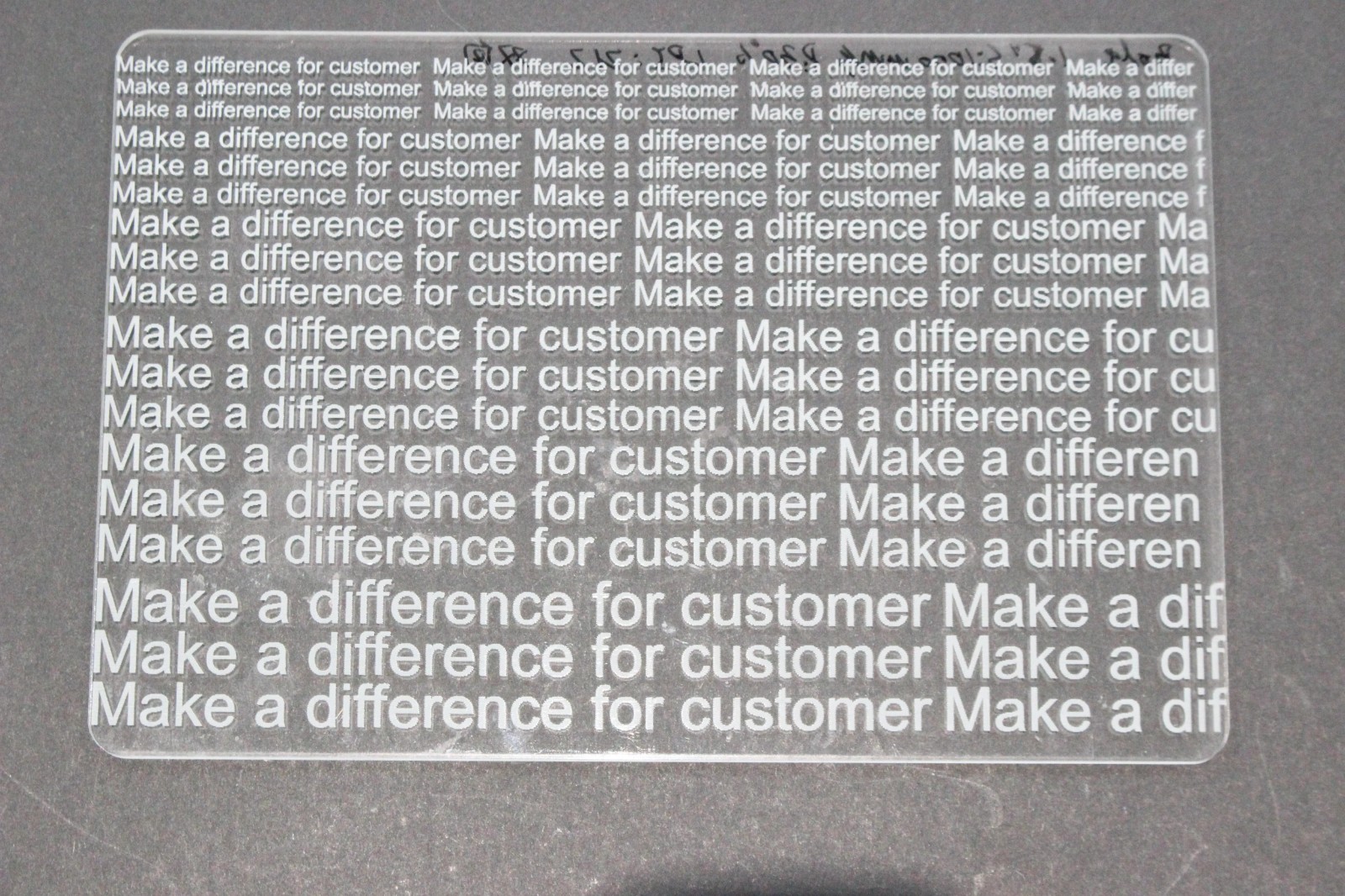

2,6 Grabado empotrado

En el grabado láser, el grabado empotrado se refiere a una técnica en la que el láser elimina material solo de las áreas que forman el diseño, mientras que el fondo permanece intacto. Esto hace que el patrón grabado aparezca descolorido o hundido en la superficie del material.

El grabado empotrado es uno de los métodos de grabado láser más comunes. Cuando se combina con el grabado profundo, puede producir artículos como sellos, donde el texto o los elementos gráficos se tallan profundamente debajo de la superficie mientras que el fondo circundante permanece en su altura original.

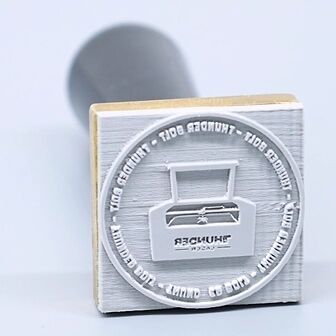

2,7 Grabado levantado

El grabado elevado se refiere a una técnica en la que el láser elimina el material del fondo mientras que el diseño permanece intacto. Esto crea un contraste donde el fondo aparece oscurecido o rebajado, lo que permite que el diseño conserve su color original o se destaca en un ligero relieve.

El grabado elevado es generalmente menos común que el grabado empotrado, pero ofrece un efecto visual distinto. Cuando se combina con el grabado profundo, puede producir resultados como sellos personalizados, donde el fondo está profundamente tallado mientras que el texto o los gráficos permanecen elevados y claramente definidos.

3. aplicaciones de grabado láser en muchas industrias

El grabado láser se ha convertido en una herramienta versátil y esencial en una amplia gama de industrias, desde la fabricación a gran escala hasta la personalización personalizada de productos. Gracias a su naturaleza sin contacto, alta precisión y eficiencia, el grabado láser no solo mejora los flujos de trabajo tradicionales, sino que también permite nuevas aplicaciones.

3,1 Industria manufacturera industrial

En la fabricación, el grabado láser es una tecnología central para la identificación de productos, la trazabilidad y la lucha contra la falsificación. Permite el marcado permanente en materiales como metal, plástico y cerámica, incluidos números de serie, fechas de producción y logotipos de marcas para respaldar el control de calidad y el seguimiento completo del ciclo de vida.

3,2 Industria del arte y el diseño

El grabado láser ofrece a los artistas y diseñadores una poderosa herramienta para la expresión creativa. Con la capacidad de producir diseños personalizados detallados en materiales como madera, cuero, acrílico y papel, es compatible con regalos personalizados, decoración del hogar, obras de arte y artesanías, satisfaciendo la creciente demanda de singularidad y personalización.

3,3 Industria electrónica y semiconductores

En la fabricación de productos electrónicos, el grabado láser juega un papel importante debido a su precisión a nivel de micras y su procesamiento sin contacto. Es ampliamente utilizado para el marcado fino, micro-corte y perforación de placas de circuitos impresos, así como para grabar logotipos y caracteres de botones en productos electrónicos de consumo como teléfonos inteligentes y computadoras portátiles.

3,4 Embalaje y Bienes de Consumo

El grabado láser mejora el embalaje con un marcado rápido, duradero y a prueba de manipulaciones. Puede grabar fechas de producción claras, números de lote y códigos QR en envases para alimentos, bebidas, productos farmacéuticos y otros productos, mejorando la trazabilidad y ayudando a combatir la falsificación.

3,5 Industria textil y de la confección

En la industria textil, el grabado láser ofrece una alternativa sostenible e innovadora a los métodos de procesamiento tradicionales. Puede reemplazar los tratamientos químicos en el acabado denim, como el bigote o la decoloración, y grabar patrones o texturas intrincadas en varias telas, agregando atractivo visual y valor a los productos de ropa.

3,6 Industria de dispositivos médicos

El grabado láser es importante en el campo médico para el marcado de alta precisión y el tratamiento de superficies funcionales. Se utiliza en instrumentos quirúrgicos, implantes, catéteres y otros dispositivos para grabar códigos de identificación, escalas de medición o texturas antideslizantes, lo que respalda la seguridad, el cumplimiento y la trazabilidad.

3,7 Industria automotriz y aeroespacial

En los sectores de fabricación de alta gama, como la automoción y la industria aeroespacial, el grabado láser se utiliza para el marcado permanente y la lucha contra la falsificación de componentes esenciales. Proporciona las marcas exactas, durables en las piezas del motor, las estructuras de los aviones, y otros materiales de alto valor, cumpliendo los requisitos rigurosos de la industria para la durabilidad bajo condiciones exigentes.

3,8 Industria de aplicaciones emergentes

Con el avance tecnológico en curso, el grabado láser continúa expandiéndose en nuevos campos. Desempeña un papel cada vez más importante en áreas como el posprocesamiento de piezas impresas en 3D y la fabricación de chips microfluídicos en biotecnología, ampliando los límites de lo que el grabado láser puede lograr.

¡Seeo más aplicaciones industriales aquí!

4. Consejos para optimizar los resultados del grabado láser

Después de entender dónde se utiliza el grabado láser, el siguiente paso es aprender cómo mejorar sus resultados a través de mejores opciones de equipos, ajustes de parámetros, preparación de materiales y técnicas de diseño.

Lograr un grabado de alta calidad requiere más que elegir una buena máquina. También depende de seleccionar el derechoFuente láser, Ajustar los parámetros de procesamiento, optimizar la configuración del software y preparar el material adecuadamente.

4,1 Elija la máquina láser adecuada

Diferentes tipos de láser son adecuados para diferentes materiales y necesidades de grabado. Seleccionar el derecholaser engraving machineEs fundamental para lograr un mejor resultado de grabado.

• Láser de tubo de vidrio CO2: adecuado para la mayoría de los materiales no metálicos como madera, cuero, acrílico y vidrio.
• Láser de tubo RF CO2: también es adecuado para madera, cuero, acrílico, vidrio y otros materiales no metálicos, al tiempo que ofrece detalles de grabado más finos que los láseres de tubo de vidrio.
• Láser azul: adecuado para grabar materiales opacos no metálicos como madera y cuero, así como algunos metales como el acero inoxidable. Aprenda más sobreLáseres CO2 vs. láseres de diodo.
• Láser de conmutación Q: diseñado principalmente para metales como acero inoxidable, aluminio y titanio, al tiempo que admite materiales no metálicos seleccionados como pizarra y acrílico negro.
• Laser de MOPA: conveniente para la marca del color y la marca negra en los metales tales como acero inoxidable, titanio, y aluminio.
• Láser UV: adecuado para el grabado fino en materiales como plásticos, vidrio y placas de circuitos impresos.

Si no está seguro de qué tipo de máquina se ajusta a su flujo de trabajo, también puede consultar unGuía de selección de la máquina Thunder LaserAntes de elegir un sistema.

Aprenda más sobreVida útil del tubo del laser del RF.

4,2 Ajustar los parámetros clave

La calidad del grabado láser está influenciada por varios parámetros de procesamiento. El ajuste adecuado puede mejorar significativamente el resultado final.

• LáserPoder: El poder excesivo puede causar abrasador, mientras el poder insuficiente puede causar el grabado bajo o confuso.
• GrabadoVelocidad: Una velocidad demasiado rápida puede reducir la profundidad del grabado, mientras que una velocidad demasiado lenta puede causar sobrecalentamiento y quemaduras.
• DPI: Bajo DPI puede conducir a un grabado poco claro, mientras que excesivamente alto DPI puede aumentar el tiempo de procesamiento y causar un exceso de quemado o borroso en ciertas áreas.
• Método de llenado: Diferentes técnicas de llenado, como el relleno de línea o el relleno de rayado, afectan la uniformidad del grabado y el tiempo de procesamiento.

Para los principiantes, a menudo es útil comenzar con verificadoConfiguración de material láserLuego, ajuste la potencia, la velocidad, el DPI y el método de llenado según los resultados de la prueba.

4,3 Preprocesamiento de materiales y después del procesamiento

Los resultados del grabado pueden verse fuertemente afectados por las características de la superficie de diferentes materiales. El tratamiento adecuado antes y después del grabado ayuda a optimizar la calidad.

• Madera: arena y limpiar la superficie a fondo antes de grabar. La aplicación de un barniz transparente o sellador después puede mejorar la apariencia y proteger el diseño.
• Metal: las medidas preventivas como el tratamiento antioxidante y la protección contra arañazos ayudan a mantener la integridad tanto del material como del grabado.
• Vidrio: aplicar una toalla de papel húmeda o una capa delgada de agua jabonoso a la superficie antes de grabar puede ayudar a minimizar el riesgo de agrietamiento.
• Cuero: aplanar el material correctamente para asegurar un grabado consistente. El cuero también debe almacenarse en un ambiente seco para evitar el moho y el deterioro.

4,4 Optimización del diseño

La calidad del archivo de grabado juega un papel crucial en el resultado final. La optimización del diseño puede mejorar significativamente la precisión y el detalle del grabado.

• Optimización del grabado de mapa de bits: utilice imágenes de alta resolución para evitar la borrosa o la distorsión. Los mapas de bits claros y detallados ayudan al láser a reproducir el patrón deseado con mayor precisión.
• Optimización del grabado vectorial: asegúrese de que las líneas sean nítidas y los caminos sean suaves, al tiempo que minimiza los nodos o puntos innecesarios. Esto reduce los errores durante el grabado y mejora la calidad general del corte o marca.
• Ajuste de contraste: aumentar el contraste de la imagen ayuda a enfatizar los detalles, haciendo que el patrón grabado sea más distinto y visualmente claro.

5. Conclusión

Lograr excelentes resultados de grabado láser requiere una combinación del sistema láser adecuado, ajustes de parámetros precisos, preparación cuidadosa del material y archivos de diseño optimizados.

Al comprender los métodos de grabado, seleccionar el equipo adecuado, ajustar cuidadosamente los parámetros y preparar adecuadamente los materiales y las ilustraciones, puede desbloquear todo el potencial del grabado láser y producir resultados de alta calidad, duraderos y visualmente impresionantes en una amplia gama de aplicaciones.
