Laser Exhaust System All You Need To Know

El corte y grabado láser producen resultados más que precisos. También generan humo, humos, olores y partículas que pueden afectar la salud del operador, contaminar el espacio de trabajo y dañar la máquina con el tiempo. Es por eso que un sistema de escape láser confiable no es opcional. Es esencial para la operación segura y consistente del láser.

Pero, ¿qué solución de escape es la adecuada para su configuración? Desde extractores de humos hasta ventilación por conductos, esta guía explica cómo funcionan los sistemas de escape por láser, qué componentes incluyen, cómo configurarlos para diferentes espacios de trabajo y cómo mantenerlos para un rendimiento a largo plazo.

Por qué necesita un buen sistema de escape láser

Ejecutar una máquina láser sin la extracción de humos adecuada puede ser riesgoso tanto para las personas como para el equipo. Ya sea que esté cortando madera, acrílico, cuero, caucho o plásticos, el rayo láser genera un calor intenso que hace que los materiales se vaporicen, se abatan o se derritan. Este proceso libera una mezcla de subproductos, incluyendo:

Si estas emisiones no se eliminan de manera eficiente, pueden contaminar rápidamente el espacio de trabajo y causar varios problemas:

Un sistema de escape láser eficaz aborda estos riesgos al capturar los humos en la fuente, alejar el aire contaminado del área de procesamiento y filtrarlo o ventilarlo de manera segura. Ayuda a proteger la salud del operador, mantiene la óptica más limpia y admite un rendimiento estable de la máquina.

En muchos entornos comerciales, educativos e industriales, la extracción de humos también es parte de la seguridad en el lugar de trabajo y el cumplimiento ambiental. La ventilación adecuada no se trata solo de comodidad. También se trata de seguridad, rendimiento y fiabilidad del equipo a largo plazo.

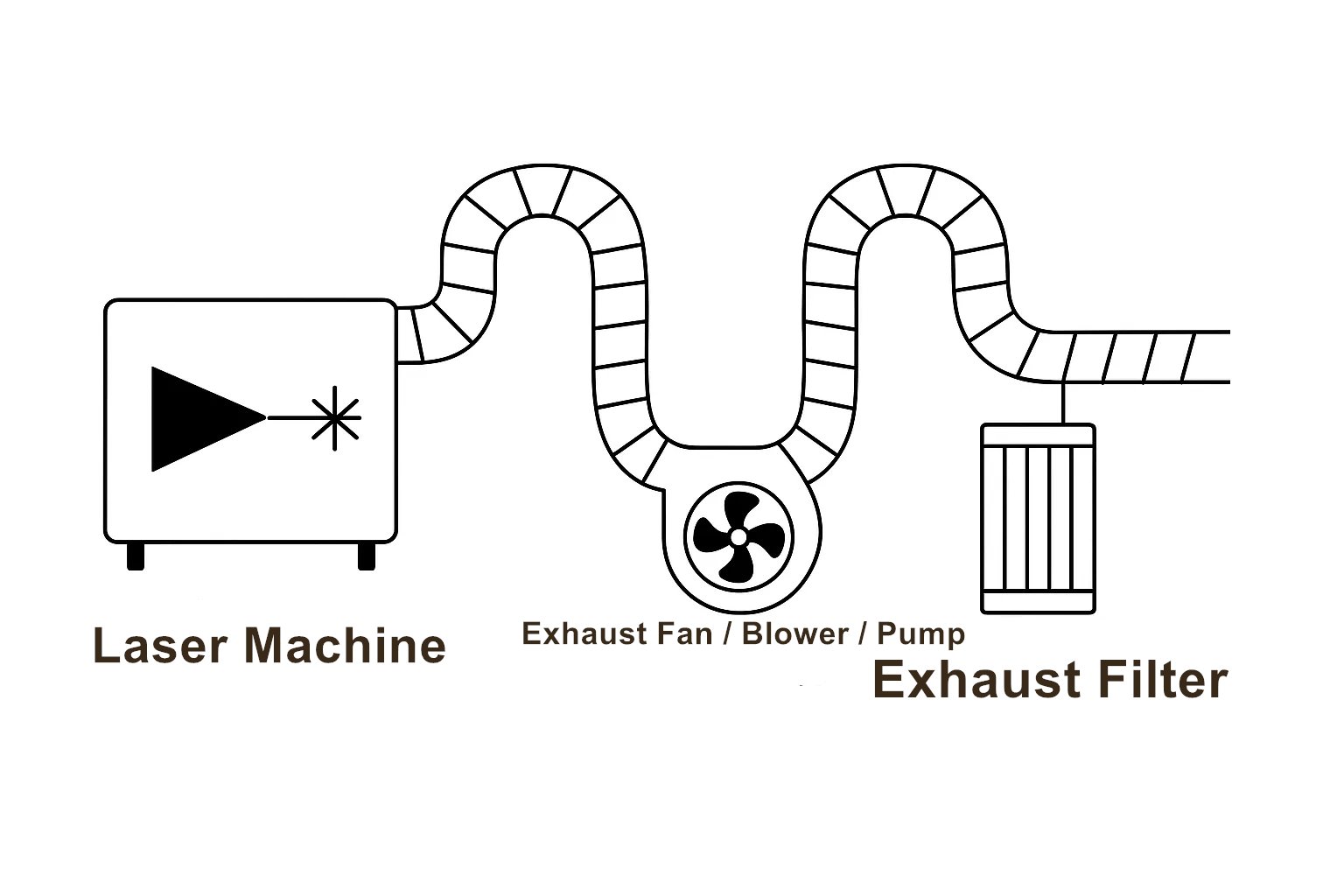

2. componentes clave de un sistema de escape láser

Antes de elegir una configuración de escape láser, es importante entender cómo se construye el sistema. La mayoría de los sistemas, ya sea que ventilen al aire libre o utilicen filtración interna, comparten varios componentes principales. Cada pieza ayuda a capturar, contener, mover o filtrar los contaminantes del aire generados durante el procesamiento láser.

2,1 Puerto de escape

El puerto de escape es donde los humos, el humo y las partículas en el aire se recogen por primera vez. Por lo general, se encuentra dentro del recinto láser cerca del área de trabajo, lo que ayuda a capturar las emisiones tan pronto como se generan. Un puerto de escape bien diseñado evita que los contaminantes escapen al espacio de trabajo y mejora la eficiencia de todo el sistema de extracción.

2,2 Ventilador de escape, soplador o bomba

Después de que se recogen los humos, un extractor, soplador o bomba crea la presión negativa necesaria para extraer el aire contaminado de la cámara láser. Algunos sistemas usan ventiladores incorporados, mientras que otros dependen de sopladores externos dependiendo de la demanda de flujo de aire, la longitud del conducto, la resistencia a la filtración y los requisitos de ruido.

Este componente es responsable de mantener un flujo de aire constante a través de los conductos y los filtros. Si el ventilador es demasiado débil o la trayectoria del flujo de aire está restringida, los humos pueden permanecer dentro de la máquina y afectar tanto la calidad del procesamiento como la seguridad del operador.

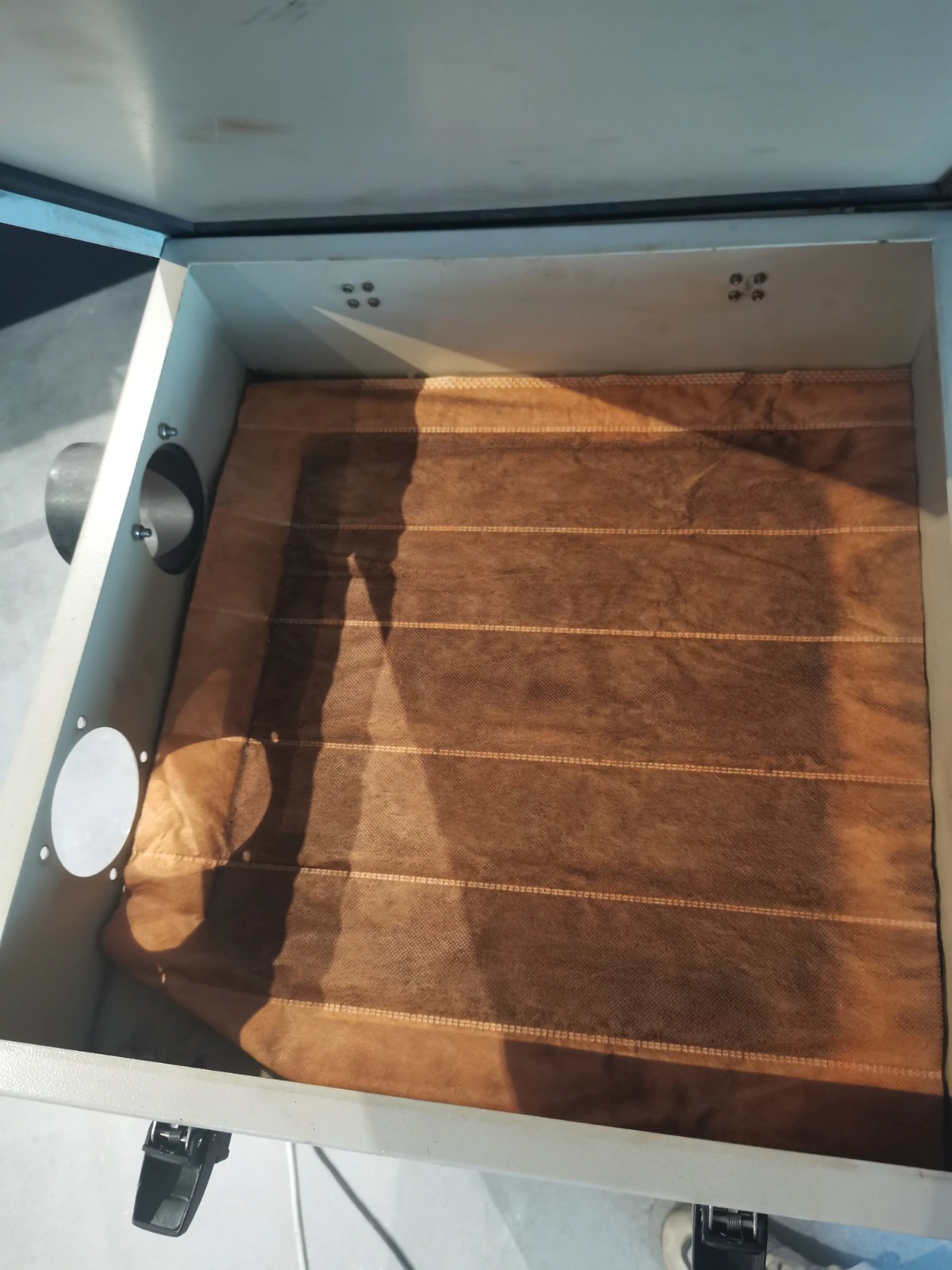

2,3 Módulo de filtración

El módulo de filtración es el núcleo de muchos sistemas de extracción de humos. Por lo general, incluye múltiples etapas de filtro diseñadas para capturar diferentes tipos de contaminantes. Una configuración típica puede incluir un prefiltro para polvo y escombros más grandes, un filtro HEPA para partículas finas y humo, y un filtro de carbón activado para olores y humos químicos.

Esta combinación ayuda a reducir tanto el humo visible como los compuestos invisibles en el aire antes de que el aire sea recirculado o descargado. La configuración exacta del filtro debe seleccionarse en función de los materiales que se procesan y los requisitos del espacio de trabajo.

2,4 Conductos de escape o manguera

Después de que el aire se extrae de la cámara láser, se encamina a través de conductos de escape, como mangueras flexibles o tuberías rígidas. Los conductos guíen el aire a un respiradero externo, extractor de humos o sistema de tratamiento de aire centralizado.

El material del conducto, el diámetro, la longitud de la trayectoria y la calidad del sellado afectan la eficiencia del flujo de aire y los niveles de ruido. Una trayectoria de conducto corta, recta y bien sellada generalmente proporciona un mejor rendimiento de escape que una manguera larga, doblada o comprimida.

3. Cómo funciona un sistema de escape láser

Un sistema de escape láser a menudo funciona junto con elSistema de ayuda del aire. Juntos, gestionan el flujo de aire durante el procesamiento láser, ayudando a mejorar la calidad del corte, mantener las lentes más limpias y proteger tanto a la máquina como al operador.

Cuando el láser comienza el procesamiento, el sistema de asistencia de aire sopla una corriente de aire enfocada sobre la superficie del material a través de una boquilla cerca del cabezal del láser. Este flujo de aire ayuda a eliminar los desechos fundidos y el polvo del área de corte o grabado, protege la lente, enfría el punto de procesamiento y empuja el humo y los gases hacia los puertos de escape.

Al mismo tiempo, el sistema de escape crea una presión negativa cerca del área de corte o grabado. Saca humo, polvo y humos de la cámara del láser. Dependiendo de la configuración, el aire contaminado puede pasar a través de filtros como el carbón activado y los filtros HEPA antes de ser descargado o recirculado.

Este equilibrio del flujo de aire de "empujar y tirar" es importante. La asistencia de aire empuja los escombros y el humo lejos del punto de trabajo, mientras que el sistema de escape lo captura y lo elimina. Cuando ambos sistemas están configurados correctamente, el área de trabajo se mantiene más limpia, la óptica dura más y el láser produce resultados más consistentes.

Cómo configurar su sistema de escape láser

La configuración correcta del escape láser depende de dónde y cómo utilice su máquina. Un estudio de hobby, taller de producción y configuración de aula móvil pueden requerir soluciones de escape muy diferentes. A continuación se presentan tres escenarios comunes.

4,1 Máquina láser única con uso moderado

Configuración recomendada:Un sistema de escape láser estándar con un ventilador en línea, conductos flexibles o rígidos, una caja de filtro de carbono o HEPA opcional y un amortiguador de tiro trasero.

Si opera una sola máquina láser de CO2 y su espacio de trabajo permite la ventilación directa al aire libre, el escape por conductos es a menudo una solución eficiente y rentable. Al conectar la máquina a un conducto que ventila el exterior, puede eliminar continuamente el humo y los humos con un mantenimiento relativamente simple.

Para mejorar la seguridad y reducir los olores, especialmente en espacios compartidos o cerrados, puede agregar una caja de filtro básica con filtros de carbón reemplazables o HEPA antes de la salida de escape. Un amortiguador de tiro trasero o tapa de ventilación con persianas también puede ayudar a evitar que el aire exterior, el polvo o la humedad fluyan de regreso al conducto.

4.1.1 Consejos Pro

4,2 Múltiples máquinas láser en un taller de producción

Configuración recomendada:Sistema de conductos central, soplador de alta presión y unidad de purificación de humos industriales.

Cuando varias máquinas láser funcionan al mismo tiempo en un taller comercial, escolar o industrial, los humos pueden acumularse rápidamente. Un sistema de tratamiento de aire centralizado ayuda a mantener la calidad del aire, reducir el humo prolongado y respaldar la seguridad en el lugar de trabajo.

Esta configuración generalmente conecta varias máquinas a un sistema de conductos compartido que alimenta un potente soplador. El aire luego pasa a través de una unidad de purificación centralizada, a menudo con filtros de múltiples etapas como HEPA y carbón activado, antes de la descarga segura.

Aunque esta configuración cuesta más que una simple configuración de una sola máquina, admite una extracción de humos más fuerte, reduce la frecuencia de reemplazo del filtro y puede respaldar mejor el cumplimiento ambiental en entornos de producción.

Esta configuración es especialmente adecuada para:

4,3 Configuraciones de láser móviles o temporales

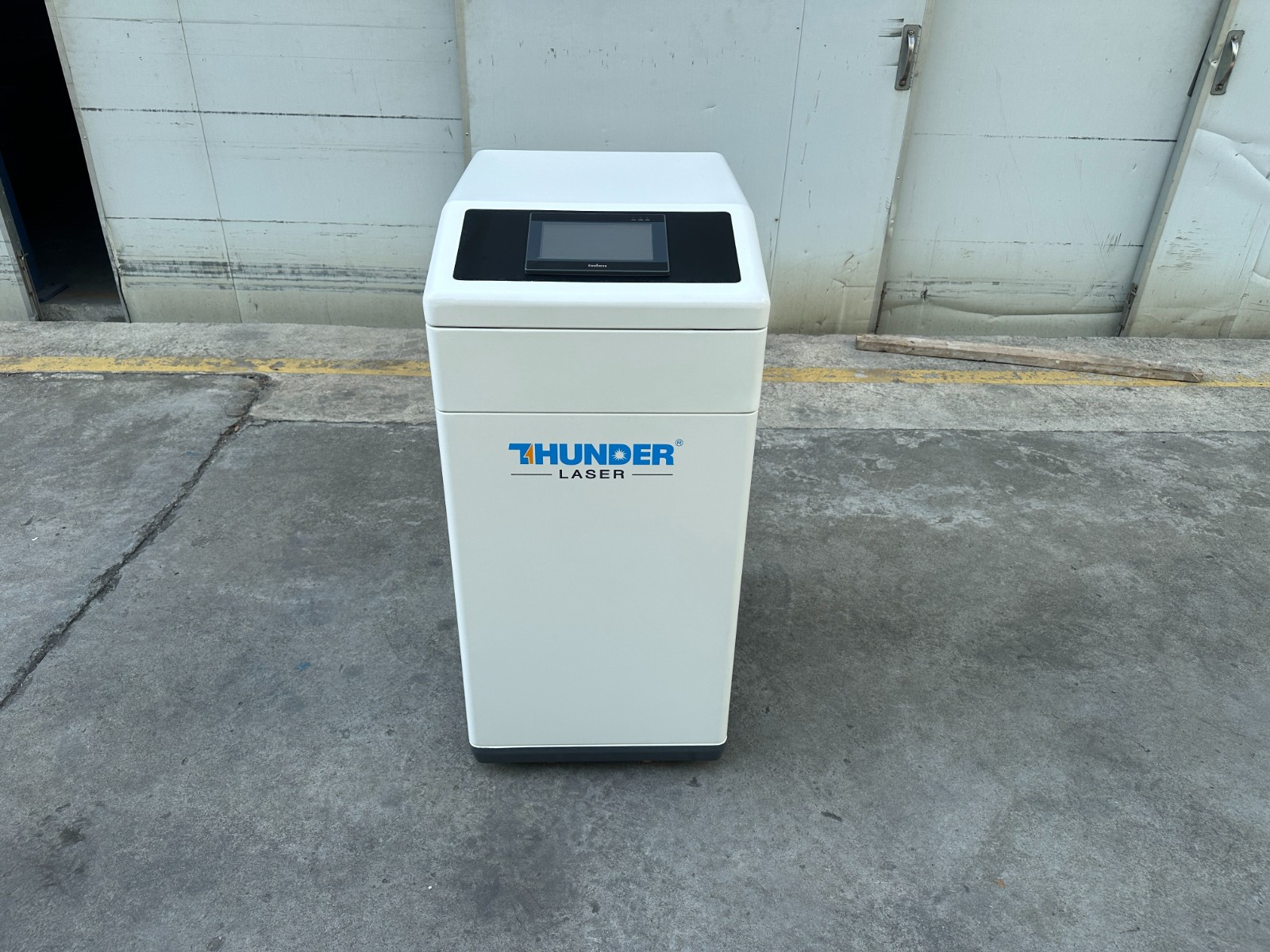

Configuración recomendada:Filtro de aire incorporado, ventilador silencioso y gabinete móvil con ruedas.

Cuando utilice una máquina láser en entornos temporales, como ferias de fabricantes, aulas, estaciones de demostración móviles o exposiciones, es posible que no pueda confiar en los conductos externos. Estos espacios pueden restringir los cambios de ventilación o pueden no tener ventanas adecuadas o salidas de pared para las mangueras de escape.

En estas situaciones, un sistema de filtración autónomo suele ser más práctico. Puede ser construido directamente en la máquina o colocado en un gabinete a juego debajo de la máquina. Una configuración móvil adecuada debe incluir:

Si bien los sistemas de filtración móviles suelen ser menos potentes que los sistemas centralizados, pueden ser suficientes para operaciones de carga ligera a corto plazo cuando no es posible modificar el lugar.

Esta configuración es especialmente adecuada para:

5. consejos de mantenimiento del sistema de escape láser

El mantenimiento adecuado ayuda a mantener su sistema de escape láser eficiente, seguro y duradero. Siga estas mejores prácticas para mantener un flujo de aire estable y reducir los riesgos de contaminación.

6. Conclusión

Un sistema de escape láser bien elegido es esencial para una operación láser segura, limpia y eficiente. Ya sea que ejecute una sola máquina, un laboratorio escolar, una configuración móvil o un taller de producción completo, la configuración de escape correcta protege su equipo, mejora la calidad del aire y admite resultados consistentes de corte y grabado.

La mejor solución depende de su máquina, materiales, espacio de trabajo, opciones de ventilación y volumen de producción. Al elegir la configuración correcta y mantenerla correctamente, puede crear un espacio de trabajo más saludable y mantener su máquina láser funcionando al máximo.

Aprenda más:Venting el escape de su rayo láser
